Jak czytać projekt budowlany - Uniknij błędów i oszczędź czas

Zrozumienie projektu budowlanego swojego przyszłego domu może wydawać się zadaniem przytłaczającym. Pełen technicznych rysunków, symboli i opisów, często sprawia wrażenie dokumentu zarezerwowanego wyłącznie dla architektów i budowlańców. Nic bardziej mylnego! Jako przyszły inwestor, masz nie tylko prawo, ale i obowiązek rozumieć, co kryje się pod tymi skomplikowanymi schematami. W końcu to Ty będziesz mieszkał w tym domu i Ty ponosisz koszty jego budowy. Dlatego przygotowałem dla Ciebie praktyczny przewodnik, który krok po kroku pokaże Ci, jak świadomie czytać projekt budowlany, unikać kosztownych błędów i zyskać pewność siebie w rozmowach z fachowcami.

Dlaczego umiejętność czytania projektu to Twoja tajna broń na budowie

Zrozumienie projektu budowlanego to nie tylko techniczna wiedza, ale przede wszystkim strategiczna przewaga. Pozwala Ci aktywnie uczestniczyć w procesie budowy, zamiast być biernym obserwatorem. Ta sekcja wyjaśni, jak świadoma analiza dokumentacji przekłada się na realne korzyści finansowe i spokój ducha.

Jak świadoma analiza projektu przekłada się na oszczędności?

Wyobraź sobie sytuację, w której podczas analizy projektu zauważasz, że planowana lokalizacja okna w salonie sprawi, że popołudniowe słońce będzie oślepiać domowników. Albo że projektowana łazienka jest po prostu za mała na komfortowe użytkowanie. Wczesne wyłapanie takich nieścisłości lub nieoptymalnych rozwiązań w projekcie może zapobiec drogim przeróbkom na późniejszym etapie budowy. Pamiętaj, że każda zmiana wprowadzona na etapie papierowym jest wielokrotnie tańsza niż ta dokonywana już na placu budowy, kiedy to wiąże się z demontażem, nowymi materiałami i robocizną. To właśnie świadoma analiza projektu jest Twoją pierwszą linią obrony przed nieprzewidzianymi wydatkami.

Uniknij kosztownych zmian – wyłap błędy, zanim wbita zostanie pierwsza łopata

Rozwijając temat wczesnego wykrywania błędów, warto podkreślić, że samodzielna analiza pozwala zidentyfikować potencjalne problemy funkcjonalne, konstrukcyjne czy estetyczne, zanim zostaną one zrealizowane. Mogą to być na przykład źle umiejscowione okno, które zaburzy estetykę elewacji, niewystarczająca przestrzeń na montaż mebli kuchennych, czy kolizje między instalacjami, które utrudnią prace ekipie budowlanej. Zanim pierwsza łopata wbije się w ziemię, masz szansę wychwycić te niedociągnięcia i poprosić o ich poprawienie. To znacząco minimalizuje ryzyko rozczarowania i dodatkowych kosztów.

Zyskaj pewność w rozmowach z architektem i ekipą budowlaną

Znajomość projektu daje inwestorowi poczucie kompetencji i pewności siebie. Kiedy rozumiesz, co przedstawiają poszczególne rysunki i opisy, możesz zadawać precyzyjne pytania, weryfikować proponowane rozwiązania i świadomie podejmować decyzje. To buduje wzajemny szacunek i minimalizuje ryzyko nieporozumień, stawiając Cię w pozycji partnera, a nie tylko zleceniodawcy. Kiedy rozmawiasz z architektem lub kierownikiem budowy, opierając się na konkretnych zapisach w projekcie, Twoje argumenty są silniejsze, a dyskusja merytoryczna. To klucz do udanej współpracy.

Z czego tak naprawdę składa się projekt budowlany? Poznaj 3 kluczowe części

Zgodnie z polskim Prawem budowlanym, projekt domu to nie jeden dokument, lecz zbiór trzech integralnych części. Zrozumienie ich przeznaczenia jest kluczowe, aby wiedzieć, gdzie szukać konkretnych informacji. Ta sekcja przedstawi każdą z tych części, wyjaśniając jej rolę i zawartość, bazując na danych z Głównego Urzędu Nadzoru Budowlanego.

Projekt Zagospodarowania Działki (PZT): Czyli jak Twój dom "usiądzie" na gruncie

Projekt Zagospodarowania Działki (PZT) to dokument, który określa, jak Twój przyszły dom będzie usytuowany na działce. Przedstawia on jego dokładne położenie, odległości od granic działki, sąsiednich budynków, a także układ komunikacji podjazdy, ścieżki, dojścia. Znajdziesz tu również informacje o rozmieszczeniu małej architektury (np. altany, ogrodzenia) oraz przebiegu przyłączy mediów, takich jak woda, kanalizacja, prąd czy gaz. PZT jest niezwykle ważny dla funkcjonalności całej posesji i musi być zgodny z miejscowym planem zagospodarowania przestrzennego lub warunkami zabudowy.

Projekt Architektoniczno-Budowlany (PAB): Serce dokumentacji i wizja Twojego domu

Projekt Architektoniczno-Budowlany (PAB) to serce dokumentacji i główna wizja Twojego przyszłego domu. To w nim znajdziesz szczegółowe rysunki, takie jak rzuty wszystkich kondygnacji, przekroje, elewacje, a także opis techniczny, który wyjaśnia zastosowane rozwiązania. PAB zawiera również zestawienie stolarki (okien i drzwi) oraz informacje o rozwiązaniach konstrukcyjnych. To właśnie tutaj odnajdziesz architektoniczną i funkcjonalną koncepcję swojego wymarzonego domu.

Projekt Techniczny (PT): Szczegółowa instrukcja dla wykonawców

Projekt Techniczny (PT) jest dokumentem przeznaczonym głównie dla wykonawców. Zawiera on bardzo szczegółowe rozwiązania konstrukcyjne, które precyzują sposób wykonania poszczególnych elementów budynku. Znajdują się tu także szczegółowe projekty instalacji: sanitarnych (wod-kan, ogrzewanie), elektrycznych, wentylacyjnych, a także rozwiązania dotyczące energooszczędności budynku. Choć PT jest skierowany do fachowców, inwestor również powinien mieć świadomość jego istnienia i ogólnej zawartości. Zgodnie z przepisami wskazanymi przez Główny Urząd Nadzoru Budowlanego, PT jest przedkładany w urzędzie przed rozpoczęciem robót budowlanych.

Zanim zagłębisz się w rysunki – poznaj uniwersalny język architekta

Rysunki techniczne to specyficzny język, pełen symboli i oznaczeń. Zanim zaczniesz analizować konkretne plany, musisz poznać jego podstawowe zasady. Ta sekcja wprowadzi Cię w świat skali, linii i symboli, które są kluczem do prawidłowej interpretacji każdego projektu budowlanego.

Skala, czyli jak nie pomylić domku dla lalek z rezydencją (1:50 vs 1:100)

Skala to jeden z fundamentalnych elementów rysunku technicznego. Najczęściej spotykane skale w projektach budowlanych to 1:50 i 1:100. Co to oznacza w praktyce? Skala 1:50 mówi nam, że 1 centymetr na rysunku odpowiada 50 centymetrom, czyli pół metra w rzeczywistości. Z kolei skala 1:100 oznacza, że 1 cm na papierze to 100 cm, czyli 1 metr w realnej przestrzeni. Zwracanie uwagi na skalę jest niezwykle istotne, aby uniknąć błędnej oceny rozmiarów pomieszczeń czy elementów konstrukcyjnych. Zawsze upewnij się, w jakiej skali wykonany jest dany rysunek, a w razie wątpliwości użyj linijki i przelicz kluczowe wymiary, aby mieć pewność.

Rodzaje linii – co oznaczają grube, cienkie i przerywane kreski?

W rysunku technicznym każdy rodzaj linii ma swoje znaczenie i przekazuje konkretną informację. Oto podstawowe rodzaje linii, które powinieneś znać:

• Linie grube ciągłe: Oznaczają widoczne krawędzie elementów, które zostały przecięte płaszczyzną rysunku. Dotyczy to na przykład ścian czy stropów.
• Linie cienkie ciągłe: Służą do oznaczania widocznych krawędzi elementów nieprzekrojonych, a także do wymiarowania i jako linie pomocnicze.
• Linie przerywane/kreskowane: Wskazują na elementy, które są niewidoczne na pierwszym planie, ukryte. Mogą to być na przykład nadproża, podciągi, czy elementy instalacji znajdujące się pod tynkiem.
• Linie osiowe (punktowo-kreskowe): Wykorzystywane do zaznaczania osi symetrii lub osi konstrukcyjnych elementów.

Pamiętaj, że umiejętność odczytywania tych linii pozwoli Ci lepiej zrozumieć przestrzenną strukturę budynku.

Najważniejsze symbole budowlane, które musisz znać (ściany, okna, drzwi, instalacje)

Każdy projekt budowlany zawiera legendę symboli, która jest kluczem do interpretacji rysunków. Jednak istnieje kilka podstawowych symboli, które powinieneś rozpoznać od razu. Należą do nich oznaczenia ścian zarówno nośnych, jak i działowych. Zwróć uwagę na symbole okien (jednoskrzydłowe, dwuskrzydłowe, przesuwne) oraz drzwi (otwierane do wewnątrz/na zewnątrz, przesuwne). Ważne są również podstawowe elementy instalacji, takie jak gniazdka elektryczne, włączniki światła, grzejniki czy punkty wodno-kanalizacyjne. Zawsze upewnij się, że w projekcie znajduje się czytelna legenda symboli bez niej interpretacja rysunków będzie znacznie utrudniona.

Tabelka rysunkowa – mały element z wielkim znaczeniem

Tabelka rysunkowa, często nazywana metryczką, to zazwyczaj niewielki element umieszczony w rogu każdego arkusza projektu. Mimo swoich rozmiarów, kryje w sobie mnóstwo ważnych informacji. Znajdziesz tam nazwę projektu, numer konkretnego rysunku, jego skalę, datę sporządzenia, nazwisko projektanta, a często także informacje o wprowadzonych zmianach czy rewizjach. To właśnie metryczka dostarcza kluczowych informacji kontekstowych o danym arkuszu, dlatego zawsze warto na nią zerknąć.

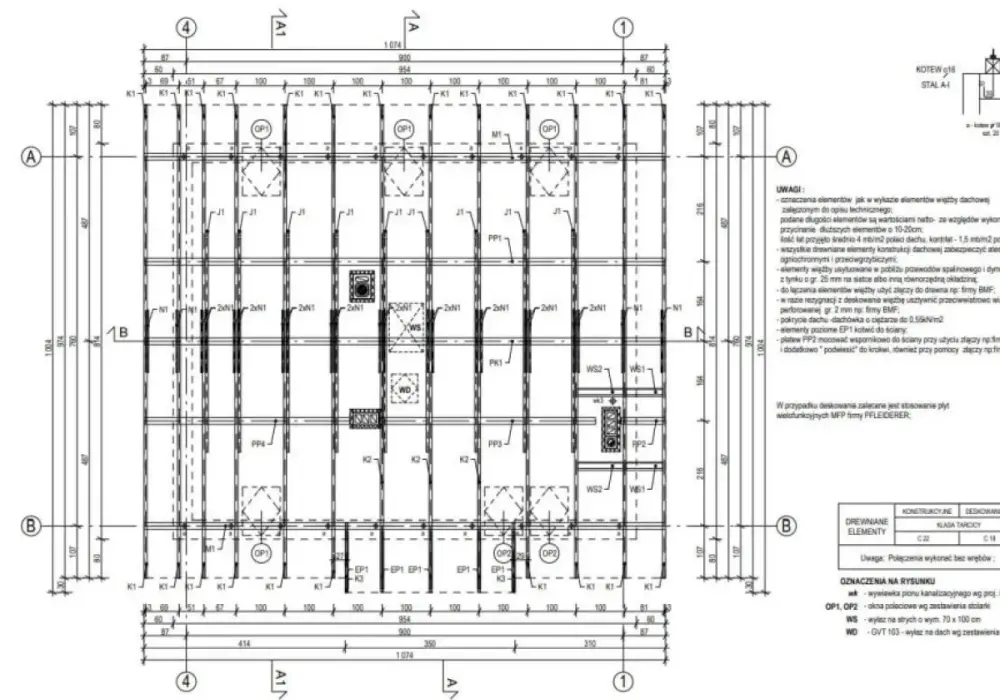

Rzut, przekrój, elewacja – jak czytać najważniejsze rysunki w projekcie?

Te trzy typy rysunków to filary projektu architektoniczno-budowlanego. Każdy z nich przedstawia dom z innej perspektywy i dostarcza unikalnych informacji. Zrozumienie, co dokładnie pokazuje rzut, przekrój i elewacja, pozwoli Ci na pełną wizualizację Twojego przyszłego domu, zarówno wewnątrz, jak i na zewnątrz.

Rzuty kondygnacji: Twój dom w pigułce widziany z góry

Rzut kondygnacji to nic innego jak widok domu lub jego poszczególnych pięter z góry. Wyobraź sobie, że przecinasz budynek poziomo na wysokości około 1 metra nad podłogą i patrzysz w dół. Właśnie to pokazuje rzut. Dzięki niemu odczytasz układ pomieszczeń, rozmieszczenie ścian nośnych i działowych, lokalizację drzwi i okien, a nawet jeśli zostały naniesione propozycje rozmieszczenia mebli. Rzuty dostarczają również kluczowych wymiarów pomieszczeń i otworów. To podstawowe narzędzie do oceny funkcjonalności i komunikacji wewnątrz domu.

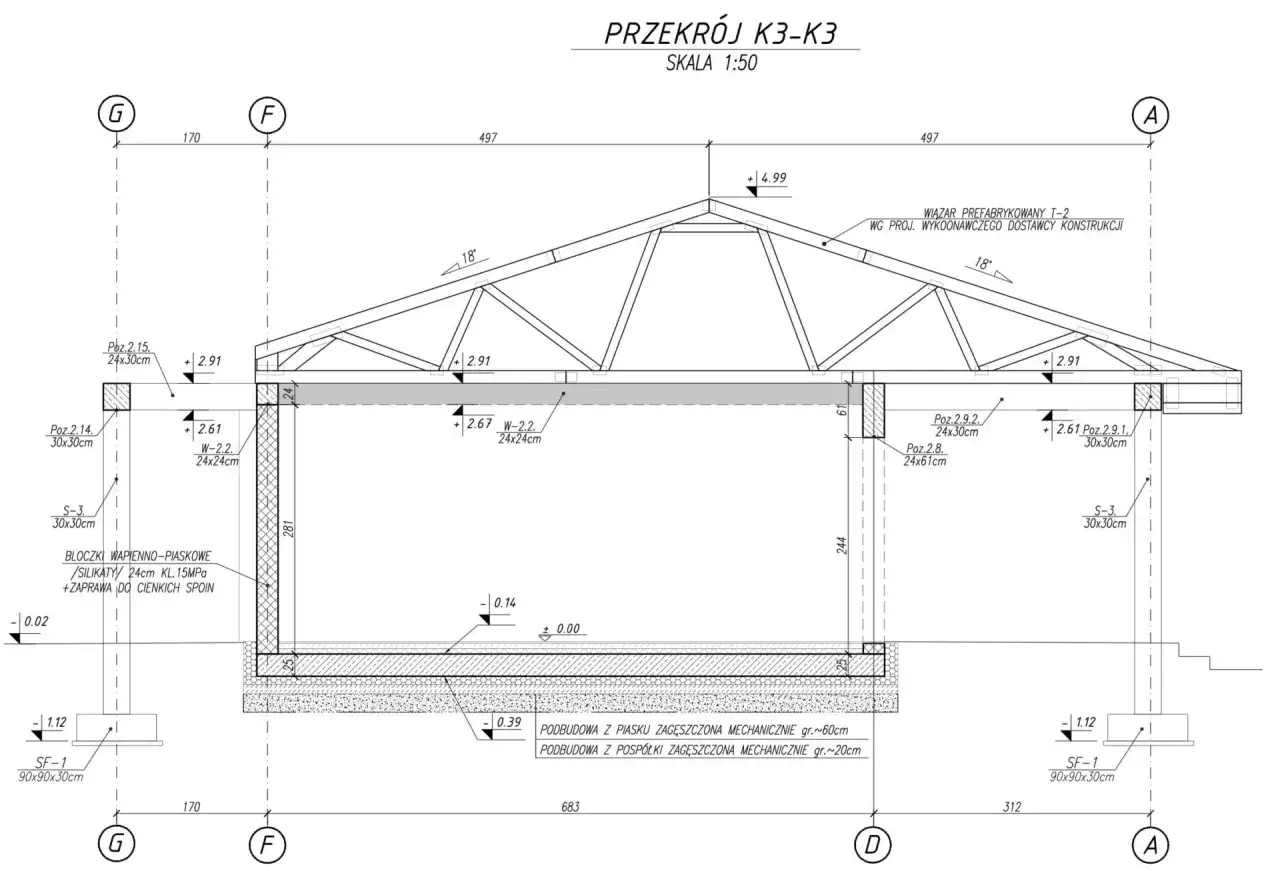

Przekroje: Co kryje się wewnątrz ścian i stropów?

Przekrój to rysunek, który ukazuje budynek po hipotetycznym przecięciu go płaszczyzną pionową. Pozwala on zajrzeć „do środka” konstrukcji. Dzięki przekrojom zrozumiesz, jak zbudowany jest dach, stropy, fundamenty. Zobaczysz również wysokość poszczególnych kondygnacji oraz warstwy, z których składają się przegrody zewnętrzne i wewnętrzne. Przekroje są kluczowe dla zrozumienia konstrukcji budynku i technologii, która zostanie zastosowana podczas budowy.

Elewacje: Jak dokładnie będzie wyglądał Twój dom z zewnątrz?

Elewacje to rysunki przedstawiające zewnętrzny wygląd każdej ze ścian Twojego domu. Pokazują, jak będzie wyglądała fasada, gdzie dokładnie znajdą się okna i drzwi, jakie materiały wykończeniowe zostaną użyte (np. tynk, cegła, drewno). Elewacje ujawniają również detale architektoniczne oraz kluczowe wysokości, takie jak te do gzymsów, okapów czy kalenicy dachu. To właśnie elewacje decydują o estetyce i ogólnym odbiorze wizualnym Twojego przyszłego domu.

Praktyczna checklista inwestora: Na co zwrócić szczególną uwagę w projekcie?

Posiadając podstawową wiedzę o elementach projektu, możesz przejść do jego szczegółowej analizy pod kątem własnych potrzeb. Ta sekcja dostarczy Ci praktycznej checklisty, która pomoże Ci ocenić projekt z perspektywy przyszłego użytkownika, zwracając uwagę na aspekty, które często umykają początkującym inwestorom.

Wymiarowanie: Sprawdź, czy Twoja wymarzona sofa na pewno się zmieści

Dokładne wymiarowanie to podstawa. Nie ograniczaj się do sprawdzenia ogólnych wymiarów pomieszczeń. Zwróć uwagę na odległości między ścianami a oknami, drzwiami, czy elementami instalacji. To kluczowe dla późniejszej aranżacji wnętrz i swobodnego poruszania się po domu. Wyobraź sobie, że „przechodzisz” się po wirtualnym domu z wymiarami swoich ulubionych mebli. Czy na pewno wszystko się zmieści? Czy przejścia będą wystarczająco szerokie?

Funkcjonalność i układ pomieszczeń: Czy na pewno będzie Ci wygodnie?

Krytycznie oceń układ funkcjonalny domu. Czy kuchnia jest ergonomiczna i zapewnia odpowiednią przestrzeń roboczą? Czy łazienka ma wystarczająco miejsca na wszystkie potrzebne urządzenia? Czy sypialnie są odpowiednio duże i ustawne? Czy komunikacja między pomieszczeniami jest płynna i intuicyjna? Zastanów się, jak dom będzie „działał” w codziennym życiu Twojej rodziny. Czy projekt odpowiada na Wasze potrzeby i styl życia?

Strony świata: Jak słońce będzie operować w Twoim domu przez cały dzień?

Orientacja budynku względem stron świata ma ogromny wpływ na doświetlenie pomieszczeń, komfort termiczny i potencjalne oszczędności energetyczne. Sprawdź, jak zaplanowano rozmieszczenie pomieszczeń. Idealnie, jeśli salon i jadalnia są od strony południowej lub zachodniej, zapewniając dobre nasłonecznienie w ciągu dnia. Sypialnie najlepiej usytuować od strony wschodniej, gdzie poranne słońce jest przyjemne, a popołudniu nie jest już tak intensywne. Pomieszczenia gospodarcze czy garaż najlepiej umieścić od strony północnej.

Przebieg instalacji: Gdzie zaplanowano gniazdka, włączniki i grzejniki?

Zwróć szczególną uwagę na rozmieszczenie punktów elektrycznych, wodno-kanalizacyjnych i grzewczych. Czy gniazdka elektryczne są zaplanowane w odpowiednich miejscach i w wystarczającej liczbie? Czy włączniki światła są intuicyjnie rozmieszczone przy wejściach do pomieszczeń? Czy grzejniki nie będą kolidować z planowaną aranżacją mebli? Pamiętaj, że zmiany w instalacjach na etapie budowy są kłopotliwe i generują dodatkowe koszty.

Najczęstsze błędy przy analizie projektu i jak ich uniknąć

Nawet z najlepszymi intencjami, inwestorzy często popełniają błędy podczas analizy projektu. Zrozumienie tych pułapek pozwoli Ci ich uniknąć i przeprowadzić bardziej efektywną weryfikację dokumentacji. Ta sekcja omówi najczęstsze pomyłki i podpowie, jak świadomie podejść do analizy.

Ignorowanie otoczenia, czyli jak usytuowano budynek na działce

Jednym z najczęstszych błędów jest skupianie się wyłącznie na wnętrzu domu i ignorowanie Projektu Zagospodarowania Działki (PZT). Pamiętaj, że projekt to nie tylko bryła budynku, ale także jego otoczenie. Zwróć uwagę na odległości od granic działki, dostęp do mediów, sposób dojazdu, nasłonecznienie ogrodu, a także zgodność z planem zagospodarowania przestrzennego lub warunkami zabudowy. Te aspekty są równie ważne, jak układ pomieszczeń.

Błędna interpretacja skali i jej kosztowne konsekwencje

Ponownie podkreślę znaczenie skali. Błędne odczytanie wymiarów z rysunku może prowadzić do nierealistycznych oczekiwań co do wielkości pomieszczeń lub po prostu do sytuacji, w której Twoje wymarzone meble nie zmieszczą się w zaplanowanym miejscu. Zawsze upewnij się, jaka jest skala rysunku i w razie wątpliwości użyj linijki i przelicz kluczowe wymiary. To prosty krok, który może uchronić Cię przed sporymi problemami.

Skupianie się tylko na rzutach, a pomijanie przekrojów i elewacji

Kompletny obraz domu uzyskasz tylko poprzez analizę wszystkich rodzajów rysunków. Skupianie się wyłącznie na rzutach kondygnacji może prowadzić do pominięcia ważnych aspektów konstrukcyjnych widocznych na przekrojach lub estetycznych detali prezentowanych na elewacjach. Może to skutkować rozczarowaniem po zakończeniu budowy lub problemami technicznymi, których można było uniknąć.

Brak komunikacji z architektem: Dlaczego warto pytać o wszystko?

Architekt jest ekspertem, a projekt jest wynikiem jego pracy i wiedzy. Błędem jest nie zadawanie pytań lub udawanie, że wszystko się rozumie. Projekt budowlany, zgodnie z polskim prawem, jest dokumentem, który musi być zrozumiały i kompletny. Zachęcam Cię do otwartej komunikacji, formułowania wszelkich wątpliwości i proszenia o wyjaśnienia. Twój architekt najlepiej zna projekt i jest w stanie rozwiać wszelkie niejasności, a Twoje pytania mogą pomóc w dopracowaniu szczegółów.

Projekt zrozumiany – co dalej? Jak wykorzystać tę wiedzę w praktyce?

Zrozumienie projektu to dopiero początek drogi. Prawdziwa wartość tej wiedzy ujawnia się w jej praktycznym zastosowaniu. Ta sekcja podsumuje, jak wykorzystać nowo nabytą umiejętność do aktywnego i świadomego zarządzania procesem budowy, od rozmów z architektem po monitorowanie prac na placu budowy.

Przygotowanie listy pytań i uwag do architekta

Po dokładnej analizie projektu, poświęć czas na sporządzenie szczegółowej listy pytań i ewentualnych uwag. To najlepszy moment na wprowadzenie zmian, zanim dokumentacja zostanie ostatecznie zatwierdzona i trafi na budowę. Precyzyjnie sformułuj swoje wątpliwości i propozycje dzięki temu rozmowa z architektem będzie bardziej efektywna, a Ty będziesz miał pewność, że Twój dom będzie odpowiadał Twoim oczekiwaniom.

Przeczytaj również: Najpopularniejsze kolory farb do sypialni na sezon 2025/2026

Świadome monitorowanie postępów na placu budowy

Znajomość projektu pozwoli Ci na świadome monitorowanie postępów prac na budowie. Będziesz w stanie weryfikować, czy wykonawcy realizują projekt zgodnie z założeniami, czy nie ma odstępstw od planu i czy wszystko idzie zgodnie z harmonogramem. Posiadając projekt pod ręką, możesz porównywać realizowane prace z tym, co zostało zaplanowane. To daje Ci kontrolę nad procesem i pozwala na szybką reakcję w przypadku pojawienia się nieprawidłowości, co jest kluczowe dla sukcesu całej inwestycji.
