Łączenie przewodów elektrycznych w puszce instalacyjnej to czynność, która może wydawać się prosta, ale wymaga precyzji, wiedzy i przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. Jako doświadczony majsterkowicz, wiem z własnego doświadczenia, że nawet najmniejsze niedopatrzenie w tej kwestii może mieć poważne konsekwencje. Dlatego ten poradnik przeprowadzi Cię krok po kroku przez cały proces, od przygotowania po finalne zamknięcie puszki, ze szczególnym naciskiem na to, co najważniejsze: Twoje bezpieczeństwo.
Bezpieczne łączenie przewodów w puszce wymaga znajomości zasad i odpowiednich narzędzi
- Zawsze wyłącz zasilanie i użyj próbnika napięcia przed rozpoczęciem pracy.
- Poznaj standardowe kolory przewodów: fazowy (L), neutralny (N), ochronny (PE).
- Wybierz odpowiednią metodę łączenia: nowoczesne szybkozłączki (np. WAGO) lub tradycyjne kostki śrubowe.
- Używaj izolowanych narzędzi i pracuj w suchym otoczeniu dla własnego bezpieczeństwa.
- Unikaj typowych błędów, takich jak niewłaściwe odizolowanie żyły czy luźne połączenia.
- W przypadku wątpliwości lub skomplikowanych prac zawsze wezwij elektryka z uprawnieniami SEP.
Zanim dotkniesz kabli: Absolutne podstawy bezpieczeństwa, których nie wolno ignorować
Praca z prądem elektrycznym nigdy nie jest zabawą. To odpowiedzialne zadanie, które wymaga skupienia i świadomości potencjalnych zagrożeń. Zignorowanie nawet najprostszych zasad bezpieczeństwa może prowadzić do porażenia prądem, pożaru, a nawet śmierci. Dlatego zanim na dobre zabierzesz się do pracy, upewnij się, że rozumiesz i stosujesz się do poniższych, fundamentalnych zasad.
Krok zero: Jak prawidłowo i skutecznie odłączyć zasilanie w mieszkaniu?
To absolutnie kluczowy pierwszy krok. Bezpieczeństwo zaczyna się od pewności, że obwód, nad którym pracujesz, jest pozbawiony napięcia. Udaj się do swojej skrzynki z bezpiecznikami. Zidentyfikuj bezpiecznik (lub bezpieczniki) odpowiadający za obwód, w którym znajduje się puszka instalacyjna. Jeśli nie masz pewności, który to bezpiecznik, najbezpieczniejszym rozwiązaniem jest wyłączenie głównego wyłącznika prądu dla całego mieszkania. Upewnij się, że przełącznik jest w pozycji "wyłączony" (OFF). Dopiero po tym etapie możesz przejść do dalszych czynności.
Dlaczego próbnik napięcia to Twój najważniejszy sprzymierzeniec?
Wyłączenie bezpiecznika to pierwszy krok, ale nie daje stuprocentowej pewności. Zawsze, ale to zawsze, powinieneś zweryfikować brak napięcia za pomocą próbnika napięcia, zwanego potocznie testerem. To proste, ale niezwykle ważne narzędzie. Po wyłączeniu zasilania, dotknij końcówką próbnika każdego z przewodów, które zamierzasz rozłączać lub łączyć. Jeśli próbnik nie świeci i nie wydaje dźwięku, możesz mieć pewność, że obwód jest bezpieczny. Pamiętaj, że brak reakcji próbnika jest Twoim zielonym światłem do pracy.
Izolowane narzędzia i suche otoczenie – proste zasady, które ratują życie
Wilgoć i prąd elektryczny to śmiertelne połączenie. Dlatego praca przy instalacji elektrycznej powinna odbywać się w suchym otoczeniu. Upewnij się, że Twoje ręce i narzędzia są suche. Co więcej, używaj wyłącznie narzędzi przeznaczonych do prac elektrycznych, które posiadają izolowane rękojeści. Chronią one przed porażeniem w przypadku przypadkowego kontaktu z napięciem. To proste zasady, które znacząco minimalizują ryzyko.
Niezbędnik domowego elektryka: Co musisz przygotować przed otwarciem puszki?
Zanim przystąpisz do właściwych prac, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Brak odpowiedniego sprzętu nie tylko utrudni pracę, ale przede wszystkim może narazić Cię na niebezpieczeństwo. Dobrze przygotowany warsztat to połowa sukcesu i gwarancja bezpieczeństwa.
Narzędzia, bez których praca będzie niemożliwa lub niebezpieczna
- Próbnik napięcia (tester): Absolutnie niezbędny do weryfikacji braku napięcia.
- Ściągacz do izolacji (stripper): Pozwala na precyzyjne usunięcie izolacji z przewodów bez uszkadzania żył.
- Obcinaczki do kabli: Do przycinania przewodów na odpowiednią długość.
- Śrubokręt (płaski i krzyżakowy): Niezbędny, jeśli używasz kostek śrubowych. Upewnij się, że są to narzędzia z izolowanymi rękojeściami.
- Szczypce uniwersalne: Przydatne do różnych drobnych prac, ale zawsze upewnij się, że mają izolowane uchwyty.
Materiały eksploatacyjne: Jakie złączki i akcesoria wybrać?
- Szybkozłączki (np. WAGO): Najczęściej polecane rozwiązanie dla majsterkowiczów. Są szybkie, bezpieczne i łatwe w użyciu. Występują w różnych wariantach, dostosowanych do liczby i rodzaju przewodów (drut, linka). Wiele z nich ma przezroczystą obudowę, co ułatwia kontrolę połączenia.
- Kostki śrubowe (złączki zaciskowe): Tradycyjne rozwiązanie, które nadal ma swoje zastosowanie. Wymagają użycia śrubokręta do zaciśnięcia przewodów. Ważne jest, aby dobrać kostkę o odpowiedniej obciążalności prądowej i przekroju przewodów.
- Taśma izolacyjna: Może być używana do dodatkowego zabezpieczenia połączeń, choć w przypadku nowoczesnych złączek zazwyczaj nie jest konieczna.
Mapa kolorów w Twojej puszce: Jak bezbłędnie rozpoznać przewody?
Prawidłowe rozpoznanie funkcji poszczególnych przewodów jest absolutnie kluczowe dla bezpieczeństwa i poprawnego działania instalacji. W Polsce obowiązują standardy, które ułatwiają identyfikację. Zignorowanie tej zasady to prosta droga do zwarcia lub porażenia prądem.
Przewód fazowy (L): Brązowy, czarny, szary – tutaj płynie napięcie
Jest to przewód, którym energia elektryczna dociera do odbiornika. W nowoczesnych instalacjach najczęściej spotkasz go w kolorze brązowym, ale może być również czarny lub szary. Pamiętaj, że ten przewód jest pod napięciem, nawet gdy urządzenie jest wyłączone wyłącznikiem. Zawsze traktuj go z najwyższą ostrożnością.
Przewód neutralny (N): Niebieski – klucz do zamknięcia obwodu
Przewód neutralny, oznaczany kolorem niebieskim, jest niezbędny do zamknięcia obwodu elektrycznego. To nim prąd wraca do źródła. Chociaż zazwyczaj nie jest pod napięciem, w przypadku awarii lub specyficznych konfiguracji może się tak zdarzyć, dlatego również wymaga ostrożności.
Przewód ochronny (PE): Żółto-zielony – Twoje ubezpieczenie na życie
Ten przewód, o charakterystycznym żółto-zielonym kolorze, jest kluczowym elementem systemu bezpieczeństwa. Służy do uziemienia obudowy urządzeń elektrycznych. W przypadku uszkodzenia izolacji i pojawienia się napięcia na obudowie, przewód ochronny odprowadza prąd do ziemi, chroniąc użytkownika przed porażeniem. Nigdy nie wolno go odłączać ani ignorować!
Co robić, gdy w starej instalacji kolory nie zgadzają się ze standardem?
Starsze instalacje elektryczne mogą mieć inną kolorystykę przewodów, co bywa źródłem problemów. W takich przypadkach kluczowe jest zachowanie szczególnej ostrożności. Zawsze używaj próbnika napięcia do identyfikacji funkcji poszczególnych przewodów. Jeśli nie masz absolutnej pewności co do przeznaczenia danego kabla, nie ryzykuj. Najlepszym rozwiązaniem jest wezwanie wykwalifikowanego elektryka, który bezpiecznie zidentyfikuje i oznaczy przewody.
Łączenie przewodów krok po kroku: Dwie najpopularniejsze i sprawdzone metody
Teraz, gdy masz już za sobą przygotowania i wiesz, jak rozpoznać poszczególne przewody, czas przejść do sedna samego łączenia. Przedstawię Ci dwie najpopularniejsze metody, które pozwolą Ci wykonać to zadanie bezpiecznie i efektywnie.

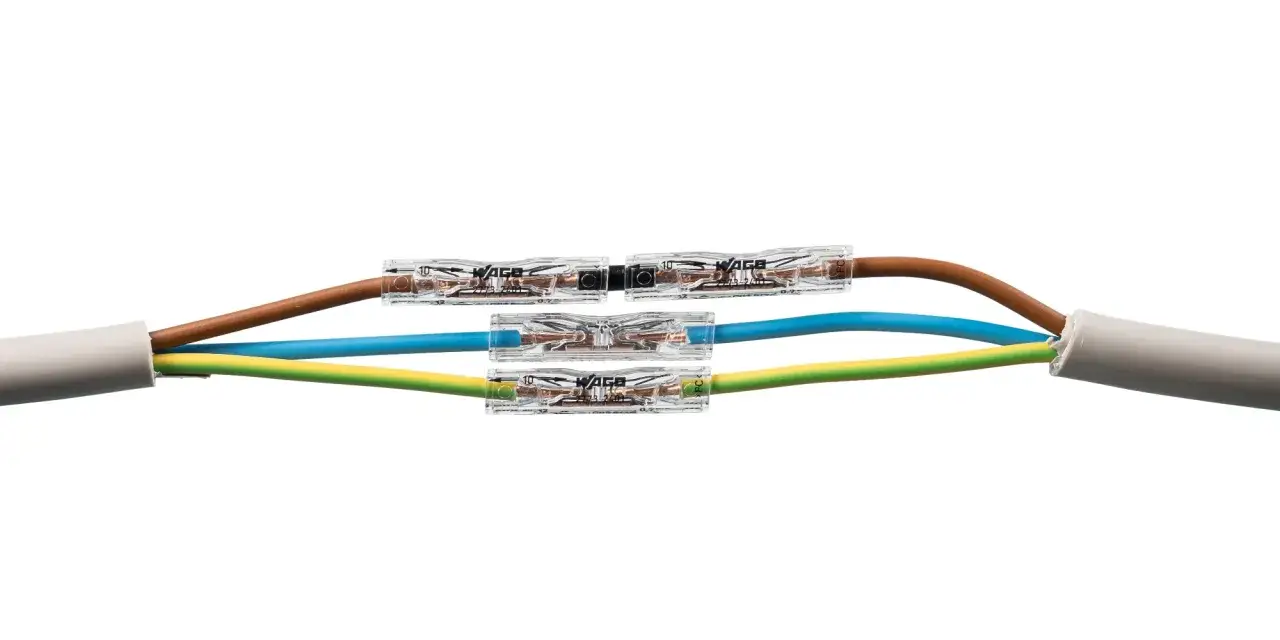

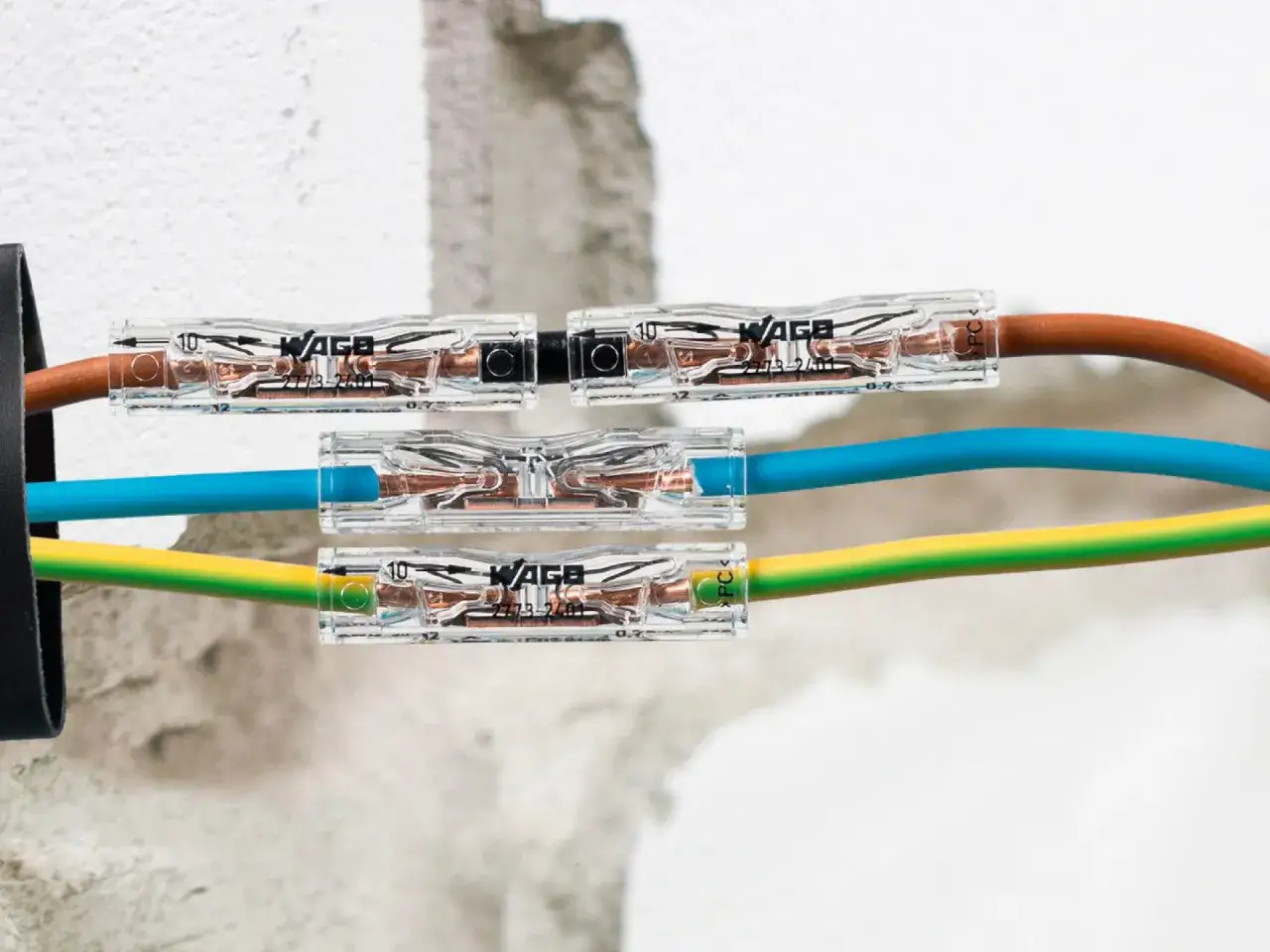

Metoda nr 1: Szybkozłączki (np. WAGO) – nowocześnie, szybko i pewnie
Szybkozłączki, takie jak popularne produkty marki WAGO, zrewolucjonizowały sposób łączenia przewodów. Są cenione za szybkość montażu, niezawodność i bezpieczeństwo. Ich największą zaletą jest brak konieczności używania narzędzi do samego zaciskania wystarczy włożyć odpowiednio przygotowany przewód.

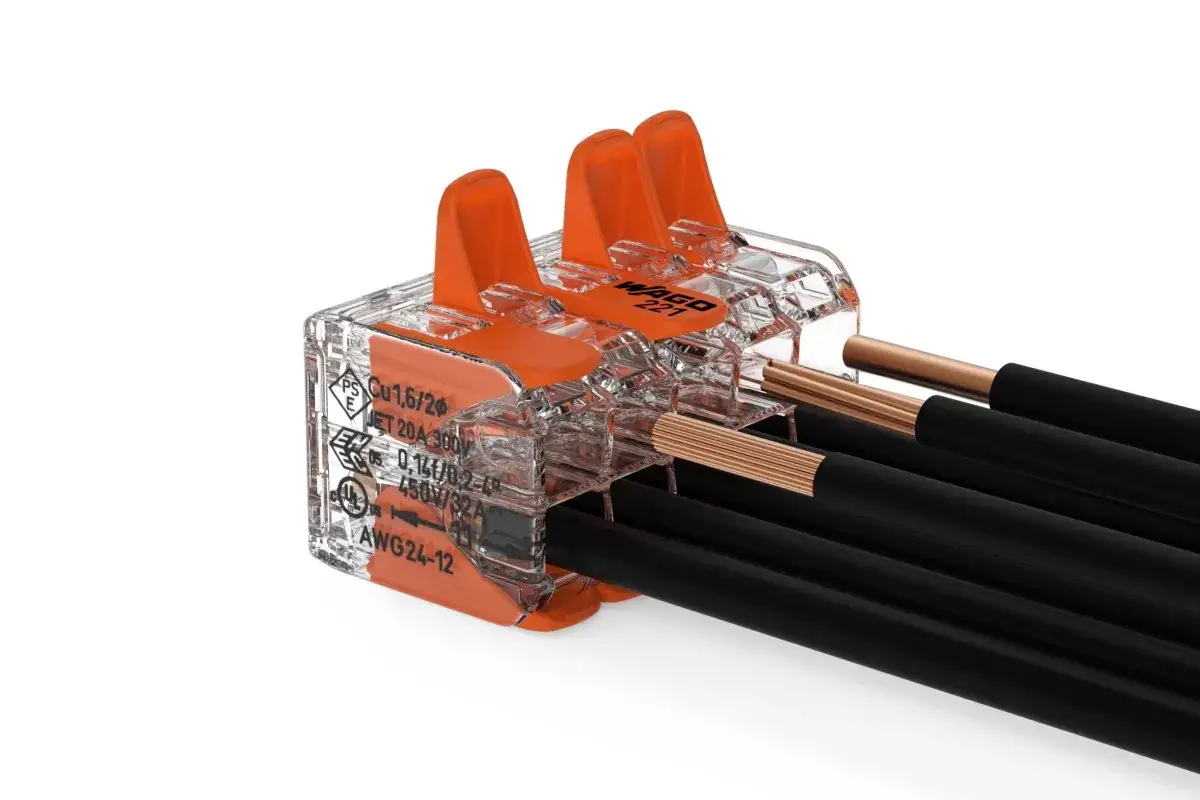

Jak dobrać odpowiedni typ szybkozłączki do rodzaju i liczby przewodów?
Na rynku dostępne są różne rodzaje szybkozłączek. Najpopularniejsze to te przeznaczone do łączenia drutu i linki (np. WAGO 221, WAGO 773). Zwróć uwagę na liczbę otworów w złączce musi ona odpowiadać liczbie przewodów, które chcesz połączyć. Niektóre złączki są przezroczyste, co pozwala na wizualną kontrolę prawidłowego wsunięcia przewodu.
Perfekcyjne przygotowanie przewodu: Jaką długość izolacji usunąć?
Kluczem do pewnego połączenia jest prawidłowe odizolowanie przewodu. Użyj ściągacza do izolacji, aby usunąć około 10-12 mm izolacji z końca przewodu. Zbyt krótko odizolowany przewód może nie zapewnić dobrego kontaktu, a zbyt długo odsłonić niepotrzebny fragment żyły, co zwiększa ryzyko zwarcia.
Instrukcja w trzech ruchach: Włóż, zamknij, gotowe!
- Przygotuj przewód: Odizoluj koniec przewodu na odpowiednią długość (ok. 10-12 mm).
- Wsuń przewód: Włóż odizolowany koniec przewodu do odpowiedniego otworu w szybkozłączce, aż poczujesz lekki opór lub usłyszysz kliknięcie. Upewnij się, że przewód wszedł na całą głębokość.
- Sprawdź połączenie: Delikatnie pociągnij za przewód, aby upewnić się, że jest mocno osadzony w złączce.

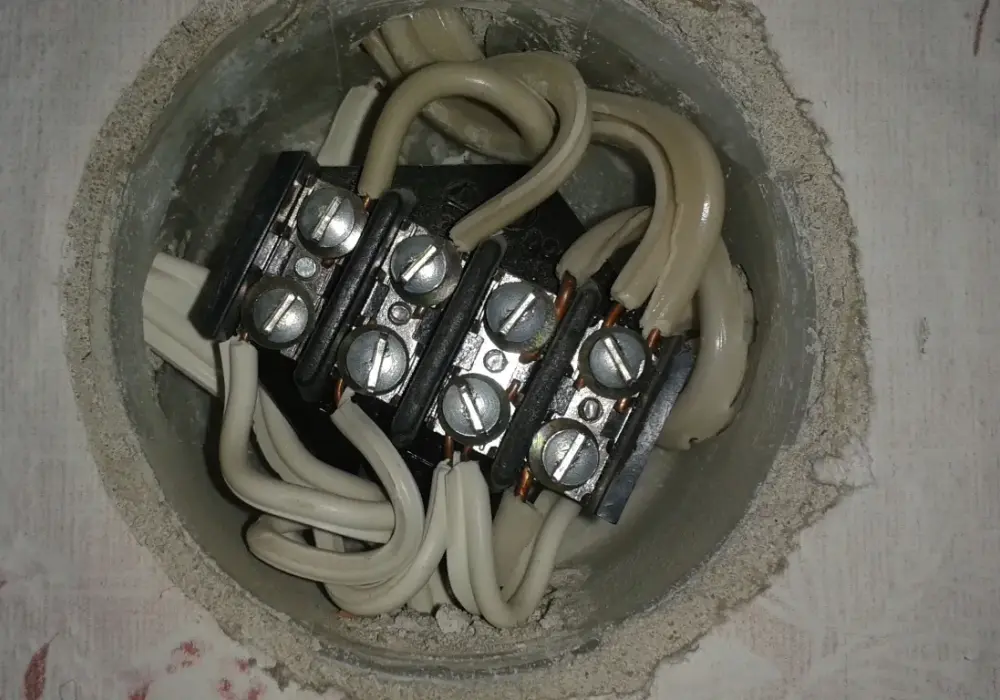

Metoda nr 2: Tradycyjne kostki śrubowe – kiedy to rozwiązanie ma jeszcze sens?
Kostki śrubowe to starsza, ale wciąż spotykana metoda łączenia przewodów. Choć szybkozłączki są zazwyczaj preferowane, kostki śrubowe mogą być nadal stosowane w niektórych sytuacjach, zwłaszcza tam, gdzie wymagane jest połączenie przewodów o bardzo różnych przekrojach lub gdy cena jest kluczowym czynnikiem. Pamiętaj jednak, że połączenia śrubowe mogą z czasem wymagać dokręcenia.
Prawidłowe umieszczanie przewodów w zacisku śrubowym
W kostce śrubowej zazwyczaj znajduje się kilka otworów, w które wkłada się przewody. Upewnij się, że każdy przewód jest włożony do osobnego otworu, chyba że kostka jest przeznaczona do łączenia wielu żył w jednym zacisku. Przewody powinny być włożone prosto i na odpowiednią głębokość.
Z jaką siłą dokręcać śruby, aby nie uszkodzić żyły i zapewnić styk?
To kluczowy moment. Śruby w kostkach śrubowych należy dokręcić z wyczuciem. Zbyt słabe dokręcenie spowoduje luźne połączenie, które może się iskrzyć i przegrzewać. Zbyt mocne dokręcenie może uszkodzić żyły przewodu, prowadząc do jego osłabienia lub przerwania. Dokręcaj śrubę stopniowo, aż poczujesz wyraźny opór i upewnisz się, że przewód jest pewnie trzymany.
Kontrola połączenia: Jak upewnić się, że przewód jest zamocowany solidnie?
Po dokręceniu śruby, delikatnie pociągnij za każdy przewód, aby sprawdzić, czy jest stabilnie zamocowany. Nie powinien się wysuwać ani ruszać w zacisku. Jeśli czujesz, że przewód jest luźny, dokręć śrubę jeszcze raz, tym razem z nieco większą siłą, ale nadal z wyczuciem.
Tych błędów unikaj jak ognia: Najczęstsze pomyłki, które prowadzą do awarii
Nawet przy najlepszych chęciach, łatwo popełnić błąd, zwłaszcza jeśli nie masz doświadczenia. Oto lista najczęstszych pomyłek, których powinieneś bezwzględnie unikać, aby zapewnić sobie i swojej instalacji bezpieczeństwo.
Błąd #1: Zbyt krótkie lub za długie odizolowanie żyły – czym to grozi?
Jak już wspominałem, prawidłowe odizolowanie jest kluczowe. Zbyt krótkie odsłonięcie żyły oznacza słaby kontakt elektryczny, co prowadzi do iskrzenia i przegrzewania. Zbyt długie odsłonięcie żyły zwiększa ryzyko przypadkowego zwarcia z innymi przewodami lub elementami metalowymi w puszce.
Błąd #2: Niedokręcona śrubka lub luźny przewód w złączce
Luźne połączenie to jeden z najczęstszych powodów awarii i pożarów. Iskrzenie w miejscu styku generuje wysoką temperaturę, która może stopić izolację, a nawet doprowadzić do zapłonu materiałów łatwopalnych w pobliżu. Zawsze upewnij się, że każde połączenie jest solidne i pewne.

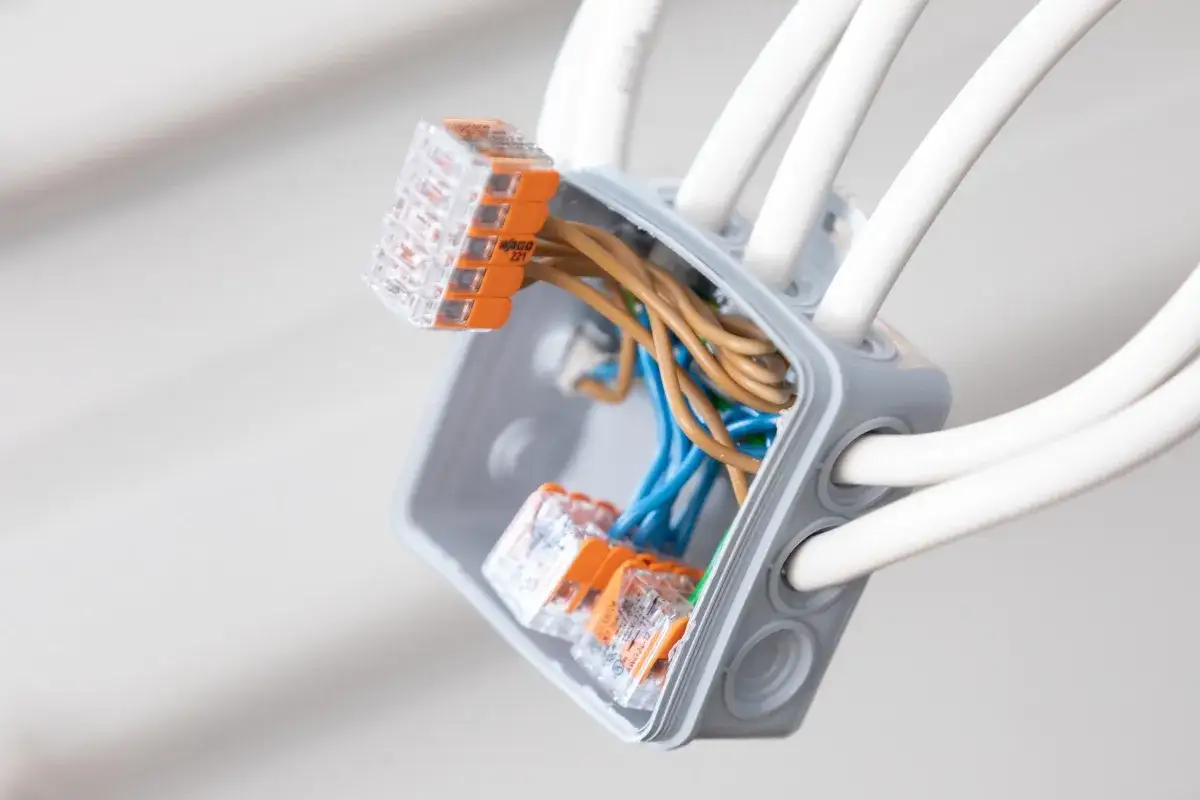

Błąd #3: "Artystyczny nieład" – dlaczego uporządkowanie kabli w puszce jest tak ważne?
Puszka instalacyjna nie jest miejscem na bałagan. Schludne ułożenie przewodów zapobiega ich uszkodzeniu mechanicznemu, ułatwia identyfikację w przyszłości i minimalizuje ryzyko zwarcia. Zawsze staraj się układać przewody równolegle i unikać ostrych zagięć.
Błąd #4: Łączenie miedzi z aluminium bez specjalistycznych złączek
Łączenie przewodów wykonanych z różnych metali, zwłaszcza miedzi z aluminium, bez użycia specjalnych złączek (np. z pastą antykorozyjną) jest bardzo ryzykowne. Prowadzi to do korozji elektrochemicznej, która osłabia połączenie i zwiększa jego rezystancję, a w konsekwencji ryzyko przegrzewania.
Finał pracy: Jak estetycznie i bezpiecznie zamknąć puszkę instalacyjną?
Połączenie przewodów jest zakończone, ale to jeszcze nie koniec pracy. Ostatnie kroki są równie ważne dla długoterminowego bezpieczeństwa i trwałości instalacji.
Układanie połączonych przewodów – unikaj naprężeń i zagięć
Delikatnie ułóż połączone przewody w puszce. Staraj się, aby nie były naprężone ani nadmiernie zagięte. Zbyt silne naprężenia mogą prowadzić do uszkodzenia izolacji lub żył przewodu w dłuższej perspektywie. Upewnij się, że żadne przewody nie są przyciśnięte przez pokrywę puszki.
Kontrola końcowa przed ostatecznym przywróceniem zasilania
Zanim zamkniesz puszkę, wykonaj ostatnią, szybką kontrolę wizualną. Upewnij się, że wszystkie połączenia są solidne, że nie ma luźnych żył ani odsłoniętych fragmentów przewodów, które mogłyby spowodować zwarcie. Jeśli masz możliwość, ponownie użyj próbnika napięcia, aby upewnić się, że wszystko jest w porządku.
Granica DIY: Kiedy puszka to za mało i musisz wezwać elektryka z uprawnieniami SEP?
Samodzielne wykonywanie drobnych prac elektrycznych jest możliwe i często opłacalne. Jednak istnieją sytuacje, w których ryzyko jest zbyt duże, a wiedza i uprawnienia specjalisty są absolutnie niezbędne. Zrozumienie tych granic to klucz do własnego bezpieczeństwa.
Gdy planujesz dodać nowy obwód lub zmodyfikować istniejącą instalację
Wszelkie prace wykraczające poza wymianę prostego elementu, takie jak dodawanie nowych obwodów, zmiana lokalizacji gniazdek czy przeróbki w rozdzielnicy, wymagają specjalistycznej wiedzy. Elektryk z uprawnieniami SEP jest w stanie ocenić obciążenie instalacji, dobrać odpowiednie zabezpieczenia i wykonać prace zgodnie z obowiązującymi normami, co jest kluczowe dla bezpieczeństwa.
Gdy napotkasz przegrzane przewody lub ślady zwarcia
Jeśli podczas pracy zauważysz oznaki uszkodzenia instalacji np. nadpalone izolacje przewodów, ślady topnienia plastiku, charakterystyczny zapach spalenizny natychmiast przerwij pracę i wezwij elektryka. Są to sygnały poważnego problemu, który wymaga profesjonalnej diagnozy i naprawy.
Przeczytaj również: Najpopularniejsze kolory farb do sypialni na sezon 2025/2026
Gdy nie masz pewności co do swoich umiejętności – dlaczego warto zaufać profesjonaliście?
Bezpieczeństwo jest najważniejsze. Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności, zrozumienia instrukcji lub oceny sytuacji, zawsze lepiej jest powierzyć pracę wykwalifikowanemu elektrykowi. Koszt usługi jest nieporównywalnie niższy niż potencjalne konsekwencje błędów, takie jak porażenie prądem czy pożar. Pamiętaj, że praca z elektrycznością to nie dziedzina, w której warto eksperymentować.
