Ten artykuł to kompleksowy przewodnik po klasach ekspozycji betonu, niezbędny dla każdego inżyniera, projektanta czy inwestora. Dowiesz się, czym są te klasy, jakie zagrożenia środowiskowe opisują i dlaczego ich prawidłowy dobór jest kluczowy dla trwałości i bezpieczeństwa konstrukcji betonowych. Zrozumienie tego zagadnienia pozwoli Ci uniknąć kosztownych błędów i zapewnić długowieczność realizowanych projektów.
Klucz do trwałości konstrukcji betonowych
- Klasy ekspozycji betonu to system klasyfikacji warunków środowiskowych, na które będzie narażony beton i jego zbrojenie.
- Prawidłowy dobór klasy jest fundamentalny dla zapewnienia długoterminowej trwałości konstrukcji.
- Norma PN-EN 206+A2:2021-08 stanowi podstawę do określania wymagań dla składu mieszanki betonowej.
- Wyróżnia się siedem głównych kategorii klas ekspozycji, opisujących różne zagrożenia (np. karbonatyzacja, chlorki, mróz, agresja chemiczna, ścieranie).
- Błędny dobór klasy ekspozycji prowadzi do przedwczesnej degradacji betonu i korozji zbrojenia, co może zagrażać bezpieczeństwu.
- Często element konstrukcyjny wymaga kombinacji kilku klas ekspozycji ze względu na złożoność oddziaływań.
Dlaczego dobór klasy ekspozycji betonu to fundament trwałości każdej budowli?
Trwałość betonu to znacznie więcej niż tylko jego wytrzymałość na ściskanie. Choć wydaje się materiałem niezwykle solidnym, beton jest podatny na różnorodne oddziaływania środowiskowe, które mogą prowadzić do jego degradacji i korozji zbrojenia. Klasy ekspozycji betonu to ustandaryzowany system klasyfikacji, który opisuje te warunki środowiskowe, na jakie będzie narażony beton i jego zbrojenie w trakcie eksploatacji. System ten jest kluczowy dla zapewnienia długowieczności konstrukcji.
Więcej niż tylko wytrzymałość: Czym naprawdę jest trwałość betonu?
Trwałość betonu to jego zdolność do zachowania właściwości użytkowych przez cały zakładany okres eksploatacji, bez konieczności kosztownych napraw. Sama wytrzymałość nie gwarantuje tej trwałości, jeśli beton nie jest odporny na specyficzne warunki środowiskowe, takie jak wilgoć, mróz, agresja chemiczna czy obecność chlorków. Ignorowanie tych czynników prowadzi do przyspieszonego starzenia się materiału i uszkodzeń konstrukcji.
Rola normy PN-EN 206 – Twój drogowskaz w świecie projektowania betonu
Norma PN-EN 206+A2:2021-08 odgrywa kluczową rolę w polskim budownictwie. Jest ona podstawą do prawidłowego określania wymagań dotyczących składu mieszanki betonowej, takich jak minimalna klasa wytrzymałości, maksymalny współczynnik wodno-cementowy (w/c), minimalna zawartość cementu oraz ewentualna potrzeba napowietrzenia. Norma ta jest nieodzownym narzędziem dla projektantów i wykonawców, zapewniającym spójność i bezpieczeństwo w procesie doboru betonu. Zgodnie z informacjami zawartymi w [Technologie i Budownictwo], norma PN-EN 206+A2:2021-08 jest podstawą do określania wymagań dla składu mieszanki betonowej.
Klasy ekspozycji betonu bez tajemnic: Co oznaczają symbole XC, XD, XF i inne?
Każda litera i cyfra w symbolu klasy ekspozycji niesie ze sobą konkretne informacje o rodzaju zagrożenia i jego intensywności. Wyróżnia się siedem podstawowych klas ekspozycji, które opisują różne rodzaje zagrożeń, od braku zagrożenia (X0) po agresję mechaniczną (XM).
Od teorii do praktyki: Jak klasa ekspozycji wpływa na recepturę mieszanki betonowej?
Zdefiniowana klasa ekspozycji przekłada się na konkretne wymagania dotyczące składu i właściwości betonu. Dla każdej klasy i podklasy norma PN-EN 206 określa parametry takie jak: minimalna klasa wytrzymałości, maksymalny współczynnik wodno-cementowy (w/c), minimalna zawartość cementu oraz ewentualna konieczność stosowania domieszek (np. napowietrzających). Te parametry są kluczowe dla uzyskania betonu odpornego na dane warunki środowiskowe.
Tabela klas ekspozycji: Szybki przegląd i porównanie zagrożeń
| Symbol klasy | Rodzaj zagrożenia | Przykładowe środowisko/zastosowanie |
|---|---|---|
| X0 | Brak zagrożenia korozją lub agresją | Beton niezbrojony w bardzo suchym środowisku |
| XC | Korozja spowodowana karbonatyzacją | Konstrukcje narażone na wilgoć, ale bez chlorków (np. wnętrza budynków, elementy zewnętrzne chronione przed deszczem) |
| XD | Korozja spowodowana chlorkami niepochodzącymi z wody morskiej | Parkingi, garaże, obiekty drogowe narażone na sole odladzające |
| XS | Korozja spowodowana chlorkami z wody morskiej | Konstrukcje nadmorskie i morskie (np. mola, falochrony, elementy w strefie aerozoli) |
| XF | Agresywne oddziaływanie zamrażania/rozmrażania | Elementy zewnętrzne narażone na mróz i wodę (np. balkony, tarasy, nawierzchnie, krawężniki) |
| XA | Agresja chemiczna | Konstrukcje w kontakcie z agresywnymi gruntami, ściekami przemysłowymi, kwasami |
| XM | Agresja mechaniczna (ścieranie) | Posadzki przemysłowe, nawierzchnie drogowe, rampy, magazyny |
Przewodnik po klasach ekspozycji: Od XC do XM – kiedy stosować każdą z nich?
Przyjrzyjmy się bliżej poszczególnym klasom ekspozycji, aby zrozumieć, na czym polega zagrożenie, jakie są ich podklasy i gdzie najczęściej znajdują zastosowanie. Podamy praktyczne przykłady elementów konstrukcyjnych i środowisk, w których dana klasa jest niezbędna.
Klasy XC (karbonatyzacja): Jak skutecznie chronić zbrojenie przed "starzeniem się" betonu?
Karbonatyzacja to proces, w którym dwutlenek węgla z powietrza reaguje z wodorotlenkiem wapnia w betonie, obniżając jego pH. Kiedy beton jest odpowiednio gruby i gęsty, tworzy pasywną warstwę ochronną dla zbrojenia. Jednak gdy CO2 wniknie głębiej (zwłaszcza przy obecności wilgoci), może dotrzeć do stali zbrojeniowej i zainicjować korozję. Podklasy XC obejmują: XC1 (beton suchy lub bardzo suchy), XC2 (beton mokry, rzadko wysychający), XC3 (beton umiarkowanie wilgotny) i XC4 (beton cyklicznie mokry i suchy). Stosuje się je w konstrukcjach wewnętrznych, fundamentach, a także elementach zewnętrznych chronionych przed bezpośrednim działaniem deszczu.
Klasy XD (chlorki niepochodzące z morza): Niewidzialny wróg na podjazdach i w garażach
Chlorki pochodzące z soli drogowych lub innych źródeł przemysłowych są niezwykle agresywne dla zbrojenia. Mogą one przenikać przez beton i niszczyć jego pasywną warstwę ochronną, prowadząc do szybkiej korozji stali. Podklasy XD opisują rosnącą intensywność tego zagrożenia: XD1 (umiarkowane narażenie na chlorki), XD2 (wysokie narażenie na chlorki, mokre środowisko) i XD3 (wysokie narażenie na chlorki, cyklicznie mokre i suche). Są one kluczowe dla parkingów, garaży, mostów, wiaduktów i innych elementów infrastruktury drogowej.
Klasy XS (chlorki morskie): Niezbędna ochrona w strefie nadmorskiej i konstrukcjach portowych
Woda morska i aerozole solne stanowią specyficzne i bardzo silne zagrożenie dla betonu zbrojonego. Chlorki morskie są szczególnie agresywne. Podklasy XS obejmują: XS1 (narażenie na aerozol solny), XS2 (beton w strefie pływów, narażony na cykliczne zanurzenie i wynurzenie) oraz XS3 (beton stale zanurzony w wodzie morskiej). Klasy te są niezbędne dla budowli w pobliżu morza, takich jak mola, falochrony, mosty morskie czy elementy konstrukcji portowych.
Klasy XF (mróz): Klucz do trwałych balkonów, tarasów i nawierzchni w polskim klimacie
W polskim klimacie cykliczne zamrażanie i rozmrażanie wody w porach betonu stanowi poważne zagrożenie. Gdy woda zamarza, zwiększa swoją objętość, powodując naprężenia i mikropęknięcia. W połączeniu z nasyceniem wodą i obecnością środków odladzających, proces ten może prowadzić do szybkiego niszczenia betonu. Podklasy XF różnicują intensywność zagrożenia: XF1 (umiarkowane nasycenie wodą, cykliczne zamrażanie), XF2 (wysokie nasycenie wodą, cykliczne zamrażanie, z obecnością środków odladzających), XF3 (bardzo wysokie nasycenie wodą, cykliczne zamrażanie, z obecnością środków odladzających) i XF4 (bardzo wysokie nasycenie wodą, cykliczne zamrażanie, z obecnością środków odladzających, narażenie na kontakt z solą). Są one kluczowe dla balkonów, tarasów, schodów zewnętrznych, nawierzchni dróg i chodników.
Klasy XA (agresja chemiczna): Gdy beton musi oprzeć się przemysłowi i agresywnym gruntom
Niektóre środowiska charakteryzują się obecnością substancji chemicznych, które mogą reagować z betonem i go niszczyć. Dotyczy to zwłaszcza agresywnych gruntów (np. zawierających siarczany) oraz ścieków przemysłowych czy nawozów. Podklasy XA określają stopień agresywności chemicznej: XA1 (słabo agresywne środowisko), XA2 (umiarkowanie agresywne środowisko) i XA3 (silnie agresywne środowisko). Beton o odpowiedniej klasie XA jest niezbędny w obiektach przemysłowych, oczyszczalniach ścieków, kanałach, a także w konstrukcjach fundamentowych w agresywnych gruntach.
Klasy XM (ścieranie): Beton do zadań specjalnych na posadzkach przemysłowych i jezdniach
W miejscach o intensywnym ruchu pojazdów, maszyn lub ludzi, powierzchnia betonu jest narażona na ścieranie. Odporność na ścieranie jest wtedy kluczowym parametrem. Podklasy XM opisują stopień zagrożenia ścieraniem: XM1 (umiarkowane ścieranie), XM2 (wysokie ścieranie) i XM3 (bardzo wysokie ścieranie). Beton o odpowiedniej klasie XM stosuje się na posadzkach przemysłowych, w magazynach, na rampach załadunkowych, nawierzchniach dróg, placach manewrowych czy w tunelach.
Jak trafnie dobrać klasę ekspozycji? Praktyczny poradnik krok po kroku
Prawidłowy dobór klasy ekspozycji to proces wymagający analizy i uwzględnienia wielu czynników. Oto praktyczny przewodnik, który pomoże Ci w tym zadaniu.
Analiza środowiska i przeznaczenia elementu: Pierwszy i najważniejszy krok
Proces doboru klasy ekspozycji zawsze rozpoczyna się od dokładnej analizy warunków środowiskowych, w jakich będzie funkcjonował dany element konstrukcyjny, oraz jego przeznaczenia. Należy zadać sobie kluczowe pytania: Czy element będzie narażony na wilgoć? Czy będzie poddawany cyklom zamrażania/rozmrażania? Czy w jego otoczeniu występują chlorki lub agresywne substancje chemiczne? Jakie obciążenia mechaniczne będzie przenosił? Precyzyjna odpowiedź na te pytania jest fundamentem prawidłowego wyboru.

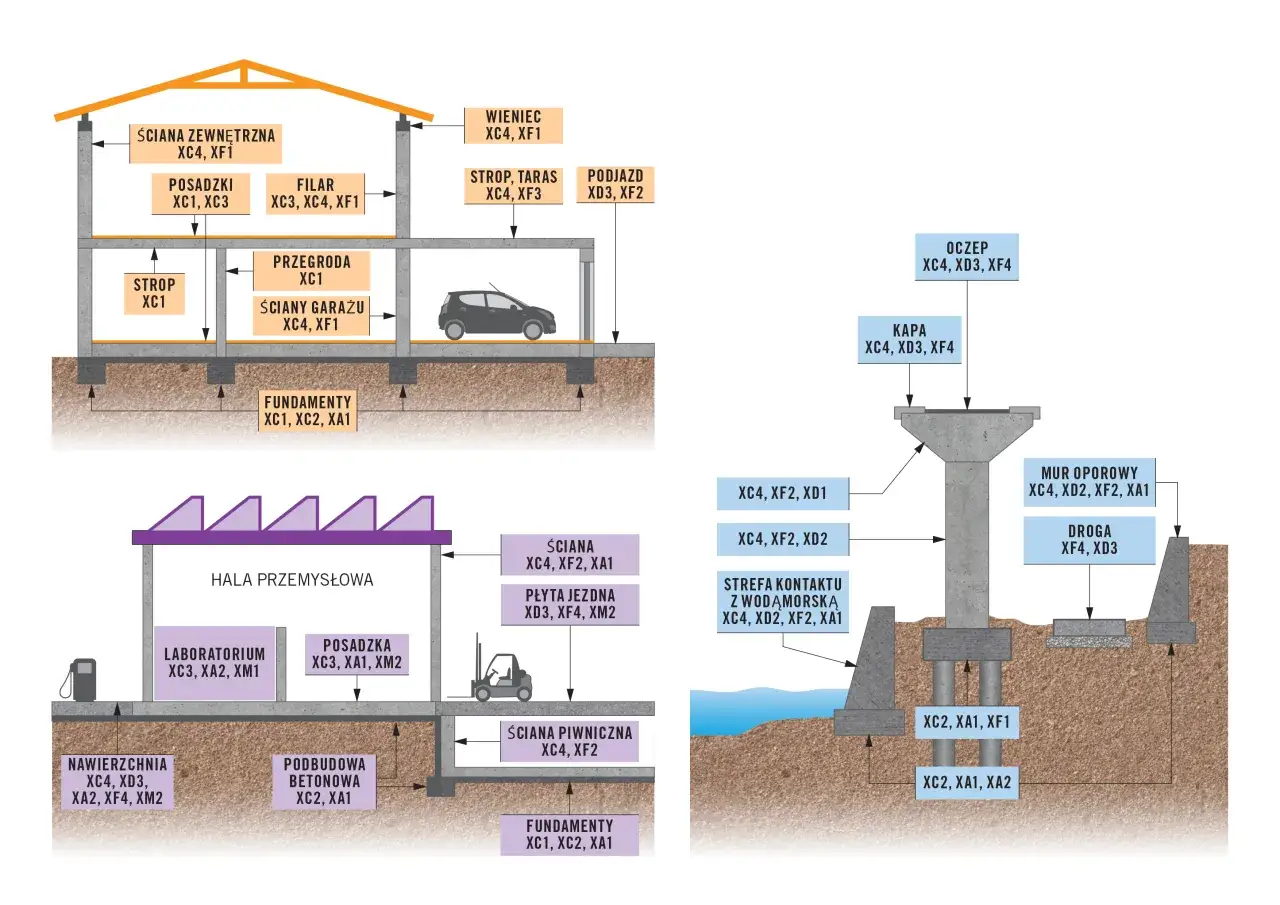

Łączenie klas ekspozycji: Co zrobić, gdy występuje więcej niż jedno zagrożenie?
Często jeden element konstrukcyjny jest narażony na kilka rodzajów oddziaływań jednocześnie. W takich przypadkach należy stosować kombinację kilku klas ekspozycji, np. "XC4/XF2". Zawsze należy brać pod uwagę najbardziej rygorystyczne wymagania wynikające z każdej z połączonych klas. W specyfikacji technicznej podaje się kombinację kilku klas ekspozycji, aby zapewnić kompleksową ochronę.
Przykłady z życia wzięte: Jaka klasa dla ławy fundamentowej, a jaka dla płyty podjazdowej?
Oto kilka praktycznych przykładów zastosowań i przypisanych do nich odpowiednich klas ekspozycji, wraz z uzasadnieniem:

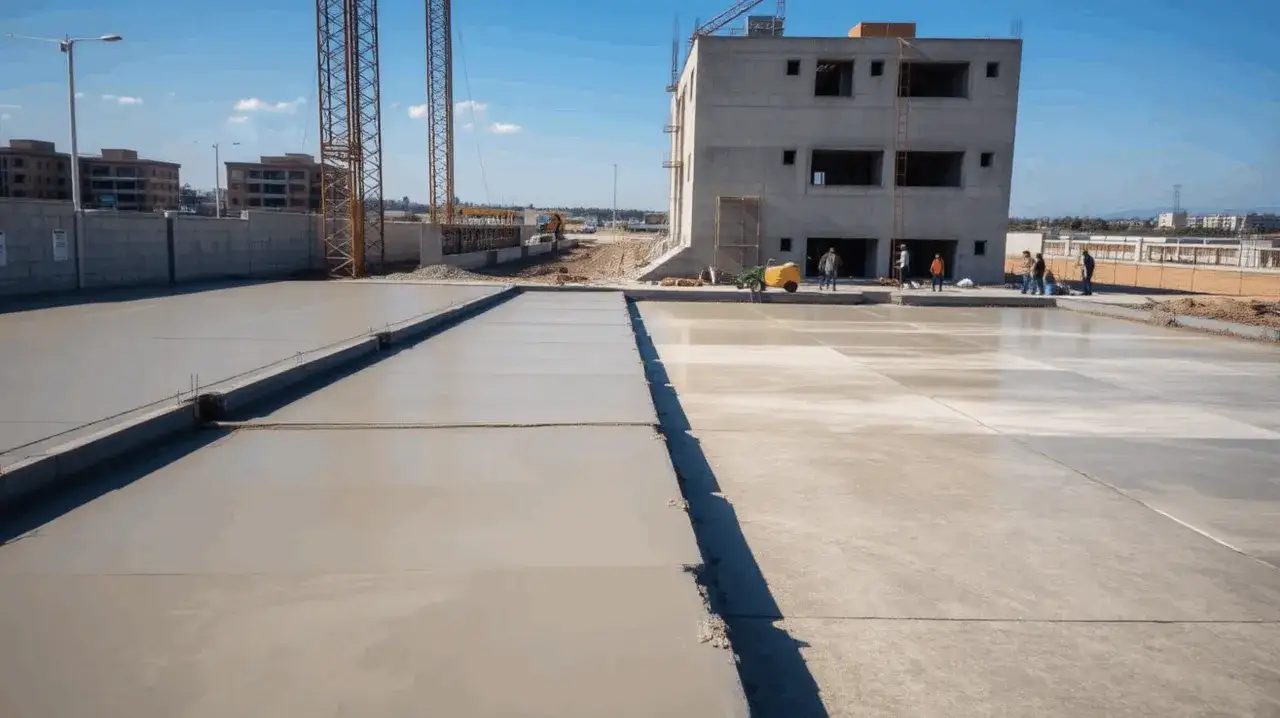

- Ława fundamentowa w gruncie: Zazwyczaj będzie to kombinacja XC2 (wilgotny grunt) i XA1 (jeśli grunt jest lekko agresywny chemicznie). Wilgoć z gruntu i potencjalna agresywność chemiczna wymagają odpowiedniej ochrony.
- Płyta podjazdowa przed domem jednorodzinnym: Konieczne jest zastosowanie klasy XF2 (mróz z nasyceniem wodą, bez środków odladzających) oraz ewentualnie XD1 (jeśli możliwe jest użycie soli). Zmienne warunki pogodowe i potencjalne użycie soli drogowej wymagają zwiększonej odporności.
- Balkon zewnętrzny: Niezbędne jest zastosowanie klasy XF2 (mróz i woda) oraz XC3 (umiarkowana wilgoć). Balkony są narażone na działanie czynników atmosferycznych, w tym mrozu i wilgoci.
- Ściana garażu podziemnego: Sugeruje się zastosowanie klasy XC4 (cyklicznie mokre i suche) i XD1 (jeśli istnieje ryzyko chlorków z samochodów). Garaże podziemne są narażone na wilgoć i potencjalne zanieczyszczenia solą.
Najczęstsze błędy i ich kosztowne konsekwencje: Czym grozi zła klasa ekspozycji?
Niewłaściwy dobór klas ekspozycji może prowadzić do poważnych problemów konstrukcyjnych i finansowych. Błędy w tym zakresie mają dalekosiężne negatywne skutki.
Od spękań po utratę nośności: Scenariusze, których chcesz uniknąć
Błędny dobór klasy ekspozycji prowadzi do:
- Przedwczesnej degradacji betonu: Objawia się to spękaniami, łuszczeniem się powierzchni i erozją.
- Korozji zbrojenia: Prowadzi do powstawania rdzy, zwiększenia objętości prętów, co skutkuje dalszymi spękaniami i odspajaniem betonu.
- Utraty nośności: W skrajnych przypadkach, postępująca korozja zbrojenia może doprowadzić do osłabienia konstrukcji i zagrożenia jej stabilności.
- Krótszej żywotności konstrukcji: Konieczność kosztownych napraw lub nawet przedwczesnej rozbiórki obiektu.
Te problemy nie tylko generują ogromne koszty, ale mogą również zagrażać bezpieczeństwu użytkowników.
Błąd w projekcie a błąd wykonawczy – gdzie leży odpowiedzialność?
Za prawidłowe określenie klas ekspozycji odpowiada projektant. Natomiast za dostarczenie i wbudowanie betonu o odpowiednich parametrach odpowiada wykonawca i dostawca betonu. Kluczowa jest współpraca i komunikacja między wszystkimi stronami, aby uniknąć błędów i ich konsekwencji.
Trwały beton to mądra inwestycja: Jak wiedza o klasach ekspozycji oszczędza Twoje pieniądze?
Prawidłowy dobór klas ekspozycji to nie tylko kwestia bezpieczeństwa, ale przede wszystkim mądra inwestycja, która przynosi oszczędności w długoterminowej perspektywie.
Koszt napraw a koszt prawidłowego doboru betonu na starcie
Początkowy koszt betonu o wyższych parametrach, wynikających z prawidłowego doboru klasy ekspozycji, jest zazwyczaj znacznie niższy niż późniejsze koszty napraw, remontów czy nawet rozbiórki i odbudowy. Inwestycja w odpowiedni beton na etapie budowy to oszczędność czasu, pieniędzy i nerwów w perspektywie wielu lat.
Przeczytaj również: Jak długo trzymać beton w szalunku? Kluczowe zasady i terminy
Jak rozmawiać z projektantem i dostawcą betonu, aby mieć pewność dobrego wyboru?
Aby mieć pewność dobrego wyboru, należy:
- Zawsze wymagać od projektanta jasnego określenia klas ekspozycji dla każdego elementu konstrukcyjnego w projekcie.
- Weryfikować, czy dostawca betonu jest w stanie dostarczyć mieszankę spełniającą wszystkie wymagania normy PN-EN 206 dla wskazanych klas.
- Zwracać uwagę na dokumentację techniczną i certyfikaty betonu.
- Nie bać się zadawać pytań i prosić o wyjaśnienia.
Świadomy inwestor to bezpieczny inwestor, a znajomość klas ekspozycji jest narzędziem do kontrolowania jakości i trwałości budowy. Zgodnie z [Technologie i Budownictwo], prawidłowe określenie klasy ekspozycji determinuje wymagania dotyczące składu mieszanki betonowej.
