Prawidłowe zbrojenie ławy fundamentowej - Klucz do bezpieczeństwa

Zbrojenie ławy fundamentowej to jeden z tych etapów budowy, który często jest niedoceniany przez inwestorów, a jednocześnie stanowi absolutny filar bezpieczeństwa całego domu. Prawidłowe wykonanie tego elementu jest kluczowe dla stabilności i trwałości konstrukcji, zwłaszcza w polskim klimacie i zróżnicowanych warunkach gruntowych. W tym przewodniku pokażę Ci, jak krok po kroku zadbać o solidne zbrojenie ławy fundamentowej, aby Twój dom służył Ci przez lata bez obaw.

Dlaczego solidne zbrojenie ławy to fundament bezpieczeństwa Twojego domu?

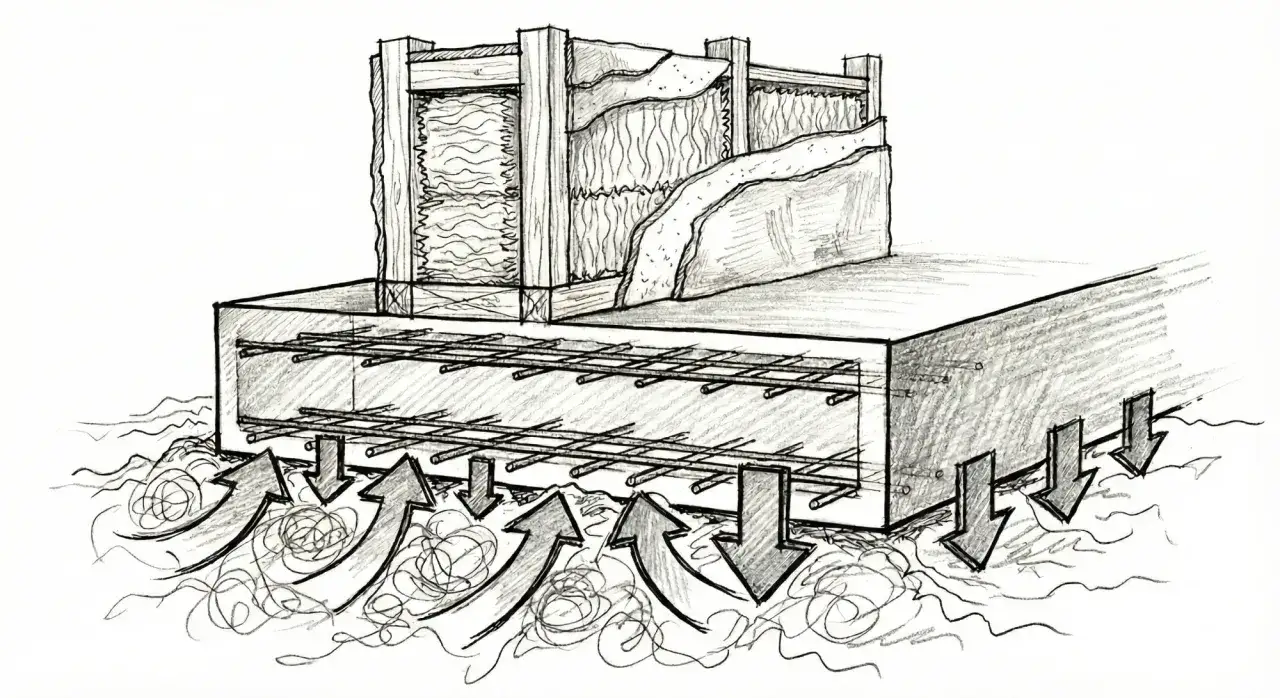

Fundament to pierwsza, ale i najważniejsza część każdego budynku. To on przenosi wszystkie obciążenia z konstrukcji domu na grunt. Beton, choć świetnie radzi sobie ze ściskaniem, jest materiałem kruchym i słabo przenosi siły rozciągające. Tutaj właśnie wkracza stal zbrojenie. To właśnie stal, umieszczona w strategicznych miejscach ławy fundamentowej, przejmuje te niekorzystne siły rozciągające, które powstają na skutek obciążeń pionowych, a także nierównomiernego osiadania gruntu. Bez odpowiedniego zbrojenia, ława fundamentowa mogłaby pęknąć pod wpływem naprężeń, co z kolei prowadziłoby do uszkodzeń ścian, pękania stropów, a w skrajnych przypadkach nawet do destabilizacji całego budynku. Solidne zbrojenie to zatem gwarancja przeniesienia obciążeń i zapewnienie długowieczności całej konstrukcji.

Beton i stal – na czym polega ich współpraca w fundamencie?

Współpraca betonu i stali w fundamencie to przykład doskonałej synergii materiałowej, która tworzy tzw. żelbet. Beton, dzięki swojej wytrzymałości na ściskanie, stanowi solidną podstawę, która opiera się naciskom. Stal zbrojeniowa, o wysokiej wytrzymałości na rozciąganie, uzupełnia beton, przejmując siły, które mogłyby go rozerwać. Połączenie tych dwóch materiałów w odpowiednich proporcjach i z zachowaniem właściwych zasad technicznych daje materiał konstrukcyjny o znacznie lepszych właściwościach mechanicznych niż każdy z nich z osobna. Żelbet jest w stanie efektywnie przenosić złożone obciążenia, zarówno ściskające, jak i rozciągające, co jest absolutnie kluczowe w przypadku ław fundamentowych, które muszą sprostać wielu wyzwaniom.

Co się stanie, jeśli zbrojenie zostanie wykonane nieprawidłowo? Potencjalne skutki i zagrożenia

Nieprawidłowo wykonane zbrojenie ławy fundamentowej to prosta droga do poważnych problemów. Najczęstszymi konsekwencjami są pęknięcia fundamentów, które mogą postępować i prowadzić do nierównomiernego osiadania całego budynku. Skutkuje to powstawaniem ukośnych pęknięć na ścianach, problemami z drzwiami i oknami, a nawet uszkodzeniem stropów. W skrajnych przypadkach, gdy błędy są rażące, może dojść do utraty stabilności konstrukcji, co stanowi bezpośrednie zagrożenie dla bezpieczeństwa mieszkańców. Niestety, naprawa błędów popełnionych na etapie zbrojenia ław fundamentowych jest zazwyczaj bardzo trudna, czasochłonna i niezwykle kosztowna, często wymagająca interwencji specjalistycznych firm budowlanych. Dlatego tak ważne jest, aby wykonać je poprawnie za pierwszym razem.

Niezbędnik inwestora: Jakie materiały przygotować do zbrojenia ławy?

Dobór odpowiednich materiałów do zbrojenia ławy fundamentowej jest kluczowy dla zapewnienia jej wytrzymałości i trwałości. Pamiętaj, że podstawą doboru materiałów jest zawsze projekt budowlany, który precyzuje wymagania dotyczące klasy i średnicy stali. Nigdy nie należy odstępować od tych wytycznych bez konsultacji z projektantem lub kierownikiem budowy. Projektant uwzględnia specyfikę gruntu, obciążenia działające na budynek oraz lokalne przepisy, dlatego jego zalecenia są niepodważalne dla bezpieczeństwa konstrukcji.

Pręty główne czy strzemiona? Różnice, klasy i średnice stali zbrojeniowej (A-IIIN, B500SP)

Zbrojenie ławy fundamentowej składa się z dwóch głównych elementów: prętów głównych (podłużnych) i strzemion. Pręty główne, zazwyczaj cztery (dwa na dole i dwa na górze ławy), stanowią kręgosłup zbrojenia. Są one wykonane ze stali żebrowanej, najczęściej klasy A-IIIN lub jej nowszych odpowiedników, takich jak B500SP. Ich średnica waha się zazwyczaj od 12 mm do 16 mm. To właśnie te pręty przejmują główne siły rozciągające. Strzemiona natomiast, wykonane z prętów gładkich (klasa A-I) lub żebrowanych o mniejszej średnicy (6 mm do 8 mm), pełnią funkcję stabilizującą. Ich zadaniem jest utrzymanie prętów głównych w odpowiednim położeniu i zapobieganie ich wyboczeniu pod wpływem obciążeń. Dodatkowo, strzemiona pomagają przenosić siły ścinające. Typowy rozstaw strzemion w ławie fundamentowej wynosi od 30 do 40 cm, ale zawsze należy kierować się projektem.

Pręt żebrowany czy gładki – który i do czego wybrać?

Wybór między prętem żebrowanym a gładkim nie jest przypadkowy i zależy od ich roli w konstrukcji. Pręty żebrowane, takie jak te należące do klas A-IIIN czy B500SP, posiadają specjalne karby na swojej powierzchni. Te żebra znacząco zwiększają przyczepność stali do betonu, co jest niezwykle ważne dla efektywnego przenoszenia naprężeń. Dlatego właśnie pręty żebrowane stosuje się jako pręty główne w ławach fundamentowych, gdzie kluczowa jest maksymalna siła ciągnienia. Pręty gładkie, o mniejszej przyczepności, zazwyczaj należące do klasy A-I, są z kolei idealne do wykonywania strzemion. Ich głównym zadaniem jest utrzymanie kształtu i stabilności zbrojenia, a nie bezpośrednie przejmowanie sił rozciągających na dużej długości.

Akcesoria, o których nie można zapomnieć: drut wiązałkowy i podkładki dystansowe

Oprócz samych prętów stalowych, do prawidłowego wykonania zbrojenia potrzebne są również odpowiednie akcesoria. Drut wiązałkowy, wykonany zazwyczaj ze stali miękkiej, jest niezbędny do łączenia poszczególnych elementów zbrojenia. Za jego pomocą precyzyjnie wiąże się pręty główne ze strzemionami, tworząc stabilny, trójwymiarowy szkielet, który zachowa swój kształt podczas betonowania. Drugim, równie ważnym elementem są podkładki dystansowe. Ich rolą jest zapewnienie odpowiedniej grubości otuliny betonowej, czyli warstwy betonu otaczającej zbrojenie. Podkładki, wykonane z tworzywa sztucznego lub specjalnego betonu, umieszcza się pod prętami zbrojeniowymi, zapobiegając ich bezpośredniemu kontaktowi z gruntem lub szalunkiem i gwarantując ochronę stali przed korozją.

Zbrojenie ławy fundamentowej krok po kroku – od projektu do wykonania

Wykonanie zbrojenia ławy fundamentowej wymaga precyzji i przestrzegania określonych zasad. Oto szczegółowy przewodnik, który pomoże Ci przejść przez ten proces, krok po kroku, zgodnie z najlepszymi praktykami budowlanymi.

1. Krok 1: Przygotowanie podłoża – "chudziak" czy folia budowlana?

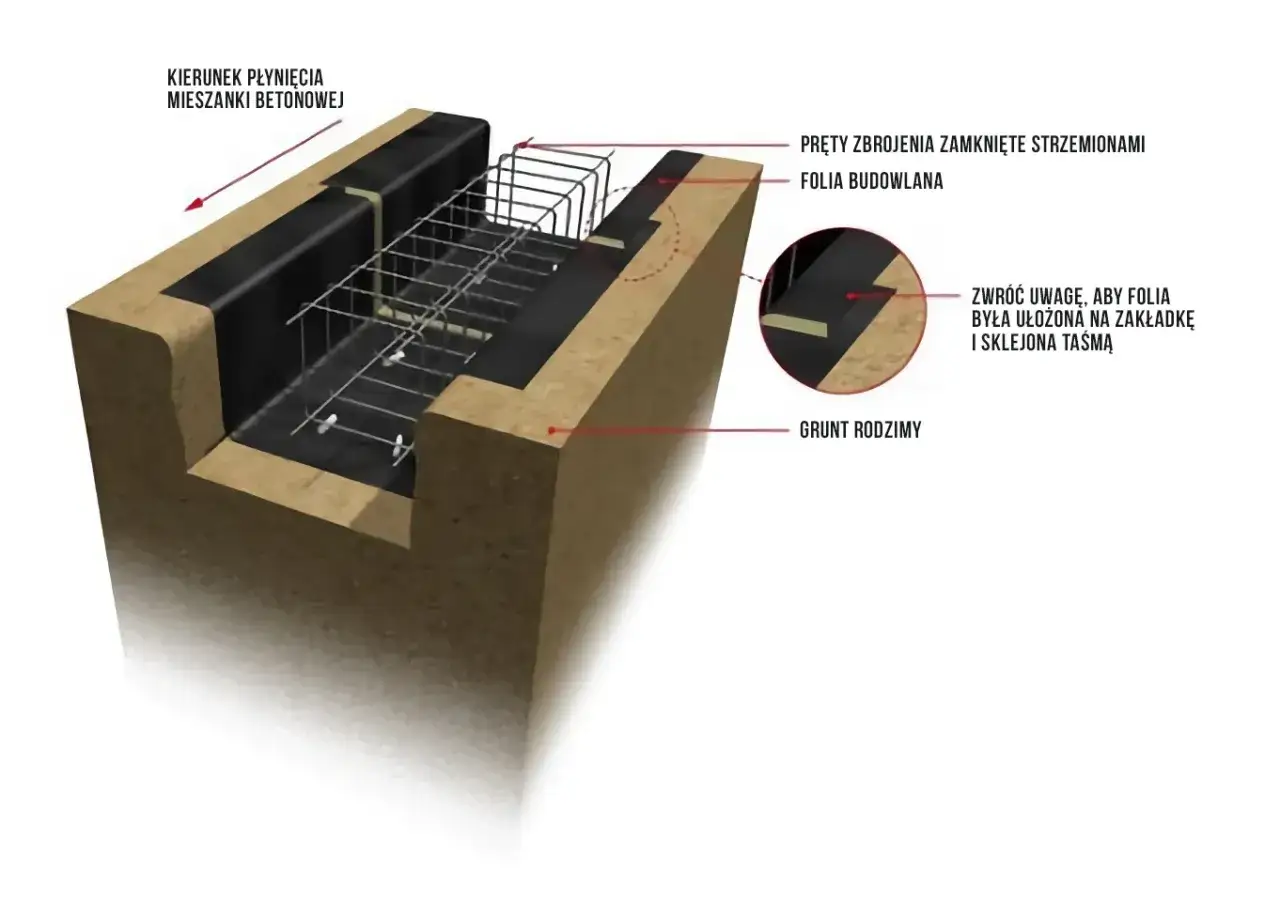

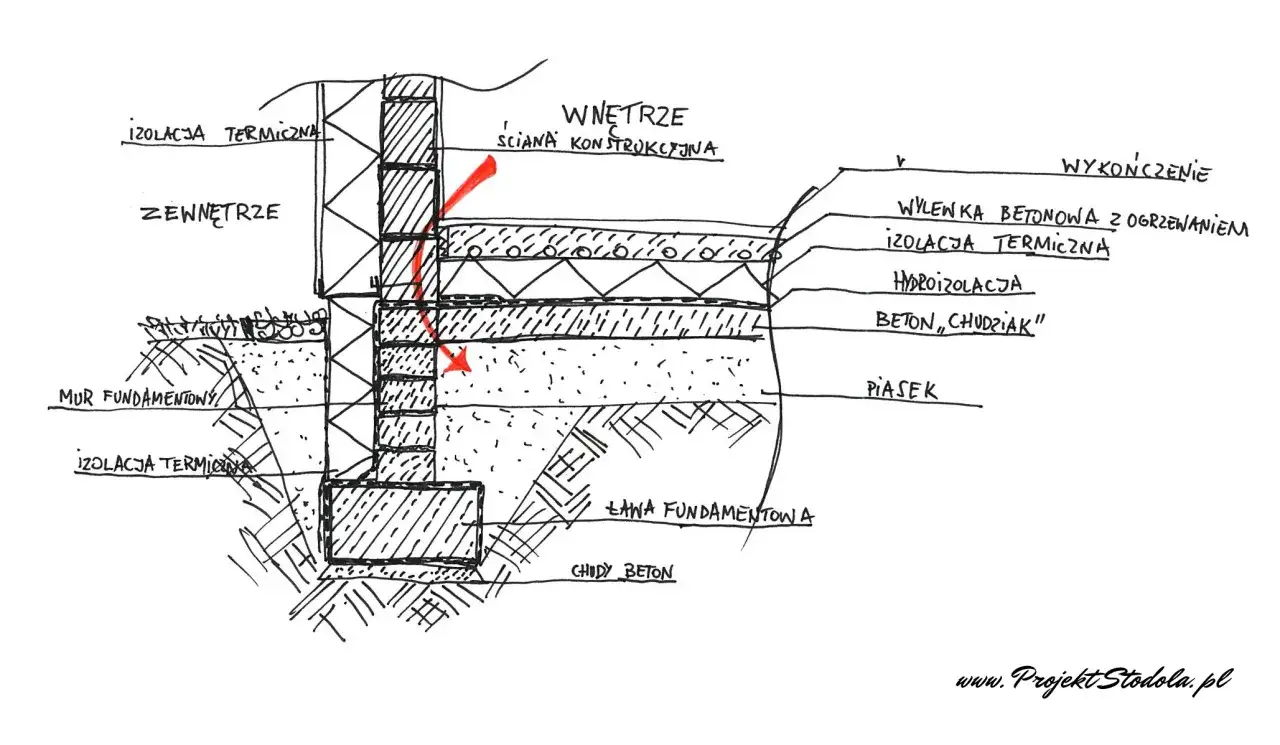

   Absolutnie kluczowe jest, aby zbrojenie ławy fundamentowej nie leżało bezpośrednio na gruncie. Wilgoć z gruntu może doprowadzić do korozji stali, a nierówna powierzchnia uniemożliwi prawidłowe ułożenie zbrojenia i zapewnienie odpowiedniej otuliny. Istnieją dwie główne metody przygotowania podłoża. Pierwsza to wykonanie tzw. "chudego betonu" warstwy betonu o niższej klasie wytrzymałości (zazwyczaj ok. 10 cm grubości), która tworzy stabilne, równe i czyste podłoże dla zbrojenia. Druga metoda, stosowana często na gruntach spoistych, polega na ułożeniu na dnie wykopu grubej folii budowlanej. Folia ta działa jako bariera przeciwwilgociowa, a zbrojenie jest następnie układane na podkładkach dystansowych, które zapewniają wymaganą otulinę od spodu.

2. Krok 2: Tworzenie "koszy zbrojeniowych" – jak wiązać pręty główne ze strzemionami?

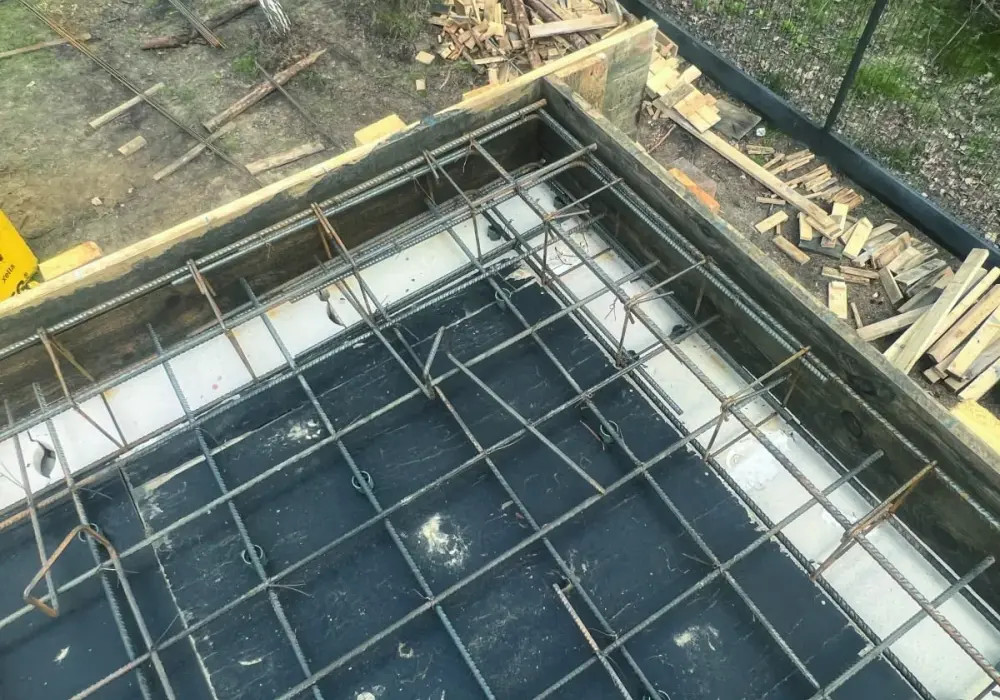

   Po przygotowaniu podłoża, przystępujemy do montażu zbrojenia. Zazwyczaj wykonuje się je w formie tzw. "koszy zbrojeniowych". Polega to na ułożeniu prętów głównych (podłużnych) i połączeniu ich ze strzemionami za pomocą drutu wiązałkowego. Należy pamiętać o zachowaniu odpowiedniego rozstawu strzemion, który zgodnie z projektem budowlanym wynosi zazwyczaj od 30 do 40 cm. Precyzyjne wiązanie zapewnia, że cała konstrukcja zbrojenia będzie sztywna i utrzyma swój kształt podczas betonowania. Dobrej jakości drut wiązałkowy i odpowiednia technika wiązania są tu kluczowe.

3. Krok 3: Kluczowa rola otuliny – jak zapewnić minimalne 5 cm ochrony przed korozją?

   Otulina betonowa to warstwa betonu otaczająca stal zbrojeniową. Jej głównym zadaniem jest ochrona stali przed korozją, która mogłaby znacząco osłabić wytrzymałość całego elementu. W przypadku ław fundamentowych wylewanych bezpośrednio w gruncie, minimalna grubość otuliny betonowej powinna wynosić 50 mm (5 cm). Aby zapewnić tę wymaganą grubość, stosuje się podkładki dystansowe, które podnoszą zbrojenie nad powierzchnię chudego betonu lub folii. Należy upewnić się, że podkładki są rozmieszczone równomiernie na całej powierzchni i wzdłuż boków ławy, gwarantując równomierne otoczenie zbrojenia betonem.

4. Krok 4: Prawidłowe umiejscowienie szkieletu w wykopie lub szalunku

   Po zmontowaniu "kosza zbrojeniowego" i upewnieniu się, że podkładki dystansowe są na swoim miejscu, należy ostrożnie umieścić cały szkielet w wykopie lub przygotowanym szalunku. Ważne jest, aby zbrojenie było stabilnie osadzone i nie przesuwało się podczas betonowania. Należy zwrócić szczególną uwagę na to, aby zachować wymaganą otulinę ze wszystkich stron od spodu, od boków i od góry. Czasami konieczne jest podparcie zbrojenia od góry, aby zapobiec jego unoszeniu się podczas wlewania betonu.

5. Krok 5: Odbiór zbrojenia przez kierownika budowy – ostatni dzwonek przed betonowaniem

   Zanim przystąpisz do betonowania, niezbędne jest uzyskanie zgody na odbiór zbrojenia przez kierownika budowy. Jest to ostatnia szansa na wychwycenie ewentualnych błędów i niezgodności z projektem. Kierownik budowy sprawdzi poprawność wykonania, zgodność średnic i rozstawu prętów, prawidłowe wykonanie zakładów i narożników oraz zapewnienie otuliny. Pozytywny odbiór powinien zostać odnotowany w dzienniku budowy. Dopiero po jego uzyskaniu można przystąpić do wylewania betonu.

Techniczne detale, które decydują o sukcesie: narożniki i łączenia

Sukces w budowie fundamentów, a co za tym idzie, całego domu, często tkwi w szczegółach. Dwa z nich prawidłowe łączenie prętów na długości oraz odpowiednie zbrojenie narożników mają fundamentalne znaczenie dla wytrzymałości i trwałości konstrukcji.

Jak prawidłowo połączyć pręty na długości? Zasada "złotego zakładu" 50 x średnica

Pręty zbrojeniowe rzadko kiedy mają wystarczającą długość, aby objąć całą ławę fundamentową bez konieczności ich łączenia. Sposób, w jaki to robimy, jest kluczowy. Łączenie prętów odbywa się poprzez nałożenie ich na siebie na pewnej długości, zwanej "zakładem". Zbyt krótki zakład nie pozwoli na efektywne przeniesienie sił rozciągających między łączonymi prętami, co osłabi całe zbrojenie. Dlatego stosuje się tzw. "złotą zasadę" długości zakładu: musi ona wynosić minimum 50 razy średnicę łączonego pręta. Na przykład, dla pręta o średnicy 12 mm, zakład powinien mieć co najmniej 60 cm (50 x 12 mm = 600 mm). W przypadku prętów o większej średnicy, zakład będzie odpowiednio dłuższy. Zawsze należy kierować się wytycznymi z projektu budowlanego, które mogą uwzględniać specyficzne warunki obciążeniowe.

Zbrojenie narożników – dlaczego ciągłość jest tu krytyczna i jak ją uzyskać?

Narożniki ław fundamentowych to miejsca szczególnie narażone na koncentrację naprężeń. W tych punktach siły rozciągające działają w różnych kierunkach, dlatego zapewnienie ciągłości i odpowiedniego wzmocnienia zbrojenia jest absolutnie krytyczne. Aby to osiągnąć, w narożnikach stosuje się dodatkowe pręty, które są wygięte w kształt litery "L". Te specjalne pręty, o tej samej średnicy co pręty główne, oplatają narożnik, tworząc solidne połączenie i zapobiegając powstawaniu pęknięć. Brak odpowiedniego zbrojenia w narożnikach to częsty błąd, który może prowadzić do poważnych uszkodzeń fundamentu.

Pręty startowe – jak przygotować zbrojenie pod przyszłe ściany nośne?

Ława fundamentowa to nie tylko podstawa dla ścian zewnętrznych, ale także punkt wyjścia dla konstrukcji ścian nośnych i słupów. Aby zapewnić ciągłość konstrukcyjną między fundamentem a ścianami, w ławie fundamentowej umieszcza się tzw. "pręty startowe". Są to pręty zbrojeniowe, które wystają z ławy fundamentowej pionowo w górę, na odpowiednią wysokość. Po wykonaniu ścian, te wystające pręty zostaną połączone ze zbrojeniem ścian lub słupów, tworząc jednolitą i wytrzymałą strukturę. Prawidłowe rozmieszczenie i zakotwienie prętów startowych jest kluczowe dla przenoszenia obciążeń z konstrukcji nadziemnej na fundament.

7 grzechów głównych przy zbrojeniu ław fundamentowych – jak ich uniknąć?

Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Oto najczęściej popełniane błędy przy zbrojeniu ław fundamentowych i sposoby, jak ich uniknąć, aby zapewnić bezpieczeństwo Twojego domu.

1. Błąd #1: Zbrojenie leżące na dnie wykopu, czyli brak otuliny

   Konsekwencja: Bezpośredni kontakt stali z wilgotnym gruntem prowadzi do szybkiej korozji, która osłabia przekrój prętów, a w efekcie całe zbrojenie i fundament. Stal zardzewiała traci swoje właściwości wytrzymałościowe.Jak uniknąć: Zawsze stosuj "chudy beton" lub folię budowlaną wraz z podkładkami dystansowymi, aby zapewnić minimalną otulinę 5 cm z każdej strony.

2. Błąd #2: "Oszczędność" na zakładach – dlaczego to pozorna oszczędność?

   Konsekwencja: Zbyt krótkie zakłady uniemożliwiają prawidłowe przeniesienie sił rozciągających między prętami. Zamiast jednego, mocnego elementu, otrzymujemy serię słabych połączeń, co drastycznie obniża nośność fundamentu.Jak uniknąć: Stosuj zasadę 50 x średnica pręta dla długości zakładu, a w razie wątpliwości zawsze konsultuj się z kierownikiem budowy lub projektem.

3. Błąd #3: Ignorowanie dodatkowych prętów w narożnikach

   Konsekwencja: Narożniki to punkty krytyczne. Brak dodatkowego zbrojenia w tych miejscach prowadzi do koncentracji naprężeń i może skutkować powstawaniem pęknięć, które będą się rozchodzić po ławie i ścianach.

   Jak uniknąć: Zawsze stosuj dodatkowe pręty w kształcie litery "L" w narożnikach, zgodnie z projektem.

4. Błąd #4: Użycie niewłaściwej stali – niezgodność z projektem

   Konsekwencja: Stosowanie stali o niższej klasie wytrzymałości lub mniejszej średnicy niż przewidziana w projekcie drastycznie obniża nośność fundamentu. Może to prowadzić do jego uszkodzenia pod wpływem normalnych obciążeń.

   Jak uniknąć: Zawsze sprawdzaj oznaczenia na prętach i upewnij się, że odpowiadają tym z projektu. W razie wątpliwości pytaj kierownika budowy.

5. Błąd #5: Zanieczyszczone pręty (błoto, olej) – wróg przyczepności betonu

   Konsekwencja: Zanieczyszczenia na powierzchni prętów (np. błoto, olej, farba, luźna rdza) znacząco zmniejszają przyczepność betonu do stali. Słaba przyczepność oznacza, że żelbet nie pracuje jako jednolity materiał, a jego wytrzymałość jest znacznie niższa.

   Jak uniknąć: Upewnij się, że pręty są czyste przed montażem. W razie potrzeby oczyść je drucianą szczotką.

6. Błąd #6: Zbyt rzadki rozstaw strzemion

   Konsekwencja: Strzemiona stabilizują pręty główne i przenoszą siły ścinające. Zbyt duży rozstaw strzemion sprawia, że pręty główne mogą się wyboczyć pod obciążeniem, a zbrojenie nie będzie efektywnie przenosić sił ścinających.

   Jak uniknąć: Zachowaj rozstaw strzemion zgodny z projektem, zazwyczaj nie większy niż 30-40 cm.

7. Przeczytaj również: Jak wyczyścić pożółkły brodzik akrylowy?

   Błąd #7: Brak ciągłości zbrojenia pod ścianami działowymi

   Konsekwencja: Nawet jeśli ściany działowe nie są elementami nośnymi, ich podparcie na ławie fundamentowej wymaga ciągłości zbrojenia. Brak ciągłości może prowadzić do pęknięć w posadzce lub samej ścianie, zwłaszcza przy nierównomiernym osiadaniu gruntu.

   Jak uniknąć: Upewnij się, że zbrojenie ławy fundamentowej jest wykonane w sposób ciągły pod całym obrysem ścian, zgodnie z projektem.
