Projekt instalacji elektrycznej domu - Jak zaplanować bezpieczną sieć?

Ten artykuł to kompleksowy przewodnik po projekcie instalacji elektrycznej w domu. Dowiesz się, czym jest ten kluczowy dokument, dlaczego jest niezbędny z prawnego i praktycznego punktu widzenia, a także co powinien zawierać, aby zapewnić bezpieczeństwo i funkcjonalność Twojego przyszłego domu. Przygotuj się na świadome decyzje i efektywną współpracę z projektantem.

Dlaczego solidny schemat elektryczny to fundament bezpieczeństwa i funkcjonalności Twojego domu

Myśląc o budowie domu, często skupiamy się na architekturze, układzie pomieszczeń czy wykończeniu. Jednak równie fundamentalne, a czasem nawet ważniejsze, jest to, co niewidoczne na pierwszy rzut oka instalacja elektryczna. Profesjonalnie wykonany projekt tej instalacji to nie tylko formalność, ale przede wszystkim gwarancja bezpieczeństwa i komfortu na lata. Dobrze zaplanowana sieć elektryczna chroni przed zagrożeniami takimi jak pożary czy porażenia prądem, minimalizuje ryzyko awarii i zapewnia stabilne zasilanie dla wszystkich urządzeń. To także podstawa do przyszłych rozbudów i adaptacji, na przykład pod systemy inteligentnego domu czy dodatkowe punkty zasilania. Inwestycja w solidny projekt elektryczny procentuje przez cały okres eksploatacji budynku, podnosząc jego funkcjonalność i wartość.

Schemat a projekt instalacji elektrycznej – co to właściwie jest i czym się różnią

Często w potocznym języku używamy zamiennie terminów "schemat elektryczny" i "projekt instalacji elektrycznej". Jednak z punktu widzenia formalnego i technicznego, istnieje między nimi znacząca różnica. Schemat elektryczny to zazwyczaj uproszczony rysunek, który pokazuje zasadę działania obwodu lub połączenia konkretnych elementów. Jest pomocny przy zrozumieniu podstaw, ale nie wystarcza do realizacji skomplikowanej instalacji w budynku. Natomiast projekt instalacji elektrycznej to obszerny, kompleksowy dokument techniczny, wymagany przez prawo. Zawiera on szczegółowe obliczenia, opisy techniczne, rysunki wykonawcze i specyfikacje materiałowe, które są niezbędne do prawidłowego i bezpiecznego wykonania całej instalacji w domu. Tylko projekt posiada moc prawną i stanowi podstawę do budowy.

Wymogi prawne i formalności – dlaczego bez projektu elektrycznego nie uzyskasz pozwolenia na budowę

W Polsce przepisy prawa budowlanego jasno określają wymogi dotyczące dokumentacji technicznej budynków. Projekt instalacji elektrycznej jest jednym z kluczowych elementów, który musi znaleźć się w projekcie budowlanym. Bez niego nie uzyskasz pozwolenia na budowę, co oznacza, że rozpoczęcie prac budowlanych byłoby nielegalne. Brak takiego projektu to nie tylko kwestia formalna to przede wszystkim ogromne ryzyko dla bezpieczeństwa przyszłych użytkowników domu. Instalacja wykonana "na oko" lub według nieprofesjonalnych wskazówek może prowadzić do niebezpiecznych sytuacji, awarii, a nawet tragedii.

Rola projektu w procesie budowlanym

Projekt instalacji elektrycznej odgrywa kluczową rolę na każdym etapie budowy. Jest on punktem wyjścia dla wykonawców, którzy na jego podstawie realizują całą sieć elektryczną. Służy jako narzędzie do kontroli zgodności prac z przepisami i normami technicznymi. Po zakończeniu budowy, projekt staje się dokumentem referencyjnym, który jest niezbędny przy ewentualnych modernizacjach, naprawach czy odbiorze technicznym budynku. To swoista mapa, która ułatwia zrozumienie i zarządzanie instalacją przez cały okres jej użytkowania.

Kto jest uprawniony do wykonania schematu elektrycznego dla Twojego domu

Ważne jest, aby pamiętać, że formalny projekt instalacji elektrycznej może wykonać wyłącznie osoba posiadająca odpowiednie uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych. Zwykły elektryk, nawet z wieloletnim doświadczeniem i uprawnieniami SEP (Stowarzyszenia Elektryków Polskich), nie ma kwalifikacji do sporządzenia formalnego projektu budowlanego. Tylko posiadacz uprawnień budowlanych gwarantuje, że dokumentacja jest zgodna z obowiązującymi przepisami i normami, co jest kluczowe dla bezpieczeństwa i legalności budowy.

Anatomia profesjonalnego projektu elektrycznego: co musi się w nim znaleźć

Profesjonalny projekt instalacji elektrycznej to szczegółowy zbiór dokumentów, który można podzielić na dwie główne części: opisową i rysunkową. Każda z nich pełni inne, ale równie ważne funkcje w procesie planowania i realizacji instalacji.

Część opisowa – techniczne serce całej instalacji

Część opisowa projektu elektrycznego stanowi techniczne uzasadnienie dla wszystkich rozwiązań przyjętych w projekcie. Znajdziemy w niej między innymi:

• Bilans mocy: Określa całkowite zapotrzebowanie budynku na energię elektryczną, uwzględniając wszystkie planowane urządzenia i odbiorniki. Jest to podstawa do doboru odpowiednich przekrojów przewodów i mocy przyłączeniowej.
• Obliczenia dotyczące doboru zabezpieczeń: Precyzyjne wyliczenia, które pozwalają dobrać odpowiednie bezpieczniki nadprądowe i wyłączniki różnicowoprądowe, chroniące instalację i użytkowników przed skutkami zwarć, przeciążeń oraz prądów upływu.
• Opis zastosowanych materiałów i rozwiązań technicznych: Szczegółowa specyfikacja użytych kabli, przewodów, osprzętu, rozdzielnic i innych elementów instalacji, wraz z uzasadnieniem ich wyboru.
• Wytyczne dotyczące wykonawstwa i eksploatacji: Instrukcje i zalecenia dla ekipy budowlanej dotyczące sposobu montażu instalacji, a także wskazówki dla przyszłych użytkowników dotyczące jej bezpiecznej obsługi i konserwacji.

Część rysunkowa – szczegółowa mapa domowej elektryki

Część rysunkowa projektu jest wizualnym przedstawieniem całej instalacji elektrycznej. Zawiera ona:

• Rzuty kondygnacji z naniesionym rozmieszczeniem punktów elektrycznych: Dokładne plany każdego poziomu domu, na których zaznaczono lokalizację wszystkich gniazdek, punktów oświetleniowych, włączników, wypustów kablowych itp.

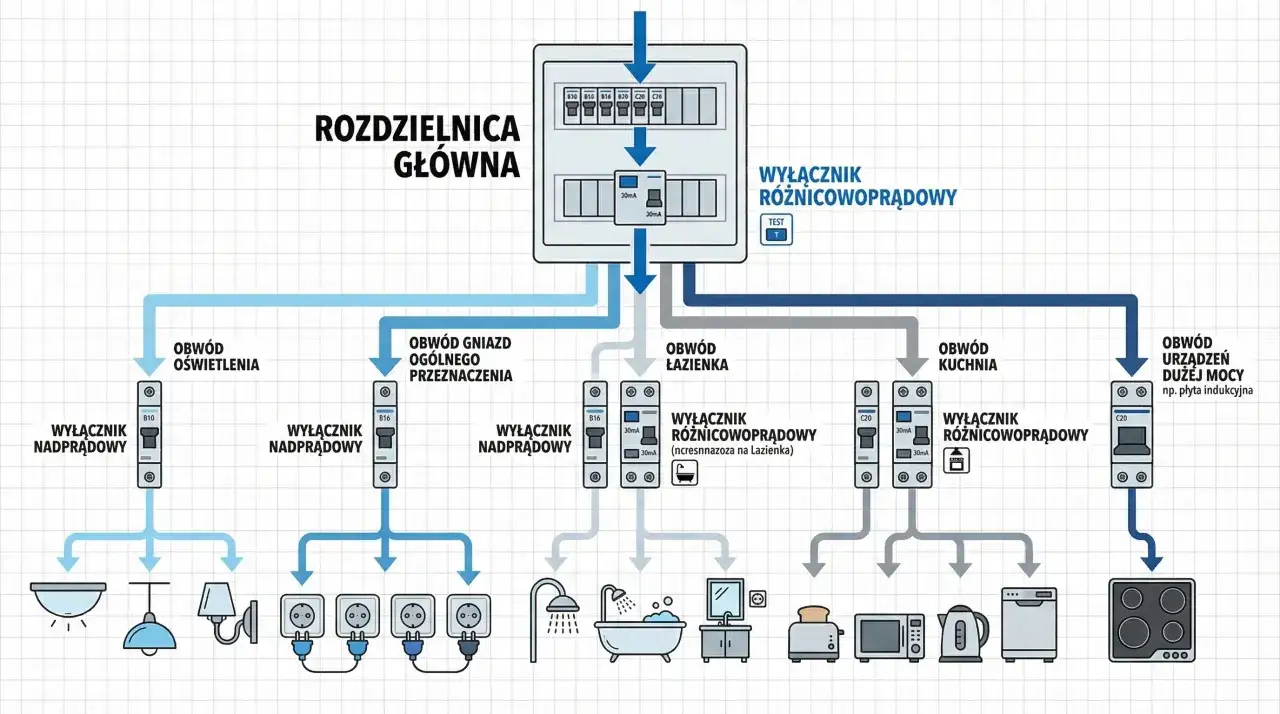

• Schemat ideowy rozdzielnicy głównej: Graficzne przedstawienie wewnętrznej budowy i połączeń w głównej skrzynce rozdzielczej, pokazujące sposób podziału instalacji na poszczególne obwody i ich zabezpieczenia.
• Plan przebiegu tras kablowych: Wskazanie, którędy poprowadzone zostaną przewody elektryczne w ścianach, stropach czy podłogach, co jest kluczowe dla wykonawców i późniejszych prac remontowych.

Symbole na schemacie elektrycznym, które warto rozumieć

Choć projekt instalacji elektrycznej jest dokumentem technicznym, zrozumienie kilku podstawowych symboli może ułatwić Ci komunikację z projektantem i wykonawcą, a także pozwolić na lepsze zorientowanie się w funkcjonalności instalacji. Na przykład, prostokąt z przekątną linią często oznacza punkt oświetleniowy, a kwadrat z dwoma ukośnymi liniami gniazdko elektryczne. Rozdzielnica główna jest zazwyczaj przedstawiana jako prostokąt z oznaczeniem "RD". Znajomość tych podstawowych oznaczeń pomoże Ci lepiej zrozumieć układ instalacji i zgłaszać ewentualne uwagi czy pytania.

Jak zaplanować funkcjonalną instalację? Kluczowe pytania, które musisz sobie zadać przed spotkaniem z projektantem

Aby projekt instalacji elektrycznej jak najlepiej odpowiadał Twoim potrzebom, warto przygotować się do rozmowy z projektantem. Przemyślenie kilku kluczowych kwestii pozwoli stworzyć instalację, która będzie nie tylko bezpieczna, ale także maksymalnie funkcjonalna i komfortowa w codziennym użytkowaniu.

Rozmieszczenie gniazdek i punktów oświetleniowych – ergonomia na lata

Zastanów się, jak planujesz wykorzystać poszczególne pomieszczenia. Gdzie staną łóżka, biurka, kanapy? Gdzie będą stały telewizory, komputery, sprzęty AGD? Pomyśl o przyszłym układzie mebli i sprzętów, aby zapewnić odpowiednią liczbę gniazdek w łatwo dostępnych miejscach. Podobnie z oświetleniem czy potrzebujesz oświetlenia nad stołem w jadalni, nad blatem w kuchni, czy może punktów świetlnych do stworzenia nastroju w salonie? Dobre rozmieszczenie gniazdek i punktów świetlnych to podstawa ergonomii i komfortu.

Podział na obwody – jak uniknąć przeciążeń i awarii

Prawidłowy podział instalacji na niezależne obwody jest kluczowy dla jej stabilności i bezpieczeństwa. Urządzenia o dużym poborze mocy, takie jak pralki, zmywarki, piekarniki czy bojler, powinny mieć swoje własne, dedykowane obwody. Zapobiega to przeciążeniom sieci i częstemu wyłączaniu bezpieczników, co jest szczególnie ważne w pomieszczeniach o dużej wilgotności, jak łazienki czy pralnie. Projektant pomoże Ci dobrać optymalny podział obwodów, dostosowany do specyfiki Twojego domu.

Zabezpieczenia (RCD, SPD) – cisi strażnicy Twojego bezpieczeństwa i sprzętu

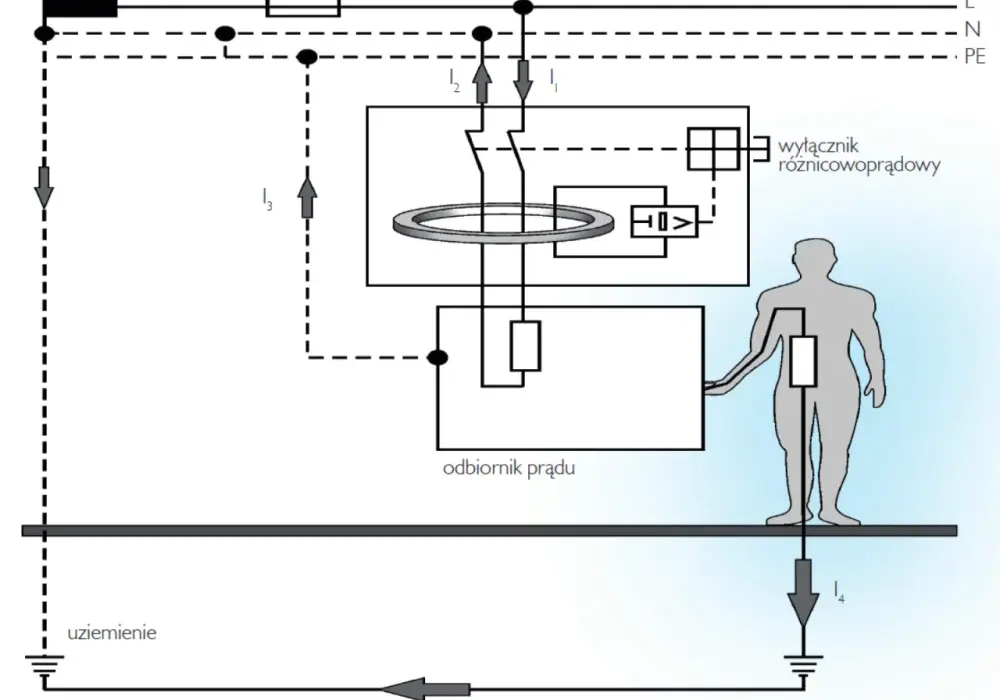

Współczesne instalacje elektryczne muszą być wyposażone w odpowiednie zabezpieczenia. Wyłączniki różnicowoprądowe (RCD) chronią przed porażeniem prądem, reagując na najmniejsze nieprawidłowości w przepływie prądu. Ograniczniki przepięć (SPD) natomiast chronią Twój sprzęt elektroniczny (telewizory, komputery, lodówki) przed uszkodzeniem w wyniku nagłych skoków napięcia, na przykład podczas burzy. Upewnij się, że projekt uwzględnia te kluczowe elementy bezpieczeństwa.

Nowoczesny dom w praktyce – jak schemat musi uwzględniać nowe technologie

Współczesne budownictwo coraz śmielej sięga po nowe technologie, które znacząco podnoszą komfort życia i efektywność energetyczną. Dobry projekt instalacji elektrycznej musi wykraczać poza podstawowe potrzeby i uwzględniać potencjalne przyszłe rozwiązania, takie jak systemy inteligentnego domu czy odnawialne źródła energii.

Przygotowanie instalacji pod fotowoltaikę i magazyn energii

Coraz więcej domów wyposażanych jest w panele fotowoltaiczne. Aby w przyszłości móc bezproblemowo podłączyć taki system, projekt instalacji elektrycznej powinien uwzględniać odpowiednie okablowanie, miejsce na montaż inwertera oraz przygotowanie rozdzielnicy. Podobnie jest z magazynami energii odpowiednie zaplanowanie zasilania i miejsca na ich instalację na etapie projektu to klucz do przyszłych oszczędności.

Planowanie systemu inteligentnego domu (Smart Home)

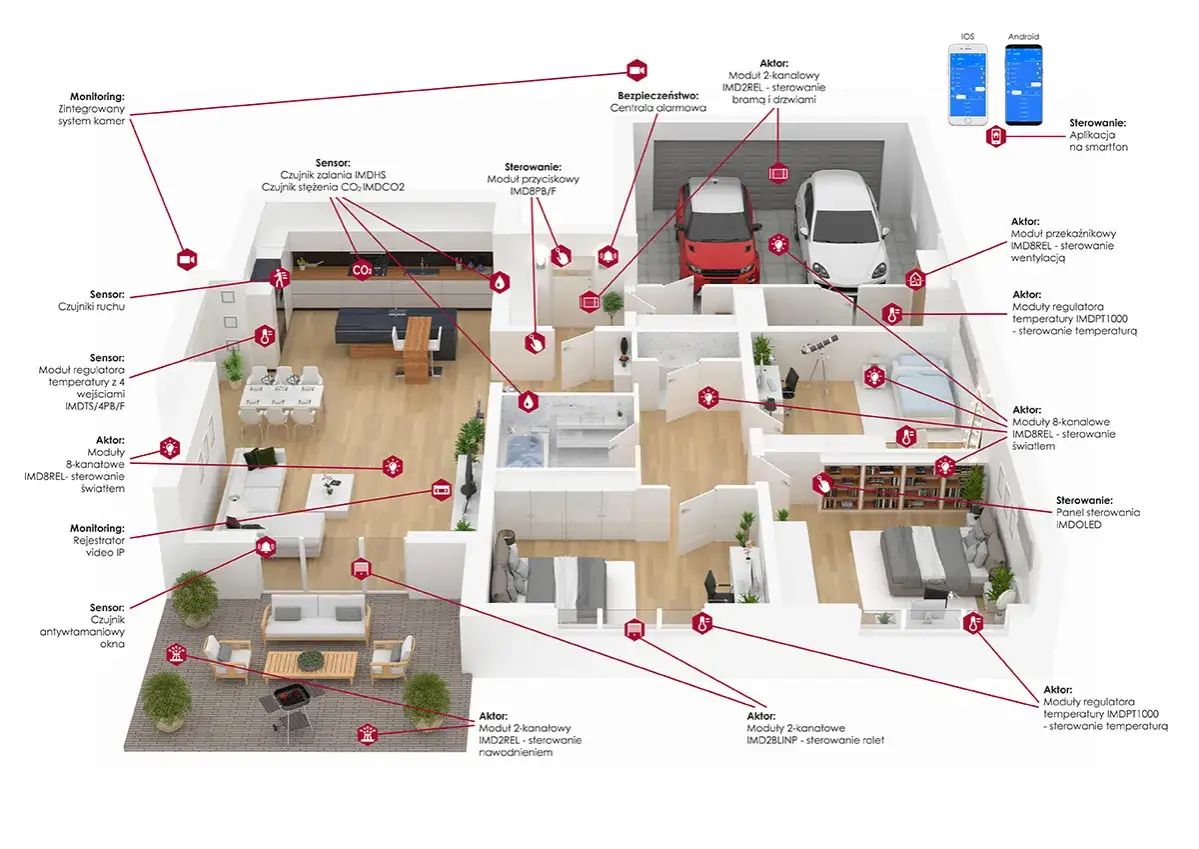

Systemy inteligentnego domu pozwalają na zdalne sterowanie oświetleniem, ogrzewaniem, roletami czy systemami bezpieczeństwa. Aby taki system działał poprawnie, potrzebne jest odpowiednie okablowanie sterujące, zasilanie dla centrali zarządzającej oraz właściwie rozmieszczone punkty dla czujników i elementów wykonawczych. Projekt elektryczny powinien przewidzieć te potrzeby, nawet jeśli nie planujesz wdrożenia Smart Home od razu.

Niezbędne przygotowania pod ładowarkę do samochodu elektrycznego

Wraz ze wzrostem popularności samochodów elektrycznych, coraz ważniejsze staje się przygotowanie instalacji pod domową ładowarkę. Wymaga ona dedykowanego obwodu zasilającego o odpowiedniej mocy oraz właściwego zabezpieczenia. Projekt powinien uwzględniać lokalizację punktu ładowania i niezbędną infrastrukturę, aby uniknąć kosztownych przeróbek w przyszłości.

Zasilanie dla pompy ciepła i rekuperacji

Nowoczesne systemy grzewcze, takie jak pompy ciepła, oraz systemy wentylacyjne z odzyskiem ciepła (rekuperacja), również wymagają odpowiedniego zaplanowania zasilania w projekcie elektrycznym. Często potrzebują one dedykowanych obwodów zasilających, aby zapewnić ich niezawodne działanie i optymalną efektywność energetyczną.

Ile kosztuje projekt instalacji elektrycznej i od czego zależy ostateczna cena

Kwestia kosztów jest niezwykle ważna dla każdego inwestora. Cena projektu instalacji elektrycznej dla domu jednorodzinnego może być zróżnicowana, ale warto wiedzieć, od czego zależy.

Czynniki wpływające na kosztorys – metraż, skomplikowanie, dodatkowe instalacje

Na ostateczną cenę projektu instalacji elektrycznej wpływa kilka kluczowych czynników:

• Powierzchnia domu: Im większy budynek, tym więcej pracy dla projektanta, co przekłada się na wyższą cenę.
• Stopień skomplikowania projektu: Standardowa instalacja będzie tańsza niż projekt uwzględniający skomplikowane systemy, takie jak zaawansowany Smart Home, rozbudowane oświetlenie zewnętrzne czy specjalistyczne zasilanie.
• Dodatkowe instalacje: Konieczność uwzględnienia w projekcie fotowoltaiki, magazynu energii, ładowarki do samochodu elektrycznego, pompy ciepła czy systemu rekuperacji znacząco zwiększa zakres prac i tym samym koszt projektu.
• Renoma biura projektowego: Doświadczone i cenione pracownie projektowe mogą mieć wyższe stawki, ale często gwarantują wyższą jakość i kompleksowość usług.

Przeczytaj również: Kanapa z funkcją spania nie tylko do kawalerki - poznaj jej potencjał aranżacyjny

Realne widełki cenowe na rynku – na co się przygotować

Obecnie ceny projektów instalacji elektrycznych dla domów jednorodzinnych są bardzo zróżnicowane. Wyceny mogą być oparte na stawce za metr kwadratowy, zazwyczaj w przedziale 15-30 zł/m². Alternatywnie, można spotkać się z wycenami ryczałtowymi, które wahają się od 1500 zł do nawet 5000 zł. Należy pamiętać, że są to ceny orientacyjne. Zawsze warto poprosić o indywidualną wycenę, przedstawiając swój projekt domu i oczekiwania co do instalacji.

Jak wybrać dobrego projektanta instalacji elektrycznych? Poradnik krok po kroku

Wybór odpowiedniego projektanta to klucz do stworzenia instalacji, która będzie bezpieczna, funkcjonalna i zgodna z przepisami. Oto kilka kroków, które pomogą Ci podjąć właściwą decyzję:

1. Sprawdź uprawnienia i doświadczenie: Upewnij się, że projektant posiada wymagane uprawnienia budowlane w specjalności elektrycznej. Zapytaj o doświadczenie w projektowaniu domów jednorodzinnych i poproś o przedstawienie przykładów podobnych realizacji.
2. Portfolio i referencje: Poproś o wgląd w portfolio zrealizowanych projektów. Referencje od poprzednich klientów mogą być cennym źródłem informacji o rzetelności i jakości pracy projektanta.
3. Komunikacja i podejście: Zwróć uwagę na to, jak projektant komunikuje się z Tobą. Czy słucha Twoich potrzeb, zadaje pytania i jest gotów do dialogu? Dobry projektant nie tylko wykona zlecenie, ale także doradzi i zaproponuje optymalne rozwiązania.
4. Zakres usług i umowa: Upewnij się, co dokładnie obejmuje cena projektu (np. czy zawiera poprawki, nadzór autorski). Zawsze podpisuj szczegółową umowę, która jasno określa zakres prac, terminy i koszty.
5. Terminowość: Zapytaj o realny termin realizacji projektu. Dotrzymywanie terminów jest ważnym wskaźnikiem profesjonalizmu.

Najczęstsze błędy przy projektowaniu instalacji elektrycznej i jak ich uniknąć

Nawet najlepszy projektant może popełnić błąd, a niedopatrzenia w projekcie instalacji elektrycznej mogą mieć poważne konsekwencje. Oto najczęstsze błędy i wskazówki, jak ich uniknąć:

• Niedoszacowanie przyszłych potrzeb: Brak przewidzenia dodatkowych gniazdek, punktów oświetleniowych czy przyszłych technologii (np. Smart Home) prowadzi do kosztownych przeróbek w przyszłości. Rozwiązanie: Dokładnie przemyśl swoje obecne i przyszłe potrzeby, a także porozmawiaj z projektantem o potencjalnych rozszerzeniach instalacji.
• Zbyt mała liczba gniazdek: Skutkuje koniecznością używania przedłużaczy i rozgałęźników, co jest nie tylko nieestetyczne, ale przede wszystkim niebezpieczne. Rozwiązanie: Zaplanuj więcej gniazdek, niż Ci się wydaje, że potrzebujesz, szczególnie w kuchni, salonie i miejscach pracy.
• Brak odpowiedniego podziału na obwody: Prowadzi do przeciążeń sieci i częstego wyłączania bezpieczników, co zakłóca codzienne funkcjonowanie domu. Rozwiązanie: Upewnij się, że projektant prawidłowo podzielił instalację na obwody, dedykując osobne linie dla urządzeń o dużym poborze mocy.
• Ignorowanie potencjału Smart Home: Brak przygotowania instalacji pod inteligentne rozwiązania ogranicza możliwości rozbudowy domu w przyszłości i może wymagać kosztownych przeróbek. Rozwiązanie: Nawet jeśli nie planujesz systemu Smart Home od razu, warto przewidzieć w projekcie dodatkowe okablowanie i punkty zasilania.
• Wybór niewykwalifikowanego projektanta: Skutkuje błędami w projekcie, niezgodnościami z przepisami i problemami na etapie wykonawstwa, a nawet zagrożeniem dla bezpieczeństwa. Rozwiązanie: Zawsze weryfikuj uprawnienia projektanta i jego doświadczenie.
• Brak weryfikacji projektu: Niewystarczające zapoznanie się z projektem i brak zgłaszania uwag przed jego zatwierdzeniem może prowadzić do akceptacji błędnych rozwiązań. Rozwiązanie: Dokładnie przeanalizuj projekt, zadawaj pytania i zgłaszaj wszelkie wątpliwości przed podpisaniem umowy lub rozpoczęciem prac.
