Rozdzielnica elektryczna to serce każdej instalacji, a jej schemat to nic innego jak szczegółowy plan, który opisuje, jak to serce pracuje. Niezależnie od tego, czy planujesz budowę domu, remont mieszkania, czy dopiero zaczynasz swoją przygodę z elektryką, zrozumienie zasad tworzenia i czytania schematów jest absolutnie kluczowe. To nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa Twojego i Twojej rodziny. Pozwól, że przeprowadzę Cię przez tajniki tego ważnego dokumentu.
Schemat rozdzielnicy elektrycznej: klucz do bezpieczeństwa i funkcjonalności instalacji
- Schemat to graficzne przedstawienie komponentów i połączeń rozdzielnicy.
- Kluczowe elementy to wyłącznik główny, RCD, MCB, SPD, szyny N i PE.
- W Polsce obowiązują normy PN-HD 60364, PN-EN 61439-3, PN-EN 60617.
- Rozróżniamy schematy jednokreskowe (uproszczone) i wielokreskowe (szczegółowe).
- Poprawne odczytanie wymaga znajomości symboli elektrycznych z PN-EN 60617.
- Projektowanie wymaga analizy zapotrzebowania na moc i doboru zabezpieczeń.
Dlaczego poprawny schemat rozdzielnicy to fundament bezpiecznego domu?
Czym jest schemat rozdzielnicy i jaką rolę pełni w instalacji elektrycznej?
Schemat rozdzielnicy elektrycznej to nic innego jak graficzne przedstawienie wszystkich jej komponentów, ich wzajemnych połączeń oraz sposobu, w jaki energia elektryczna jest w niej rozdzielana. Jest to niezwykle ważny dokument, który pełni kluczową rolę na każdym etapie życia instalacji od jej projektowania, przez wykonawstwo, aż po późniejszą eksploatację i ewentualne naprawy. Bez niego trudno mówić o bezpiecznej i funkcjonalnej instalacji, która będzie służyć przez lata. Dla osób planujących budowę czy remont, a także dla początkujących elektryków, zrozumienie tego dokumentu jest absolutnie fundamentalne.
Różnica między schematem a rzeczywistym układem w skrzynce – co musisz wiedzieć?
Często pojawia się pytanie, czy schemat rozdzielnicy musi idealnie odwzorowywać fizyczny układ przewodów w skrzynce. Odpowiedź brzmi: niekoniecznie. Schemat jest przede wszystkim planem logicznym, modelem abstrakcyjnym, który ma na celu ułatwienie zrozumienia działania całej instalacji. Pokazuje, jakie elementy są ze sobą połączone i jaka jest między nimi zależność. Rzeczywisty układ w skrzynce to już fizyczne rozmieszczenie tych elementów i przewodów. Schemat może nie uwzględniać dokładnego przebiegu każdego przewodu, ale musi precyzyjnie przedstawiać ich połączenia i logiczną strukturę działania całego systemu. To właśnie ta logiczna spójność jest najważniejsza.
Skutki błędów w schemacie: od awarii po ryzyko pożaru
Nieprawidłowo zaprojektowany lub zinterpretowany schemat rozdzielnicy to prosta droga do poważnych problemów. Konsekwencje mogą być naprawdę dotkliwe:
- Awarie sprzętu: Niewłaściwe zabezpieczenia mogą prowadzić do uszkodzenia podłączonych urządzeń.
- Brak ochrony przeciwporażeniowej: Kluczowe elementy zabezpieczające mogą nie działać poprawnie, co stwarza realne zagrożenie dla życia.
- Przeciążenia i zwarcia: Niewłaściwy dobór zabezpieczeń może skutkować niekontrolowanym przepływem prądu, prowadzącym do uszkodzeń.
- Ryzyko pożaru: Przeciążone obwody lub wadliwe połączenia to potencjalne źródło ognia.
- Zagrożenie życia: W skrajnych przypadkach błędy w instalacji elektrycznej mogą mieć tragiczne skutki.
Warto pamiętać, że błędy na etapie projektowania schematu niemal zawsze przekładają się na błędy wykonawcze, tworząc niebezpieczną dla użytkowników instalację.
Jak czytać schemat rozdzielnicy elektrycznej jak profesjonalista?
Klucz do sukcesu: najważniejsze symbole elektryczne według normy PN-EN 60617
Aby móc swobodnie poruszać się po schemacie rozdzielnicy, musisz znać jego język czyli symbole elektryczne. Podstawą w Polsce jest norma PN-EN 60617, która standaryzuje te oznaczenia. Bez znajomości tych symboli odczytanie schematu jest praktycznie niemożliwe. Na przykład, symbol prostokąta z kółkiem w środku zazwyczaj oznacza gniazdko elektryczne, a prostokąt z linią przekreślającą wyłącznik. Zrozumienie symbolu wyłącznika różnicowoprądowego (RCD), wyłącznika nadprądowego (MCB) czy ogranicznika przepięć (SPD) jest kluczowe dla oceny bezpieczeństwa instalacji. Podobnie, musisz rozróżniać symbole oznaczające przewód fazowy, neutralny (N) i ochronny (PE).
Schemat jednokreskowy a wielokreskowy – który i kiedy jest stosowany?
W dokumentacji elektrycznej spotkamy dwa główne typy schematów, każdy o innym zastosowaniu:
| Typ Schematu | Charakterystyka | Zastosowanie |
|---|---|---|
| Jednokreskowy | Uproszczona forma, przedstawia układ za pomocą pojedynczych linii, które symbolizują wiele przewodów. Nie pokazuje szczegółowych połączeń. | Często stosowany w projektach budowlanych do ogólnego zarysu obwodów elektrycznych, planów rozmieszczenia punktów świetlnych i gniazd. Pozwala na szybkie zorientowanie się w strukturze instalacji. |
| Wielokreskowy (zasadniczy) | Szczegółowy, dokładnie pokazuje wszystkie połączenia, każdy przewód z osobna, jego typ i przekrój. Daje pełny obraz funkcjonowania układu. | Niezbędny do faktycznego wykonania instalacji, jej diagnostyki, serwisu i wszelkich prac modernizacyjnych. Jest to dokumentacja wykonawcza. |
Śledzenie obwodów krok po kroku: od zasilania do gniazdka
Analiza schematu elektrycznego przypomina nieco śledzenie drogi prądu. Oto jak to zrobić krok po kroku:
- Zasilanie główne: Zacznij od punktu, w którym energia wchodzi do budynku lub mieszkania.
- Wyłącznik główny: Zobacz, gdzie znajduje się główny wyłącznik (rozłącznik izolacyjny), który pozwala na odcięcie całego zasilania.
- Ogranicznik przepięć (SPD): Zlokalizuj SPD, który chroni instalację przed przepięciami.
- Wyłączniki różnicowoprądowe (RCD): Zidentyfikuj RCD to kluczowe zabezpieczenie chroniące przed porażeniem. Zobacz, które obwody chroni każdy z nich.
- Wyłączniki nadprądowe (MCB): Następnie przejdź do MCB, które zabezpieczają poszczególne obwody przed przeciążeniem i zwarciem.
- Obwody odbiorcze: Śledź poszczególne obwody do ich końcowych punktów gniazdek, punktów oświetleniowych, czy innych odbiorników.
- Identyfikacja przewodów: Zwróć uwagę na oznaczenia przewodów fazowych (L), neutralnych (N) i ochronnych (PE), aby zrozumieć, jak są one poprowadzone i połączone.
Systematyczne analizowanie tych kroków pozwoli Ci zrozumieć logikę działania instalacji i jej zabezpieczeń.
Anatomia schematu: poznaj obowiązkowe komponenty każdej rozdzielnicy
Wyłącznik główny i ogranicznik przepięć – pierwsza linia obrony Twojej instalacji
Każda rozdzielnica elektryczna, niezależnie od jej wielkości, powinna być wyposażona w podstawowe elementy zapewniające bezpieczeństwo. Wyłącznik główny, często w formie rozłącznika izolacyjnego, to pierwszy punkt kontrolny. Pozwala on na całkowite odcięcie zasilania w całej instalacji, co jest niezbędne podczas prac konserwacyjnych lub w sytuacji awaryjnej. Tuż za nim zazwyczaj znajduje się ogranicznik przepięć (SPD). Jego zadaniem jest ochrona instalacji oraz podłączonych do niej urządzeń przed nagłymi skokami napięcia, które mogą być spowodowane na przykład uderzeniem pioruna. To właśnie te dwa elementy stanowią pierwszą linię obrony Twojego domu przed niebezpiecznymi zjawiskami elektrycznymi.
Wyłączniki różnicowoprądowe (RCD) – cichy strażnik chroniący przed porażeniem
Kolejnym niezwykle ważnym elementem każdej nowoczesnej rozdzielnicy są wyłączniki różnicowoprądowe (RCD). Ich działanie opiera się na wykrywaniu różnicy prądu płynącego w przewodzie fazowym i powracającego przewodem neutralnym. Jeśli ta różnica jest większa niż ustalona wartość (np. 30 mA), oznacza to, że prąd "ucieka" inną drogą na przykład przez ciało człowieka. W takiej sytuacji RCD natychmiast przerywa obwód, chroniąc przed śmiertelnym porażeniem. Zgodnie z przepisami, stosowanie RCD jest obowiązkowe w obwodach gniazd oraz w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki. To one są cichym strażnikiem Twojego bezpieczeństwa.
Wyłączniki nadprądowe (MCB) – zabezpieczenie poszczególnych obwodów
Każdy obwód elektryczny w Twoim domu od oświetlenia po gniazdka musi być odpowiednio zabezpieczony. Za to odpowiadają wyłączniki nadprądowe (MCB). Ich głównym zadaniem jest ochrona konkretnego obwodu przed skutkami przeciążeń (np. podłączenie zbyt wielu urządzeń do jednego gniazdka) oraz zwarć (nagłego, gwałtownego przepływu prądu). MCB reagują na zbyt wysoki prąd, automatycznie wyłączając dany obwód, zanim dojdzie do uszkodzenia przewodów lub zaprószenia ognia. Dzięki nim poszczególne części instalacji są chronione niezależnie, co zapewnia stabilność i bezpieczeństwo całej sieci elektrycznej.
Listwy N i PE oraz lampki kontrolne – elementy porządkujące i informacyjne
Oprócz głównych elementów zabezpieczających, w rozdzielnicy znajdują się również inne, równie ważne komponenty. Listwy zaciskowe N (neutralny) i PE (ochronny) służą do uporządkowanego i bezpiecznego łączenia wielu przewodów neutralnych i ochronnych w jednym punkcie. Dzięki nim instalacja jest bardziej przejrzysta i łatwiejsza w serwisowaniu. Często w rozdzielnicach montuje się również lampki sygnalizacyjne, które informują o obecności napięcia na poszczególnych fazach. Są to elementy czysto informacyjne i diagnostyczne, które pomagają szybko zorientować się w stanie instalacji.
Projektowanie schematu rozdzielnicy krok po kroku
Krok 1: Analiza zapotrzebowania na moc i planowanie obwodów
Zanim zaczniesz rysować jakikolwiek schemat, musisz dokładnie przeanalizować, czego Twoja instalacja będzie potrzebować. To oznacza ustalenie, jakie urządzenia elektryczne będą zasilane w poszczególnych pomieszczeniach i jakie jest ich szacunkowe zapotrzebowanie na moc. Na tej podstawie planuje się logiczne obwody. Na przykład, w kuchni często wydziela się osobne obwody dla lodówki, kuchenki, zmywarki, a także dla grupy gniazd ogólnego użytku. Podobnie w łazience czy garażu. Dobrze zaplanowane obwody to podstawa funkcjonalności i bezpieczeństwa instalacji.
Krok 2: Dobór odpowiednich zabezpieczeń do konkretnych obwodów
Kiedy już wiesz, jakie obwody będą potrzebne, przychodzi czas na dobór odpowiednich zabezpieczeń. Dla każdego obwodu musisz wybrać właściwy wyłącznik nadprądowy (MCB), uwzględniając jego prąd znamionowy (amperaż) i charakterystykę (np. B, C, D, zależnie od typu odbiornika). Równie ważne jest dobranie wyłącznika różnicowoprądowego (RCD) określenie jego prądu znamionowego oraz czułości (np. 30 mA dla ochrony przeciwporażeniowej). Pamiętaj, że dobór ten musi być zgodny z mocą podłączanych odbiorników oraz, co najważniejsze, z obowiązującymi normami i przepisami. To kluczowy etap zapewniający bezpieczeństwo.
Krok 3: Rysowanie schematu – darmowe programy i dobre praktyki
Obecnie istnieje wiele narzędzi, które ułatwiają tworzenie schematów elektrycznych. Oprócz profesjonalnych programów CAD, takich jak SEE Electrical czy SOLIDWORKS Electrical, dostępne są również darmowe alternatywy, na przykład KiCad czy Fritzing. Niezależnie od wybranego narzędzia, warto przestrzegać kilku dobrych praktyk. Schemat musi być czytelny, z konsekwentnym użyciem standardowych symboli. Logiczny i uporządkowany układ ułatwia zrozumienie jego treści. Pamiętaj, że schemat to dokumentacja, która będzie służyć innym osobom, dlatego musi być zrozumiała.
Krok 4: Oznaczenia i opisy – jak stworzyć czytelną dokumentację?
Sam schemat graficzny to nie wszystko. Aby dokumentacja była kompletna i użyteczna, musi zawierać precyzyjne oznaczenia. Każdy obwód powinien być jasno opisany np. "Obwód gniazd salon", "Obwód oświetlenia kuchnia". Komponenty, takie jak wyłączniki, powinny mieć swoje nazwy lub numery zgodne z legendą. Warto również umieścić legendę użytych symboli, jeśli nie są one oczywiste. Czytelna i kompletna dokumentacja schematu jest nieoceniona podczas późniejszej eksploatacji, diagnostyki ewentualnych usterek, a także przy planowaniu ewentualnych modyfikacji instalacji.
Przykładowe schematy rozdzielnic: od mieszkania po dom jednorodzinny

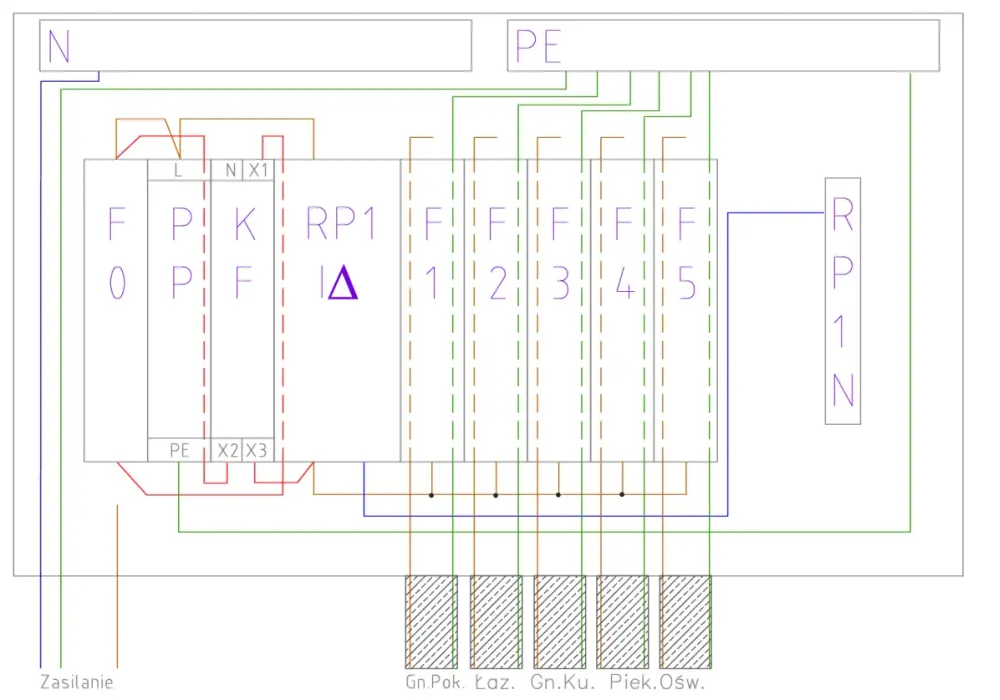

Wzór: Schemat rozdzielnicy jednofazowej w mieszkaniu w bloku
Typowa rozdzielnica jednofazowa w mieszkaniu w bloku jest zazwyczaj stosunkowo prosta i funkcjonalna. Jej sercem jest zasilanie jednofazowe, które następnie przechodzi przez wyłącznik główny. Dalej zazwyczaj znajduje się jeden lub więcej wyłączników różnicowoprądowych (RCD), które chronią poszczególne grupy obwodów. Każdy obwód jest następnie zabezpieczony wyłącznikiem nadprądowym (MCB). W takim schemacie możemy wyróżnić kilka podstawowych obwodów: jeden lub dwa obwody na gniazda w pokojach, osobny obwód na kuchnię (często z mocniejszym zabezpieczeniem), obwód na łazienkę oraz obwód oświetleniowy. Jest to rozwiązanie ekonomiczne i wystarczające dla większości mieszkań.
Wzór: Schemat rozdzielnicy trójfazowej dla domu jednorodzinnego
Rozdzielnica trójfazowa, typowa dla domów jednorodzinnych, jest znacznie bardziej rozbudowana. Zasilanie trójfazowe pozwala na równomierne rozłożenie obciążenia na trzy fazy, co jest kluczowe przy większym zapotrzebowaniu na moc. W takiej rozdzielnicy znajdziemy wyłącznik główny, ogranicznik przepięć (SPD), a często także kilka wyłączników różnicowoprądowych (RCD) mogą to być zarówno RCD nieselektywne (chroniące mniejsze grupy obwodów), jak i selektywne (które zapewniają, że w razie awarii wyłączy się tylko najbliższe zabezpieczenie). Liczba obwodów zabezpieczonych MCB jest znacznie większa, co pozwala na precyzyjne zasilanie poszczególnych pomieszczeń i urządzeń. Taka konfiguracja jest niezbędna do zasilania urządzeń o dużej mocy, takich jak pompy ciepła czy płyty indukcyjne.
Jak dostosować schemat do zasilania urządzeń o dużej mocy (płyta indukcyjna, pompa ciepła)?
Urządzenia o znacznym zapotrzebowaniu na moc, takie jak nowoczesne płyty indukcyjne, piekarniki elektryczne czy pompy ciepła, wymagają specjalnego podejścia w projektowaniu schematu rozdzielnicy. Przede wszystkim, każde takie urządzenie powinno mieć dedykowany, osobny obwód. Przewody zasilające te urządzenia muszą mieć odpowiednio większy przekrój, aby wytrzymać obciążenie. Co więcej, wyłącznik nadprądowy (MCB) chroniący taki obwód musi być dobrany z odpowiednim amperażem, a w przypadku urządzeń trójfazowych musi to być wyłącznik trójfazowy. W instalacji trójfazowej kluczowe jest również równomierne rozłożenie obciążenia na poszczególne fazy, aby uniknąć ich przeciążenia i zapewnić stabilną pracę całego systemu.
Najczęstsze błędy przy tworzeniu i interpretacji schematów – jak ich unikać?
Brak selektywności zabezpieczeń – dlaczego to poważny problem?
Jednym z poważniejszych błędów w projektowaniu instalacji elektrycznej jest brak selektywności zabezpieczeń. Oznacza to, że w przypadku wystąpienia awarii (np. zwarcia), zamiast wyłączyć się tylko najbliższe zabezpieczenie (np. MCB danego obwodu), wyłącza się zabezpieczenie nadrzędne, często zasilające całą rozdzielnicę lub jej dużą część. Skutkuje to niepotrzebnym wyłączeniem zasilania w całym domu lub jego znacznej części, nawet w przypadku drobnej usterki. Brak selektywności utrudnia również lokalizację źródła problemu. Poprawne zaprojektowanie selektywności polega na odpowiednim doborze charakterystyk i wartości znamionowych kolejnych zabezpieczeń w szeregu.
Nieprawidłowe łączenie przewodów N i PE
Kwestia połączenia przewodów neutralnych (N) i ochronnych (PE) jest niezwykle ważna dla bezpieczeństwa. W nowoczesnych instalacjach, opartych o system TN-S, przewody N i PE muszą być rozdzielone w rozdzielnicy i nie mogą być ze sobą łączone w żadnym innym miejscu instalacji. Połączenie ich poza punktem rozdziału PEN (w przypadku systemu TN-C-S) lub w ogóle brak prawidłowego rozdziału w nowej instalacji jest poważnym błędem. Może to prowadzić do niebezpiecznego przepływu prądu przez obudowy urządzeń, stwarzając realne ryzyko porażenia elektrycznego. Schemat musi jasno pokazywać prawidłowy podział tych przewodów.
Zbyt mała rezerwa miejsca na przyszłą rozbudowę instalacji
Często popełnianym błędem jest projektowanie rozdzielnicy "na styk", bez przewidywania przyszłych potrzeb. W miarę rozwoju technologii i zmieniających się potrzeb domowników, może pojawić się konieczność dołożenia nowych obwodów na przykład na potrzeby inteligentnego domu, dodatkowych gniazd, czy nowych urządzeń AGD. Jeśli rozdzielnica jest już całkowicie wypełniona, jej rozbudowa staje się problematyczna i kosztowna, często wymagając wymiany całej obudowy. Zawsze warto zostawić wolne miejsca na dodatkowe moduły, co zapewni elastyczność i ułatwi przyszłe modyfikacje instalacji.
Schemat rozdzielnicy a przepisy – co musisz wiedzieć o normach w Polsce?
Kluczowe wymagania norm PN-HD 60364 i PN-EN 61439-3
Projektowanie i wykonanie instalacji elektrycznych w Polsce jest ściśle regulowane przez szereg norm. Kluczowe znaczenie mają tutaj dwie serie norm. PN-HD 60364 to obszerny zbiór norm dotyczących instalacji elektrycznych niskiego napięcia. Określa on zasady ochrony przeciwporażeniowej, zasady doboru przewodów, zabezpieczeń oraz wiele innych aspektów technicznych. Z kolei norma PN-EN 61439-3 dotyczy konkretnie rozdzielnic niskiego napięcia przeznaczonych do użytku przez osoby niewykwalifikowane (tzw. DBO Distribution Boards for households and similar installations), czyli typowych rozdzielnic, które spotykamy w domach i mieszkaniach. Określa ona wymagania dotyczące ich budowy, bezpieczeństwa i funkcjonalności. Nie można zapomnieć również o normie PN-EN 60617, która definiuje symbole graficzne stosowane w schematach. Przestrzeganie tych norm jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa użytkowników.
Kto może legalnie wykonać i podłączyć rozdzielnicę zgodnie ze schematem?
Prace związane z instalacją elektryczną, a zwłaszcza montaż i podłączenie rozdzielnicy, to zadania wymagające specjalistycznej wiedzy i uprawnień. W Polsce, zgodnie z obowiązującymi przepisami, takie prace mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków posiadających odpowiednie uprawnienia, najczęściej potwierdzone świadectwem kwalifikacyjnym typu "E" (eksploatacja) i/lub "D" (dozór) w zakresie eksploatacji urządzeń, instalacji i sieci elektroenergetycznych, wydanym przez komisję kwalifikacyjną (np. SEP). Samodzielne próby wykonania takich prac przez osoby bez odpowiedniego doświadczenia i wiedzy są skrajnie niebezpieczne i mogą prowadzić do poważnych wypadków, pożarów, a także są niezgodne z prawem.
Przeczytaj również: Najpopularniejsze kolory farb do sypialni na sezon 2025/2026
Dlaczego gotowy schemat jest niezbędny do odbioru technicznego budynku?
Każda nowo wykonana instalacja elektryczna, w tym rozdzielnica, podlega odbiorowi technicznemu. Schemat rozdzielnicy jest integralną częścią dokumentacji technicznej budynku i jest jednym z dokumentów wymaganych przez inspektorów nadzoru budowlanego podczas odbioru. Stanowi on dowód na to, że wykonana instalacja jest zgodna z projektem, obowiązującymi normami i przepisami prawa. Posiadanie kompletnej i prawidłowo wykonanej dokumentacji, w tym czytelnego schematu, jest kluczowe nie tylko dla legalności obiektu, ale także dla ewentualnych przyszłych działań związanych z ubezpieczeniem czy serwisowaniem instalacji.
