Uziemienie w starej instalacji - Konieczność. Jak je wykonać?

Modernizacja starych instalacji elektrycznych, zwłaszcza tych pochodzących sprzed lat 90. , często wymaga wykonania uziemienia, którego pierwotnie nie było. Instalacje te, zazwyczaj dwużyłowe w układzie TN-C, wykorzystywały tzw. zerowanie jako podstawową formę ochrony przeciwporażeniowej. Zerowanie polega na połączeniu styku ochronnego (bolca) w gniazdku z przewodem neutralnym (N), co w razie awarii ma spowodować zadziałanie bezpiecznika. Uziemienie jest jednak rozwiązaniem nowocześniejszym i znacznie bezpieczniejszym, polegającym na stworzeniu bezpośredniego połączenia instalacji z gruntem za pomocą dedykowanego przewodu ochronnego (PE), najczęściej o żółto-zielonej izolacji. W tym poradniku pokażę Ci, dlaczego jest to tak ważne i jak podejść do tego zadania, aby zapewnić bezpieczeństwo sobie i swojej rodzinie.

Dlaczego uziemienie w starym domu to nie luksus, a absolutna konieczność?

Ukryte zagrożenia w dwużyłowej instalacji: Co grozi Tobie i Twoim sprzętom?

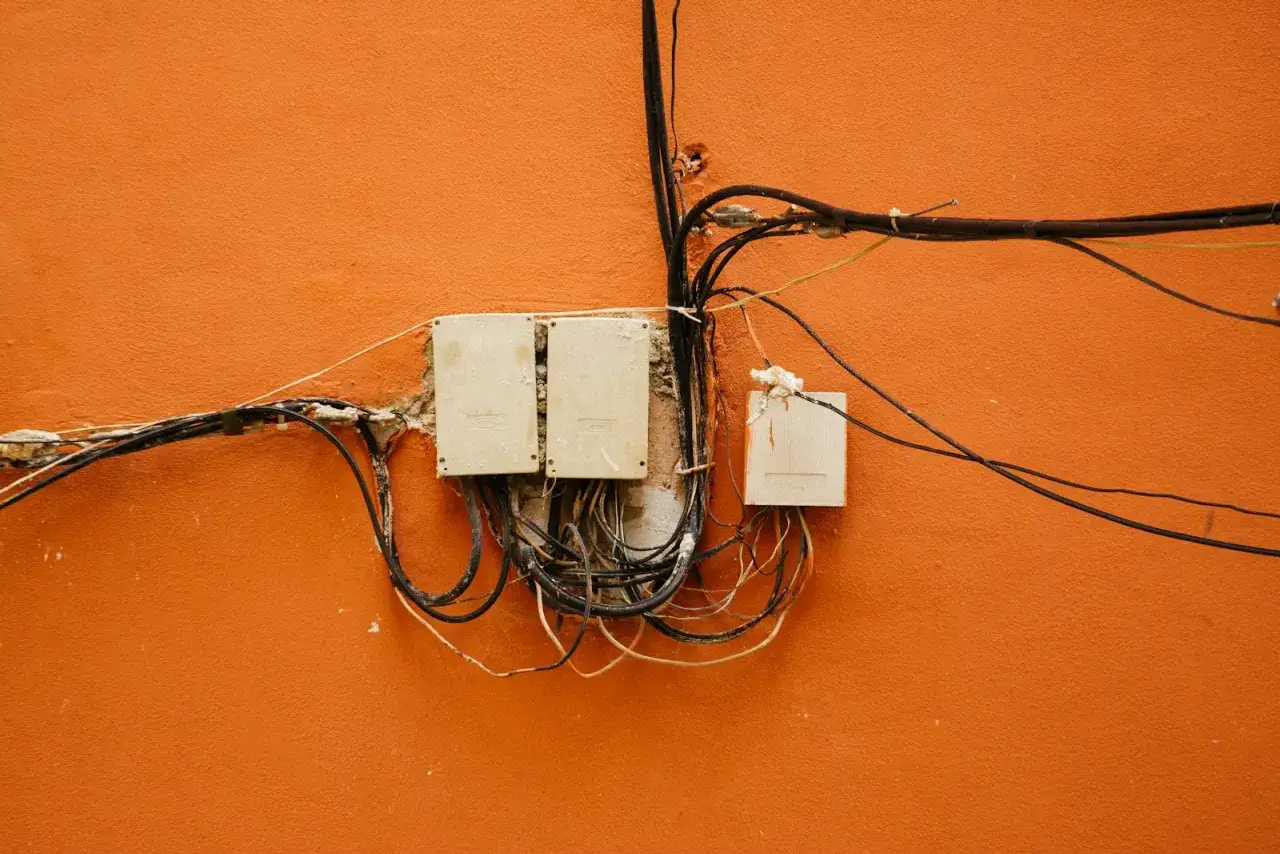

W starych instalacjach elektrycznych, szczególnie tych dwużyłowych, które często spotykamy w budynkach zbudowanych przed latami 90., brak uziemienia stanowi poważne zagrożenie. Instalacja dwużyłowa, znana jako system TN-C, nie posiada dedykowanego przewodu ochronnego. Oznacza to, że w przypadku awarii, na przykład zwarcia, które może doprowadzić do przepływu prądu po obudowach urządzeń, nie ma skutecznego odprowadzenia tego prądu do ziemi. Skutkuje to bezpośrednim ryzykiem porażenia prądem dla osób dotykających wadliwego sprzętu lub metalowych elementów instalacji. Co więcej, brak uziemienia zwiększa ryzyko pożaru, ponieważ prąd płynący przez nieprzewidziane ścieżki może przegrzewać przewody i materiały izolacyjne. Nowoczesny sprzęt elektroniczny, taki jak komputery, telewizory czy AGD, jest również bardzo wrażliwy na przepięcia i niestabilne napięcie, które mogą uszkodzić te urządzenia. Warto również pamiętać, że brak protokołu potwierdzającego bezpieczeństwo instalacji elektrycznej, w tym jej prawidłowe uziemienie, może stanowić problem w przypadku ubiegania się o odszkodowanie od ubezpieczyciela po wystąpieniu szkody.

Zerowanie kontra uziemienie – poznaj kluczową różnicę dla Twojego bezpieczeństwa

Często w starszych instalacjach spotykamy tak zwane zerowanie. Polega ono na połączeniu styku ochronnego w gniazdku elektrycznym bezpośrednio z przewodem neutralnym (N). W teorii, w przypadku wystąpienia zwarcia między przewodem fazowym a obudową urządzenia, powinno dojść do przepływu dużego prądu, który zadziała zabezpieczenie nadprądowe (bezpiecznik). Jednakże, zerowanie ma swoje wady. Przede wszystkim, jeśli przewód neutralny ulegnie uszkodzeniu lub przerwie się w innym miejscu instalacji, wszystkie podłączone urządzenia mogą znaleźć się pod niebezpiecznym napięciem. Nowoczesne i znacznie bezpieczniejsze rozwiązanie to uziemienie. Polega ono na połączeniu instalacji elektrycznej z gruntem za pomocą oddzielnego przewodu ochronnego PE, który zazwyczaj ma żółto-zieloną izolację. Przewód ten stanowi dodatkową ścieżkę dla prądu w przypadku awarii, odprowadzając go bezpiecznie do ziemi i minimalizując ryzyko porażenia. Uziemienie jest obecnie standardem w budownictwie i zapewnia najwyższy poziom ochrony przeciwporażeniowej.

Czy Twoja instalacja ma uziemienie? Proste metody, by to sprawdzić

• Sprawdź liczbę żył: Przyjrzyj się przewodowi zasilającemu urządzenia lub wychodzącemu ze ściany. Jeśli widzisz tylko dwa przewody (zazwyczaj czarny i niebieski), masz prawdopodobnie starą instalację dwużyłową bez uziemienia. Instalacja z uziemieniem będzie miała trzy żyły: fazową, neutralną i ochronną (PE).
• Obejrzyj gniazdka: Nowoczesne gniazdka elektryczne posiadają bolec ochronny, który jest połączony z przewodem PE. Jeśli Twoje gniazdka nie mają bolców lub mają tylko dwa otwory, najprawdopodobniej nie masz uziemienia.
• Poszukaj żółto-zielonego przewodu: W instalacjach z uziemieniem przewód ochronny PE ma charakterystyczną żółto-zieloną izolację. Jeśli widzisz taki przewód dochodzący do gniazdek lub rozdzielnicy, jest to dobry znak.

Pamiętaj! Nigdy nie próbuj samodzielnie otwierać gniazdek, puszek instalacyjnych ani rozdzielnic, jeśli nie masz odpowiedniej wiedzy i uprawnień. Może to być niebezpieczne, a nawet śmiertelne. Powyższe wskazówki mają charakter wyłącznie poglądowy.

Plan działania: Jak przygotować się do wykonania uziemienia?

Uziom otokowy czy szpilkowy? Wybierz najlepszą metodę dla swojego domu

W przypadku modernizacji istniejącej instalacji elektrycznej, gdy nie ma możliwości wykonania uziomu fundamentowego (czyli zintegrowanego z fundamentami budynku), najczęściej stosujemy dwie metody: uziom otokowy lub uziom szpilkowy. Uziom otokowy polega na ułożeniu taśmy metalowej, zwanej bednarką, w wykopie wykonanym wokół całego obwodu budynku. Jest to metoda skuteczna, szczególnie gdy mamy wystarczająco dużo miejsca wokół domu i warunki gruntowe sprzyjają dobremu przewodzeniu prądu, na przykład w wilgotnej glebie. Z kolei uziom szpilkowy, znany również jako uziom pionowy, polega na wbijaniu w ziemię długich metalowych prętów, zwanych szpilkami. Ta metoda jest często wybierana, gdy przestrzeń wokół budynku jest ograniczona lub gdy grunt jest trudny do kopania. Oba rozwiązania mają na celu stworzenie jak największej powierzchni kontaktu z ziemią, co przekłada się na niską rezystancję uziemienia.

Niezbędne materiały i narzędzia: Twoja lista zakupów

• Bednarka stalowa ocynkowana: Taśma o odpowiedniej szerokości i grubości, używana do wykonania uziomu otokowego.
• Pręty uziemiające (szpilki): Stalowe lub miedziane pręty o długości kilku metrów, wbijane w ziemię przy uziomie szpilkowym.
• Złączki do bednarki i prętów: Specjalne elementy służące do łączenia poszczególnych odcinków bednarki lub kolejnych szpilek, zapewniające ciągłość elektryczną.
• Przewód ochronny PE: Dedykowany przewód o żółto-zielonej izolacji, o odpowiednim przekroju, łączący uziom z instalacją w budynku.
• Łopata i szpadel: Niezbędne narzędzia do wykonania wykopu pod uziom otokowy.
• Młot wyburzeniowy lub ciężki młot: Do wbijania szpilek uziemiających w ziemię.
• Klucze i śrubokręty: Do dokręcania złączek i mocowania przewodów.
• Miernik rezystancji uziemienia: Specjalistyczne urządzenie do pomiaru rezystancji uziemienia używane wyłącznie przez elektryka z uprawnieniami.
• Taśma izolacyjna lub rury ochronne: Do zabezpieczenia wyprowadzenia przewodu uziemiającego.

Kwestie prawne i normy w pigułce: Co musisz wiedzieć o przepisach (PN-HD 60364)?

Wykonanie instalacji uziemiającej w Polsce regulowane jest przez szereg przepisów i norm, z których najważniejszą jest norma PN-HD 60364. Ten zbiór wymagań technicznych określa zasady projektowania, wykonania i kontroli instalacji elektrycznych niskiego napięcia, w tym systemów uziemień. Przestrzeganie tych norm jest absolutnie kluczowe nie tylko dla zapewnienia bezpieczeństwa użytkowników budynku, ale również dla legalności wykonanej instalacji. Niewłaściwie wykonane uziemienie może nie spełniać swojej funkcji ochronnej, a nawet stwarzać dodatkowe zagrożenia. Dlatego też, nawet jeśli samodzielnie wykonujesz prace fizyczne związane z układaniem bednarki czy wbijaniem szpilek, wszelkie prace związane z podłączeniem do instalacji oraz pomiary końcowe muszą być wykonane przez osobę z odpowiednimi uprawnieniami elektrycznymi.

Uziemienie szpilkowe krok po kroku – instrukcja dla domowego majsterkowicza

Krok 1: Wybór idealnego miejsca na wbicie uziomu

Wybór odpowiedniego miejsca na wbicie szpilek uziemiających jest kluczowy dla skuteczności całego systemu. Szukaj miejsca oddalonego od fundamentów budynku o co najmniej 1 metr, aby uniknąć zakłóceń i zapewnić dobre rozprowadzenie potencjału w gruncie. Idealnie, jeśli grunt w wybranym miejscu jest stale wilgotny wilgoć znacząco obniża rezystancję uziemienia. Unikaj miejsc, gdzie mogą przebiegać inne instalacje podziemne, takie jak rury wodociągowe, gazowe czy kanalizacyjne. Przed rozpoczęciem prac warto upewnić się, że w danym miejscu nie ma żadnych podziemnych przeszkód. Dostępność miejsca ułatwi również późniejsze prace związane z podłączeniem przewodu PE.

Krok 2: Prawidłowe pogrążanie szpilki i łączenie kolejnych prętów

1. Zacznij od wbijania pierwszej szpilki uziemiającej w wybrane miejsce. Użyj ciężkiego młota lub młota wyburzeniowego, aby stopniowo zagłębiać pręt w ziemi.
2. Jeśli jedna szpilka nie wystarcza do osiągnięcia wymaganej głębokości lub rezystancji, należy połączyć ze sobą kolejne pręty. Użyj do tego specjalnych łączników, które zapewniają solidne i trwałe połączenie elektryczne.
3. Wbijaj kolejne szpilki w taki sposób, aby utworzyły one linię lub łuk, zachowując między nimi odpowiednie odległości (zazwyczaj równe długości wbijanej szpilki), co zwiększa efektywną powierzchnię uziemienia.
4. Kontynuuj wbijanie, aż cała długość szpilek (lub ich połączonych odcinków) znajdzie się pod ziemią, pozostawiając jedynie niewielki fragment do podłączenia przewodu.

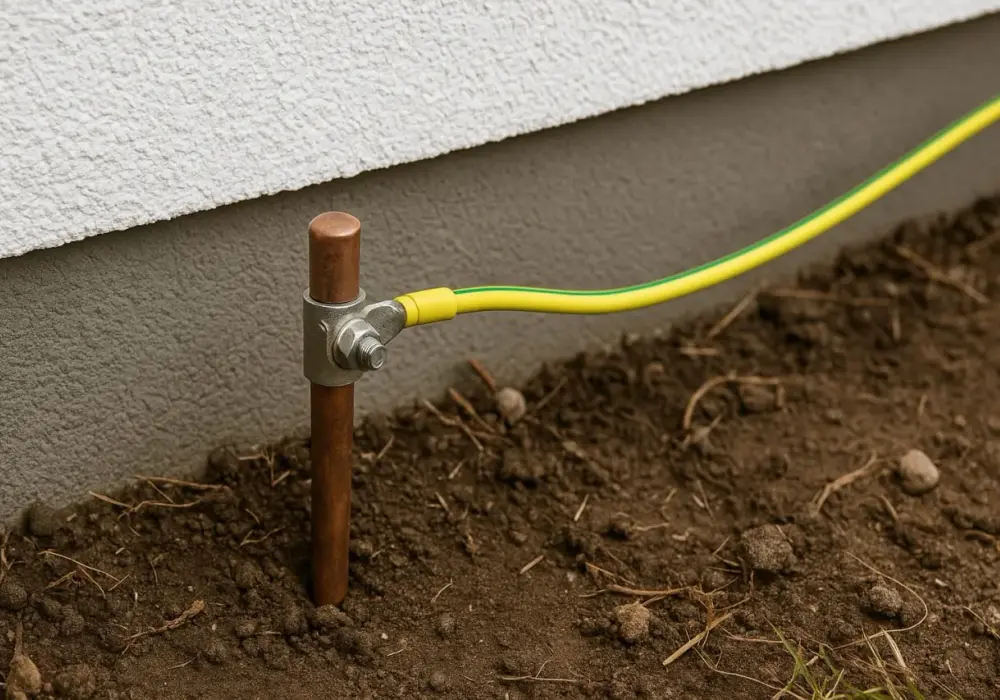

Krok 3: Podłączenie przewodu uziemiającego do uziomu

Po prawidłowym osadzeniu szpilek uziemiających, należy podłączyć do nich przewód ochronny PE. Użyj do tego celu specjalnych złączek zaciskowych, które zapewniają pewne i trwałe połączenie. Upewnij się, że złączka jest wykonana z materiału odpornego na korozję, na przykład mosiądzu lub stali nierdzewnej. Połączenie powinno być solidne, aby zapewnić niski opór elektryczny i niezawodność przez wiele lat. Przewód PE należy następnie bezpiecznie wyprowadzić w kierunku budynku.

Uziemienie otokowe – kiedy warto rozkopać ogródek wokół domu?

Krok 1: Planowanie i wykonanie wykopu pod bednarkę

Uziemienie otokowe wymaga wykonania wykopu wokół całego obwodu budynku. Zaplanuj trasę wykopu tak, aby omijać wszelkie istniejące instalacje podziemne, takie jak rury czy kable. Zalecana głębokość wykopu to minimum 60 centymetrów, a odległość od fundamentów domu powinna wynosić około 1 metra. Pozwoli to na odpowiednie zakotwiczenie uziomu i zapewni jego skuteczne działanie. Wykop powinien być na tyle szeroki, aby umożliwić swobodne ułożenie i ewentualne połączenie odcinków bednarki.

Krok 2: Układanie i łączenie taśmy uziemiającej

1. Rozpocznij układanie bednarki w przygotowanym wykopie, zgodnie z zaplanowaną trasą wokół budynku.
2. Jeśli długość jednej taśmy jest niewystarczająca, należy połączyć ze sobą kolejne odcinki. Użyj do tego celu specjalnych złączek, które zapewniają nie tylko mechaniczne połączenie, ale przede wszystkim ciągłość elektryczną.
3. Upewnij się, że wszystkie połączenia są wykonane starannie i są dobrze zabezpieczone przed korozją.
4. Po ułożeniu całej bednarki, pozostaw niewielki fragment wystający ponad powierzchnię ziemi w miejscu, gdzie będzie wyprowadzany przewód PE do budynku.

Krok 3: Wyprowadzenie przewodu do budynku

Po ułożeniu i połączeniu całej bednarki, należy wyprowadzić przewód ochronny PE z systemu uziemiającego do wnętrza budynku. Przewód ten powinien być podłączony do bednarki za pomocą odpowiedniej złączki. Następnie, cały odcinek przewodu wychodzący z ziemi powinien być odpowiednio zabezpieczony przed uszkodzeniami mechanicznymi, wilgocią i korozją. Można do tego celu użyć specjalnych rur ochronnych lub solidnie zaizolować połączenie. Przewód PE należy następnie poprowadzić w sposób bezpieczny do głównej rozdzielnicy elektrycznej w domu.

Moment kluczowy: Podłączenie uziemienia do instalacji domowej

Od uziomu do rozdzielnicy – jak poprowadzić przewód PE?

Poprowadzenie przewodu ochronnego PE od wykonanego uziomu (szpilkowego lub otokowego) do głównej rozdzielnicy elektrycznej w budynku wymaga staranności i przestrzegania zasad bezpieczeństwa. Przewód PE musi mieć odpowiedni przekrój, dobrany do przekroju przewodów fazowych instalacji. Należy go układać w sposób chroniący go przed uszkodzeniami mechanicznymi, na przykład w peszlu lub korytkach kablowych. Unikaj prowadzenia go w pobliżu przewodów sygnałowych, aby zapobiec ewentualnym zakłóceniom. Bezpieczne i estetyczne ułożenie przewodu PE jest równie ważne, jak jego prawidłowe podłączenie.

Rola szyny wyrównawczej: Serce Twojego nowego systemu ochrony

W głównej rozdzielnicy elektrycznej znajduje się kluczowy element systemu uziemienia szyna wyrównawcza, często oznaczana jako GSU (Główna Szyna Wyrównawcza). To właśnie do tej szyny podłączany jest przewód ochronny PE doprowadzony z uziomu. Szyna ta stanowi centralny punkt, do którego podłącza się również inne elementy wymagające uziemienia, takie jak metalowe rury instalacji wodnej, gazowej, centralnego ogrzewania, a także metalowe elementy konstrukcyjne budynku. Dzięki temu wszystkie te elementy są ze sobą połączone elektrycznie i mają ten sam potencjał, co znacząco zwiększa bezpieczeństwo użytkowania instalacji.

Modernizacja z głową: Przejście z instalacji TN-C na bezpieczną TN-C-S

Wiele starych budynków, zwłaszcza z wielkiej płyty, posiada instalację typu TN-C, gdzie przewód neutralny (N) i ochronny (PE) są połączone w jeden przewód PEN. Proces modernizacji często polega na przejściu na bezpieczniejszy układ TN-C-S. Kluczowym etapem tej modernizacji jest rozdział przewodu PEN na osobne przewody N i PE już w rozdzielnicy głównej. Przewód PE jest następnie podłączany do szyny wyrównawczej i dalej do uziemienia, a przewód N do szyny neutralnej. Jest to operacja krytyczna dla bezpieczeństwa i wymaga precyzji oraz wiedzy elektrycznej. Tylko wykwalifikowany elektryk jest w stanie prawidłowo wykonać ten etap, zapewniając, że instalacja będzie spełniać wymogi bezpieczeństwa i norm.

Nie rób tego sam! Kiedy musisz wezwać elektryka z uprawnieniami?

Pomiar rezystancji uziemienia: Test, który decyduje o bezpieczeństwie

Po wykonaniu prac związanych z uziemieniem, absolutnie kluczowe jest przeprowadzenie pomiaru rezystancji uziemienia. Ten pomiar musi wykonać elektryk posiadający odpowiednie uprawnienia i dysponujący specjalistycznym miernikiem. Rezystancja uziemienia określa, jak skutecznie system odprowadza prąd do ziemi. Dla domów jednorodzinnych dopuszczalna wartość rezystancji uziemienia nie powinna przekraczać 30 Ω. Niższa wartość oznacza lepszą ochronę. Tylko prawidłowy pomiar i jego wynik zgodny z normami gwarantują, że system uziemienia spełnia swoje zadanie i zapewnia wysoki poziom bezpieczeństwa.

Ostateczne podłączenie i protokół: Dlaczego dokument od fachowca jest tak ważny?

Finalne podłączenie uziemienia do instalacji elektrycznej w rozdzielnicy, a także wszelkie prace związane z modernizacją układu sieci, muszą być wykonane wyłącznie przez elektryka z uprawnieniami. Po zakończeniu prac fachowiec ten powinien wystawić protokół z pomiarów i wykonania instalacji. Dokument ten jest niezwykle ważny stanowi dowód na to, że instalacja została wykonana zgodnie z obowiązującymi normami i przepisami, a tym samym jest bezpieczna. Posiadanie takiego protokołu jest często wymagane przez ubezpieczycieli w przypadku wystąpienia szkody, a także przez nadzór budowlany. Jest to Twoje pisemne potwierdzenie, że instalacja jest bezpieczna i zgodna z prawem.

Przeczytaj również: Jak wyczyścić pożółkły brodzik akrylowy?

Szacunkowe koszty modernizacji: Ile zapłacisz za materiały, a ile za robociznę?

Koszt wykonania uziemienia w starym domu może być zróżnicowany i zależy od wielu czynników, takich jak wybrana metoda (uziom otokowy czy szpilkowy), warunki gruntowe, dostępność materiałów oraz stawki obowiązujące w danym regionie. Generalnie, można szacować, że koszt materiałów do wykonania uziemienia waha się od kilkuset do około tysiąca złotych. Natomiast koszt robocizny, wliczając w to prace ziemne oraz niezbędne prace elektryczne związane z podłączeniem i pomiarami, może wynieść od 1000 zł do nawet 2500 zł lub więcej. Całkowity koszt modernizacji, uwzględniający zarówno materiały, jak i profesjonalną robociznę, może więc zamknąć się w przedziale od 1500 zł do 3500 zł, a w bardziej skomplikowanych przypadkach nawet przekroczyć tę kwotę.
