Zbrojenie ścian fundamentowych to fundament bezpieczeństwa i trwałości Twojego budynku. Choć często niewidoczne pod grubą warstwą betonu, stalowe pręty odgrywają kluczową rolę w zapewnieniu stabilności i odporności konstrukcji na lata. Zaniedbanie tego etapu może prowadzić do kosztownych i trudnych do naprawienia problemów w przyszłości. W tym artykule przyjrzymy się dogłębnie, dlaczego zbrojenie jest tak ważne, jakie normy i materiały obowiązują, a także jak prawidłowo wykonać ten element, aby Twój dom służył Ci bezpiecznie przez dekady.
Dlaczego solidne zbrojenie ściany fundamentowej to inwestycja w spokój na dekady?
Rola zbrojenia – niewidzialny bohater Twojego domu
Beton, choć niezwykle wytrzymały na ściskanie, ma jedną znaczącą wadę jest bardzo słaby na rozciąganie. Ściany fundamentowe, jako pierwszy element konstrukcyjny budynku, są narażone na różnorodne siły. Mogą to być naprężenia wynikające z nierównomiernego osiadania gruntu, obciążenia przenoszone z wyższych kondygnacji, a także zmiany temperatury i wilgotności. Bez odpowiedniego wsparcia, betonowe fundamenty mogłyby łatwo ulec pęknięciu pod wpływem tych sił rozciągających. Tutaj z pomocą przychodzi zbrojenie. Stalowe pręty, umieszczone strategicznie w betonie, przejmują te właśnie siły rozciągające, chroniąc fundament przed deformacjami i pękaniem. To właśnie dzięki zbrojeniu fundamenty zachowują swoją integralność strukturalną i stabilność, stanowiąc niezawodną podstawę dla całego domu.
Można powiedzieć, że zbrojenie działa jak "szkielet" dla betonu. Tworzy kompozytowy materiał żelbet który łączy najlepsze cechy obu składników: wytrzymałość betonu na ściskanie i wytrzymałość stali na rozciąganie. Ta synergia jest kluczowa dla długowieczności i bezpieczeństwa każdej konstrukcji budowlanej, a fundamenty są jej absolutną podstawą.
Co się stanie, gdy zbrojenie jest wykonane nieprawidłowo lub pominięte?
Pominięcie zbrojenia lub jego nieprawidłowe wykonanie to prosta droga do poważnych problemów konstrukcyjnych. Najczęściej objawia się to pękaniem ścian fundamentowych. Te pęknięcia nie tylko szpecą, ale przede wszystkim osłabiają całą konstrukcję. Mogą prowadzić do nierównomiernego osiadania budynku, co z kolei objawia się pęknięciami na ścianach wyższych kondygnacji, problemami z drzwiami i oknami, a nawet uszkodzeniem dachu. W skrajnych przypadkach, szczególnie przy znacznym obciążeniu lub niekorzystnych warunkach gruntowych, może dojść do katastrofy budowlanej.
Naprawa fundamentów, które zostały wykonane z błędami zbrojeniowymi, jest niezwykle trudna, czasochłonna i generuje ogromne koszty. Często wymaga odkrycia fundamentów, wzmocnienia ich specjalnymi technikami lub nawet częściowej przebudowy. Dlatego tak ważne jest, aby przyłożyć szczególną wagę do prawidłowego wykonania zbrojenia już na etapie budowy fundamentów. Precyzja na tym etapie to gwarancja spokoju na lata.
Fundamenty zgodne z prawem – jakie normy i materiały obowiązują w Polsce?
Eurokod 2 (PN-EN 1992-1-1): Biblia każdego konstruktora
W Polsce projektowanie i wykonawstwo konstrukcji betonowych i żelbetowych, w tym fundamentów, jest ściśle regulowane przez normy. Podstawowym dokumentem, który musi być przestrzegany, jest norma PN-EN 1992-1-1, znana szerzej jako Eurokod 2. Jest to zbiór zasad i wymagań dotyczących projektowania konstrukcji nośnych z betonu. Określa ona szczegółowo, jakie materiały można stosować, jak obliczać nośność elementów, jakie są zasady wykonania, a także jakie procedury kontroli należy przeprowadzić. Przestrzeganie wytycznych Eurokodu 2 jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa użytkowania budynku.
Stal stali nierówna: Jaką klasę i średnicę prętów wybrać do ścian fundamentowych?
Wybór odpowiedniej stali zbrojeniowej ma kluczowe znaczenie dla wytrzymałości fundamentów. Do zbrojenia głównego, czyli prętów biegnących wzdłuż ściany fundamentowej, najczęściej stosuje się pręty żebrowane. Dlaczego żebrowane? Ponieważ ich powierzchnia z nacięciami i wypukłościami zapewnia znacznie lepszą przyczepność do betonu w porównaniu do prętów gładkich. Zazwyczaj stosuje się pręty o średnicy od 12 mm do 16 mm. W Polsce najczęściej spotykane są pręty ze stali klasy A-III lub A-IIIN, które w nomenklaturze europejskiej odpowiadają oznaczeniom takim jak B500A lub B500B. Te oznaczenia informują nas o granicy plastyczności stali (w tym przypadku 500 MPa megapascali), co jest kluczowym parametrem określającym jej wytrzymałość na rozciąganie.
Strzemiona – niepozorne, a kluczowe dla stabilności szkieletu
Strzemiona to pręty zbrojeniowe o mniejszej średnicy, które otaczają pręty główne, tworząc rodzaj "klatki". Choć mogą wydawać się mniej istotne niż główne pręty podłużne, ich rola jest nie do przecenienia. Strzemiona stabilizują pręty główne, zapobiegając ich wyboczeniu (wygięciu) pod wpływem obciążeń. Dodatkowo, przenoszą one siły ścinające, które również działają na fundament. Do wykonania strzemion zazwyczaj używa się prętów o średnicy 6 mm lub 8 mm, które mogą być gładkie lub również żebrowane.
Klasa betonu a trwałość fundamentu – co musisz wiedzieć o C16/20 i wyższych?
Wybór odpowiedniej klasy betonu jest równie ważny, jak dobór właściwego zbrojenia. Dla ścian fundamentowych, które są narażone na stałe obciążenia i kontakt z wilgotnym gruntem, zaleca się stosowanie betonu o klasie co najmniej C16/20. Oznaczenie to pochodzi z normy europejskiej. Litera "C" oznacza beton, a liczby wskazują na jego wytrzymałość na ściskanie. Pierwsza liczba (16) to minimalna wytrzymałość charakterystyczna na ściskanie w megapaskalach (MPa) dla próbek walcowych, a druga liczba (20) dla próbek w kształcie kostki. Starsze oznaczenie B20 jest powszechnie jeszcze używane i odpowiada mniej więcej klasie C16/20. Odpowiednia klasa betonu zapewnia, że fundament będzie w stanie przenieść obciążenia i oprzeć się działaniu czynników zewnętrznych, takich jak mróz czy wilgoć, współpracując efektywnie ze zbrojeniem.
Zbrojenie ściany fundamentowej krok po kroku – praktyczny przewodnik wykonawcy
Wykonanie zbrojenia fundamentów wymaga precyzji i przestrzegania określonych zasad. Poniżej przedstawiamy praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez ten proces, pomagając uniknąć najczęstszych błędów.
Krok 1: Przygotowanie szkieletu – jak wiązać pręty główne i strzemiona?
Pierwszym etapem jest przygotowanie szkieletu zbrojeniowego. W przypadku standardowych ścian fundamentowych, typowy schemat zakłada użycie czterech prętów głównych dwóch biegnących wzdłuż dolnej części fundamentu i dwóch wzdłuż górnej. Te pręty są następnie łączone za pomocą strzemion. Strzemiona umieszcza się w regularnych odstępach, zazwyczaj co 30 do 40 centymetrów, aby zapewnić stabilność i odpowiednie rozłożenie sił. Pręty główne i strzemiona należy solidnie związać ze sobą za pomocą drutu wiązałkowego. Ważne jest, aby wiązania były mocne i równomiernie rozmieszczone, co zapewni sztywność całego szkieletu i zapobiegnie jego deformacji podczas betonowania.
Krok 2: Kluczowa rola otuliny – jak zapewnić 5 cm ochrony przed korozją?
Otulina betonowa to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią pręta zbrojeniowego a zewnętrzną powierzchnią elementu betonowego. Jej głównym zadaniem jest ochrona stali zbrojeniowej przed korozją. Wilgoć i agresywne substancje zawarte w gruncie mogą przenikać do betonu i atakować stal, prowadząc do jej rdzewienia, a w konsekwencji do osłabienia całej konstrukcji. Dlatego tak ważne jest zachowanie odpowiedniej grubości otuliny. Zgodnie z przepisami, dla fundamentów mających bezpośredni kontakt z gruntem, minimalna grubość otuliny betonowej powinna wynosić 50 mm. Zapewnienie tej grubości jest kluczowe dla długoterminowej trwałości fundamentów.

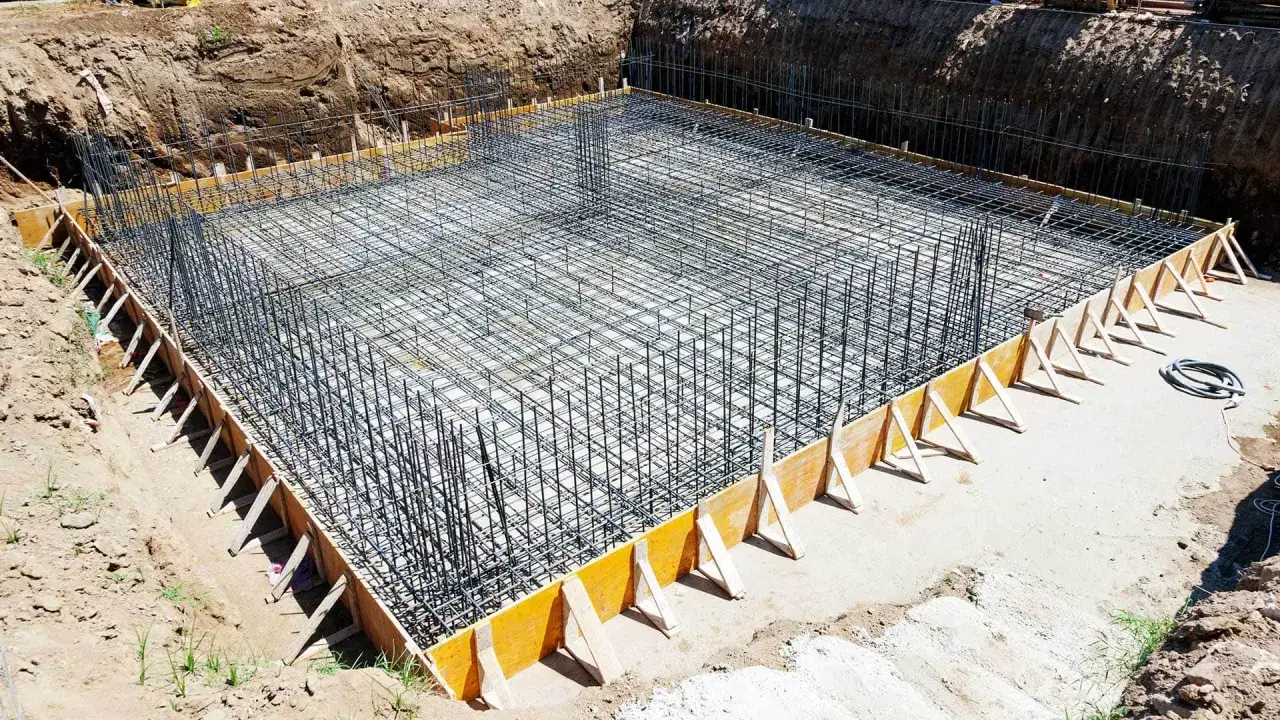

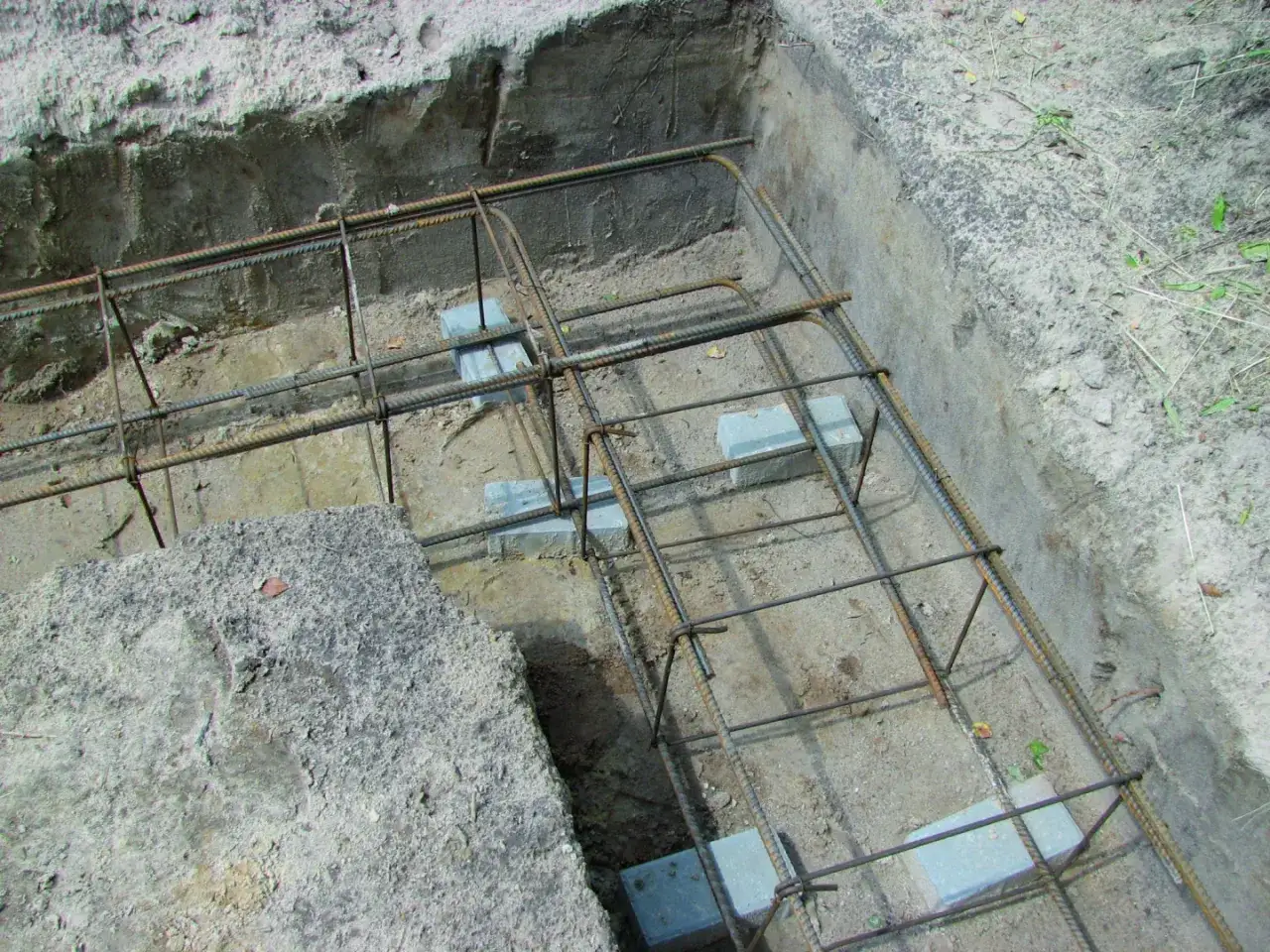

Krok 3: Układanie zbrojenia w wykopie – podkładki dystansowe i stabilizacja
Po przygotowaniu szkieletu zbrojeniowego, należy go umieścić w wykopie fundamentowym. Aby zapewnić wymaganą otulinę od dna i boków wykopu, niezbędne jest zastosowanie specjalnych podkładek dystansowych. Nie mogą to być przypadkowe elementy, takie jak kawałki cegieł czy kamieni, które mogą się przesuwać lub pękać. Należy używać atestowanych podkładek wykonanych z tworzywa sztucznego lub betonu, które gwarantują utrzymanie stałej odległości prętów od powierzchni gruntu. Po ułożeniu zbrojenia na podkładkach, należy je dodatkowo ustabilizować, na przykład poprzez tymczasowe podparcie lub przywiązanie do elementów konstrukcji, aby zapobiec jego przesunięciu się podczas wylewania betonu.
Krok 4: Łączenie prętów "na zakład" – jak długa powinna być Twoja miarka?
Często zdarza się, że długość fundamentu przekracza standardową długość dostępnych prętów zbrojeniowych. W takich sytuacjach konieczne jest łączenie prętów. Najczęściej stosowaną metodą jest tzw. "zakład", czyli nakładanie na siebie końców prętów na pewną długość. Długość tego zakładu jest kluczowa dla przeniesienia sił między łączonymi prętami. Zazwyczaj jest ona określona w projekcie konstrukcyjnym i wynosi około 50-krotność średnicy pręta. Na przykład, dla pręta o średnicy 12 mm, zakład powinien mieć co najmniej 60 cm. Zbyt krótki zakład może spowodować, że w tym miejscu zbrojenie będzie słabsze, co może prowadzić do uszkodzenia konstrukcji pod obciążeniem.
Sztuka zbrojenia narożników – jak zapewnić ciągłość konstrukcji w krytycznych punktach?
Narożniki fundamentów to miejsca szczególnie narażone na koncentrację naprężeń. W tych punktach siły rozciągające mogą być największe, dlatego prawidłowe zbrojenie narożników jest absolutnie kluczowe dla zapewnienia ciągłości i wytrzymałości całej konstrukcji fundamentowej. Zaniedbanie tego etapu może prowadzić do powstawania pęknięć właśnie w tych newralgicznych miejscach.
Metoda 1: Dodatkowe pręty narożne w kształcie litery "L"
Najczęściej stosowaną i najbardziej rekomendowaną metodą zbrojenia narożników jest zastosowanie dodatkowych prętów zagiętych w kształcie litery "L". Pręty te, nazywane prętami narożnymi, są układane w narożniku i odpowiednio wiązane z głównym zbrojeniem biegnącym wzdłuż ścian. Zapewniają one skuteczne przeniesienie sił rozciągających i wzmacniają naroże, zapobiegając powstawaniu pęknięć. Długość i średnica tych prętów powinny być zgodne z projektem konstrukcyjnym.
Metoda 2: Odginanie prętów głównych – kiedy to rozwiązanie ma sens?
Alternatywną metodą, choć rzadziej stosowaną i mającą swoje ograniczenia, jest odginanie prętów głównych w narożnikach. Polega to na tym, że pręty biegnące wzdłuż jednej ściany są delikatnie odginane i kontynuowane wzdłuż drugiej ściany. To rozwiązanie może być stosowane w niektórych przypadkach, zwłaszcza przy mniejszych obciążeniach lub w specyficznych projektach, ale zawsze musi być dokładnie przemyślane i wykonane zgodnie z projektem. Kluczowe jest zachowanie odpowiedniego promienia gięcia, aby nie osłabić materiału stalowego w miejscu zgięcia. W większości standardowych sytuacji, metoda z dodatkowymi prętami narożnymi jest bezpieczniejsza i bardziej efektywna.
7 najczęstszych i najdroższych błędów przy zbrojeniu fundamentów – tego musisz unikać!
Błędy popełnione na etapie zbrojenia fundamentów mogą mieć katastrofalne skutki. Ich naprawa jest zazwyczaj niezwykle kosztowna, a czasami wręcz niemożliwa bez ingerencji w całą konstrukcję budynku. Oto lista najczęstszych i najpoważniejszych błędów, których należy bezwzględnie unikać.
Błąd 1: Zbyt mała lub zbyt duża otulina betonowa
Jak już wspomniano, minimalna otulina dla fundamentów w kontakcie z gruntem to 50 mm. Zbyt mała otulina (poniżej tej wartości) naraża stal na korozję, co drastycznie skraca żywotność fundamentu. Z kolei zbyt duża otulina, choć nie szkodzi bezpośrednio stali, może prowadzić do pęknięć betonu pod wpływem obciążeń, ponieważ zmniejsza efektywną powierzchnię pracy zbrojenia. Kluczem jest precyzyjne zachowanie wymaganego dystansu.
Błąd 2: Użycie skorodowanej lub zanieczyszczonej stali
Pręty zbrojeniowe muszą być czyste. Oznacza to, że powinny być wolne od nalotowej rdzy, która łatwo się łuszczy, błota, oleju, farby czy innych zanieczyszczeń. Tego typu substancje znacząco osłabiają przyczepność stali do betonu. Bez dobrej przyczepności, stal nie będzie mogła efektywnie przejmować sił rozciągających, co czyni całe zbrojenie nieskutecznym.
Błąd 3: Niewłaściwa średnica prętów lub rozstaw strzemion
Projekt konstrukcyjny określa konkretne średnice prętów głównych i strzemion oraz ich rozstaw. Stosowanie prętów cieńszych niż przewidziano lub rzadsze rozmieszczenie strzemion prowadzi do niewystarczającej nośności fundamentu. Konstrukcja może nie wytrzymać obciążeń, co grozi jej uszkodzeniem.
Błąd 4: Brak ciągłości zbrojenia w narożach
Narożniki to miejsca krytyczne. Brak odpowiedniego połączenia zbrojenia w narożach, na przykład przez zastosowanie kształtek "L" lub odpowiednie wygięcie prętów, tworzy słabe punkty w konstrukcji. Siły rozciągające kumulujące się w narożach mogą łatwo spowodować pęknięcie, jeśli zbrojenie nie zapewnia ciągłości przenoszenia tych naprężeń.
Błąd 5: Zbyt krótkie zakłady przy łączeniu prętów
Łączenie prętów na zakład jest konieczne, ale musi być wykonane prawidłowo. Jeśli długość zakładu jest mniejsza niż wymagana (zazwyczaj ok. 50-krotność średnicy pręta), siły nie przeniosą się efektywnie między łączonymi prętami. W rezultacie, w miejscu łączenia powstaje osłabienie, które może być punktem zapalnym dla uszkodzeń konstrukcji.
Błąd 6: Stosowanie przypadkowych podkładek (cegły, kamienie)
Podkładki dystansowe są niezbędne do utrzymania prawidłowej otuliny. Używanie przypadkowych materiałów, takich jak cegły, kamienie czy kawałki drewna, jest poważnym błędem. Materiały te mogą wchłaniać wodę, pękać pod obciążeniem, przesuwać się lub wprowadzać zanieczyszczenia do betonu. Zawsze należy stosować atestowane podkładki dystansowe, które gwarantują stabilność i odpowiednią grubość otuliny.
Błąd 7: Przesuwanie się zbrojenia podczas betonowania
Wylewanie betonu to proces, który generuje siły działające na zbrojenie. Jeśli szkielet zbrojeniowy nie jest odpowiednio ustabilizowany, może się przesunąć podczas betonowania. Może to spowodować nieprawidłowe rozmieszczenie prętów, zmniejszenie otuliny w niektórych miejscach i zwiększenie w innych, co w efekcie prowadzi do osłabienia konstrukcji. Stabilne mocowanie zbrojenia przed betonowaniem jest absolutnie kluczowe.
Finalna inspekcja przed betonowaniem – Twoja checklista odbioru prac zbrojarskich
Zanim ekipa przystąpi do wylewania betonu, kluczowe jest przeprowadzenie dokładnej inspekcji wykonanego zbrojenia. Taka "checklista" pozwoli upewnić się, że wszystkie prace zostały wykonane zgodnie ze sztuką budowlaną i projektem, minimalizując ryzyko późniejszych problemów.
Czy zbrojenie jest zgodne z projektem budowlanym?
Pierwszym i najważniejszym krokiem jest porównanie wykonanego zbrojenia z projektem konstrukcyjnym. Należy sprawdzić, czy zastosowano pręty o odpowiednich średnicach, czy ich liczba i rozmieszczenie odpowiadają rysunkom, czy rozstaw strzemion jest właściwy, a także czy długości zakładów i sposób zbrojenia narożników są zgodne z wytycznymi projektanta. Wszelkie odstępstwa od projektu powinny zostać natychmiast skorygowane.
Czy zachowano prawidłowe grubości otuliny i rozstawy prętów?
Należy fizycznie zmierzyć grubość otuliny betonowej od dna i boków wykopu. Upewnij się, że podkładki dystansowe są prawidłowo rozmieszczone i skutecznie utrzymują zbrojenie we właściwej pozycji. Sprawdź również, czy rozstaw strzemion jest równomierny i zgodny z projektem. Prawidłowa otulina i rozstawy to podstawa trwałości fundamentów.
Przeczytaj również: Najpopularniejsze kolory farb do sypialni na sezon 2025/2026
Czy szkielet zbrojeniowy jest stabilny i czysty?
Ostatnim, ale równie ważnym punktem jest sprawdzenie stabilności szkieletu zbrojeniowego. Upewnij się, że zbrojenie jest mocno związane i nie ma tendencji do przesuwania się. Dotknij prętów, spróbuj je lekko poruszyć jeśli czujesz luzy, należy je wzmocnić. Ponadto, zgodnie z normami, pręty muszą być czyste. Sprawdź, czy nie są pokryte błotem, olejem, farbą lub luźną, łuszczącą się rdzą. Czysta stal to gwarancja dobrej przyczepności do betonu.
