Schemat instalacji elektrycznej to jeden z najważniejszych dokumentów w procesie budowy lub modernizacji domu jednorodzinnego. Ten artykuł wyjaśni, czym jest profesjonalny schemat, dlaczego jest niezbędny zgodnie z polskim prawem, kto może go wykonać oraz jak interpretować jego kluczowe elementy, abyś mógł świadomie zarządzać projektem elektrycznym w swoim domu.
Dlaczego profesjonalny schemat instalacji to fundament bezpiecznego domu
Profesjonalny schemat instalacji elektrycznej to coś więcej niż tylko formalność. To fundament, na którym opiera się bezpieczeństwo i funkcjonalność Twojego domu. Bez niego cała konstrukcja elektryczna może okazać się wadliwa, a w skrajnych przypadkach nawet niebezpieczna. Jest to dokument o kluczowym znaczeniu, który wykracza poza zwykłe wytyczne, stanowiąc szczegółowy plan działania dla ekipy budowlanej i gwarancję zgodności z obowiązującymi przepisami.
Schemat a projekt budowlany – co mówią przepisy Prawa Budowlanego w Polsce
W Polsce Prawo Budowlane jasno określa, że schemat instalacji elektrycznej jest integralną i prawnie wymaganą częścią projektu budowlanego. Jego brak oznacza, że nie uzyskasz pozwolenia na budowę, a co za tym idzie, nie będziesz mógł rozpocząć prac budowlanych. Co więcej, bez kompletnego i zatwierdzonego projektu elektrycznego, odbiór techniczny budynku nie będzie możliwy. To nie tylko wymóg formalny, ale przede wszystkim kluczowy element zapewniający bezpieczeństwo wszystkim przyszłym użytkownikom domu.
Konsekwencje braku lub błędów w projekcie: od problemów z odbiorem po ryzyko pożaru
Zaniedbanie kwestii profesjonalnego projektu elektrycznego może mieć bardzo poważne konsekwencje. Najbardziej oczywistą jest oczywiście problem z uzyskaniem pozwolenia na budowę i odbiorem technicznym. Jednak to dopiero początek kłopotów. Błędy w projekcie lub jego brak mogą prowadzić do trudności w późniejszych naprawach i modernizacjach instalacji. Co gorsza, stwarzają realne zagrożenie porażenia prądem, uszkodzenia cennego sprzętu elektrycznego, a w najgorszym scenariuszu mogą być przyczyną pożaru. Warto pamiętać, że pozorne oszczędności na projekcie mogą w przyszłości skutkować znacznie większymi wydatkami i nieprzewidzianymi problemami.
Kto może legalnie zaprojektować Twoją instalację? Różnica między projektantem a elektrykiem
To bardzo ważne rozróżnienie. Projekt instalacji elektrycznej może wykonać wyłącznie osoba posiadająca odpowiednie uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci i urządzeń elektrycznych. Takie uprawnienia są weryfikowane w rejestrze Polskiej Izby Inżynierów Budownictwa (PIIB). Często spotykam się z sytuacją, gdy inwestorzy myślą, że każdy elektryk z uprawnieniami SEP (np. do eksploatacji urządzeń) może sporządzić projekt. Nic bardziej mylnego. Uprawnienia SEP pozwalają na wykonywanie prac montażowych i konserwacyjnych, ale nie na projektowanie. Nawet jeśli taki elektryk posiada ogromną wiedzę praktyczną, nie może legalnie przygotować dokumentacji projektowej, która będzie wymagana przez prawo.
Anatomia schematu elektrycznego: Co musi zawierać kompletny projekt
Kompletny projekt instalacji elektrycznej to rozbudowany dokument, który można podzielić na dwie główne części: opisową i rysunkową. Każda z nich pełni inną, ale równie ważną funkcję w procesie planowania i wykonania instalacji.
Część opisowa: Bilans mocy, dobór przewodów i charakterystyka zabezpieczeń
Część opisowa projektu to swego rodzaju "mózg" całej instalacji. Znajdują się w niej kluczowe obliczenia i założenia. Przede wszystkim jest to bilans mocy, czyli szczegółowe określenie zapotrzebowania energetycznego całego domu, uwzględniające wszystkie planowane urządzenia. Na tej podstawie dobierane są odpowiednie przekroje przewodów czyli ich grubość, która musi być adekwatna do obciążenia, aby zapobiec przegrzewaniu. Bardzo ważnym elementem jest również charakterystyka zabezpieczeń. Projektant określa tutaj rodzaje i parametry wyłączników nadprądowych, różnicowoprądowych oraz ochronników przepięć, które chronią instalację i użytkowników. W tej części znajdują się także opisy zastosowanych rozwiązań technicznych, użytych materiałów oraz odwołania do norm, które zostały zastosowane podczas projektowania. Jest to esencja techniczna projektu, gwarantująca bezpieczeństwo i prawidłowe działanie.
Część rysunkowa – kluczowe elementy, które musisz zrozumieć
Część rysunkowa to wizualna reprezentacja instalacji elektrycznej. Pozwala ona na łatwiejsze zrozumienie układu poszczególnych elementów i sposobu ich połączenia. Jest to kluczowy element dla wykonawców, ale także dla Ciebie, jako inwestora, który chce mieć jasny obraz tego, co dzieje się w jego domu.
Rzuty kondygnacji: Jak zaplanować idealne rozmieszczenie gniazdek, oświetlenia i łączników
Rzuty kondygnacji to rysunki techniczne przedstawiające poszczególne piętra domu. Na tych rzutach zaznaczone jest dokładne rozmieszczenie wszystkich punktów elektrycznych. Mamy tu więc oznaczenia gniazd wtykowych zarówno tych ogólnego użytku, jak i specjalnych gniazd siłowych, punktów oświetleniowych (gdzie będą lampy sufitowe, kinkiety itp.), łączników (czyli włączników światła), a także puszek instalacyjnych. Kluczowe jest tutaj ergonomiczne i przemyślane rozmieszczenie tych elementów. Projektant powinien uwzględnić Twoje potrzeby i sposób, w jaki zamierzasz użytkować poszczególne pomieszczenia. Na rzutach lub w osobnym załączniku powinny być również zaznaczone trasy prowadzenia przewodów.

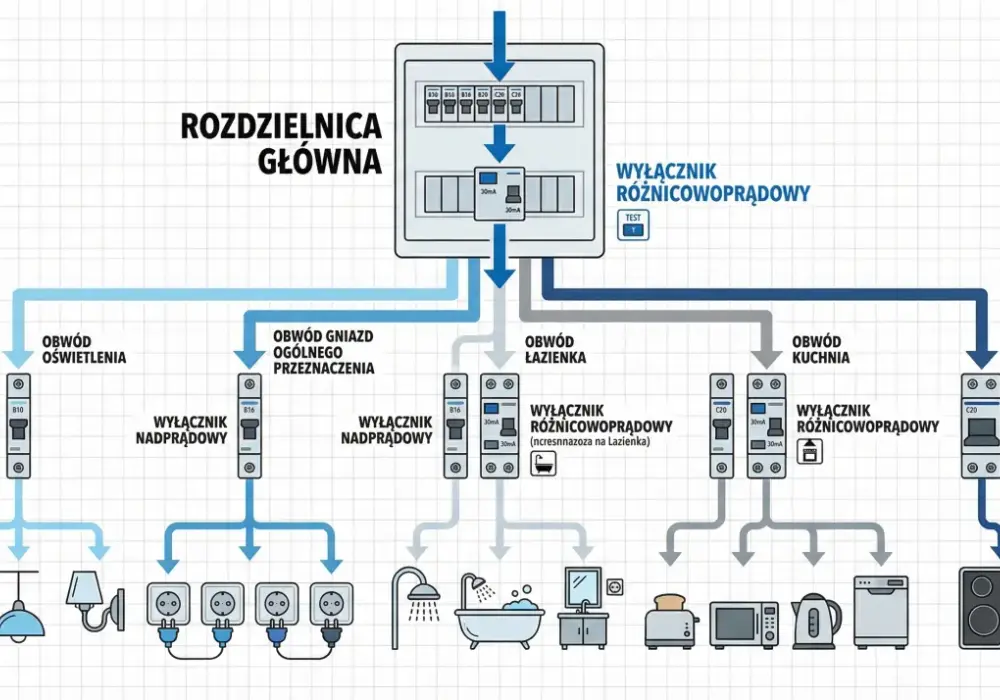

Schemat ideowy (jednokreskowy): Mapa Twojej domowej sieci elektrycznej
Schemat ideowy, nazywany również jednokreskowym, to uproszczona, ale bardzo ważna mapa całej instalacji elektrycznej. Przedstawia on ogólny układ połączeń między poszczególnymi elementami, sposób zasilania, podział na obwody oraz lokalizację kluczowych aparatów, takich jak zabezpieczenia czy liczniki. Jest to kluczowy element pozwalający zrozumieć logikę działania całej instalacji, a także ułatwiający jej ewentualną konserwację czy modernizację w przyszłości.
Schemat rozdzielnicy głównej: Serce instalacji i jego zabezpieczenia
Rozdzielnica główna to prawdziwe serce Twojej domowej instalacji elektrycznej. Schemat rozdzielnicy przedstawia jej szczegółowy układ. Musi on zawierać informacje o wszystkich zabezpieczeniach wyłącznikach nadprądowych, różnicowoprądowych, a także ochronnikach przepięć. Podane są ich parametry, sposób podłączenia oraz opis funkcji poszczególnych aparatów. Prawidłowo zaprojektowana rozdzielnica, z odpowiednimi zabezpieczeniami, jest fundamentem bezpieczeństwa i niezawodności całej instalacji.
Jak czytać schemat elektryczny? Praktyczny przewodnik dla inwestora
Choć schematy elektryczne mogą wydawać się skomplikowane, zrozumienie ich podstawowych elementów jest w zasięgu ręki każdego inwestora. Pozwala to na lepszą komunikację z projektantem i wykonawcą oraz świadome podejmowanie decyzji.

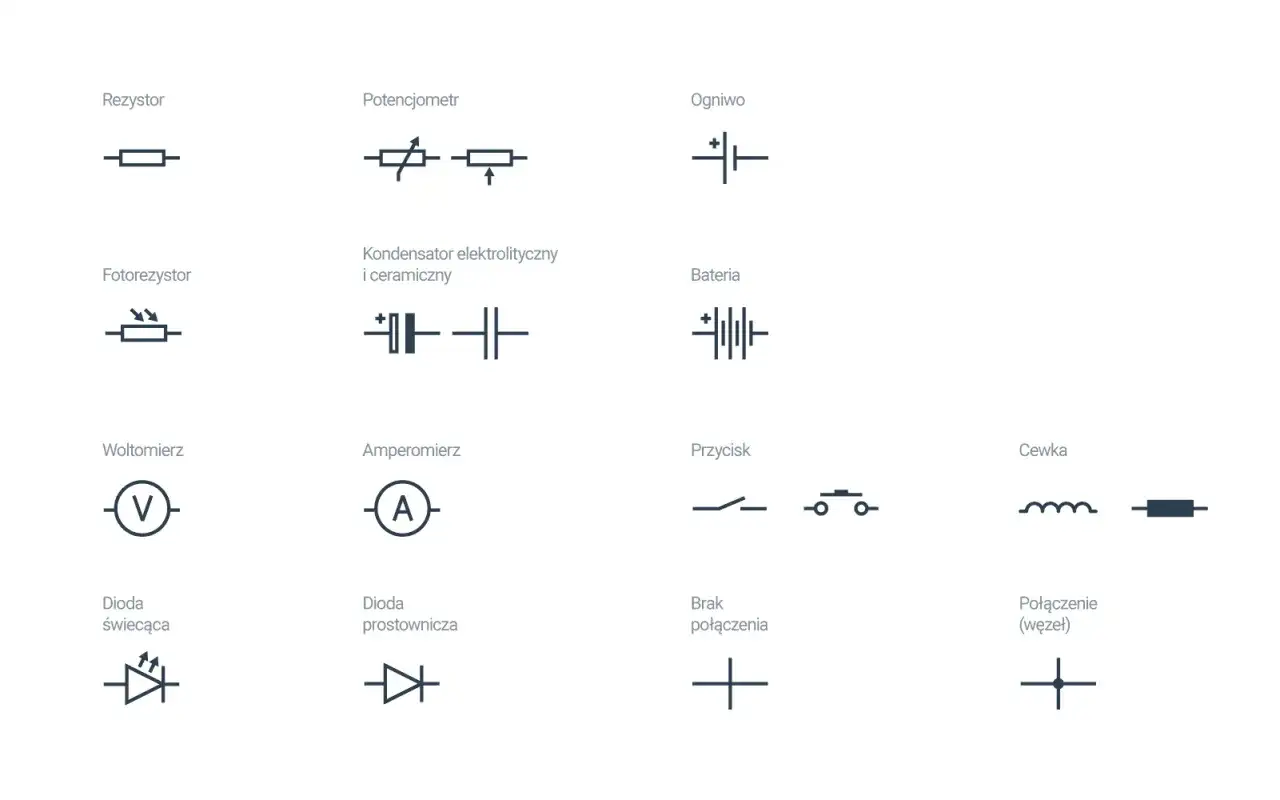

Najważniejsze symbole na schematach: Gniazdka, oświetlenie, wyłączniki i zabezpieczenia
Na każdym schemacie elektrycznym znajdziesz zestaw symboli graficznych. Do najczęściej spotykanych należą te oznaczające: gniazdka wtykowe (różnią się w zależności od tego, czy posiadają uziemienie, czy są to gniazda siłowe), punkty oświetleniowe (lampy sufitowe, kinkiety), wyłączniki (pojedyncze, podwójne, schodowe, krzyżowe), a także podstawowe zabezpieczenia, takie jak wyłącznik nadprądowy czy różnicowoprądowy. Znajomość tych podstawowych symboli jest kluczowa do zrozumienia, co przedstawia projekt.
Oznaczenia przewodów (L, N, PE) i ich rola w zapewnieniu bezpieczeństwa
Ważne jest również zrozumienie oznaczeń przewodów. L oznacza przewód fazowy, który doprowadza napięcie. N to przewód neutralny (zerowy), który stanowi drogę powrotną dla prądu. PE to przewód ochronny, czyli uziemienie, którego rolą jest odprowadzenie ewentualnych prądów upływu do ziemi, chroniąc tym samym przed porażeniem. Prawidłowe podłączenie każdego z tych przewodów jest absolutnie kluczowe dla bezpieczeństwa użytkowników i poprawnego działania urządzeń. Zazwyczaj stosuje się również określoną kolorystykę przewodów, zgodną z normami, co ułatwia identyfikację.
Analiza podziału na obwody: Dlaczego kuchnia i łazienka wymagają specjalnego traktowania
Instalacja elektryczna w domu podzielona jest na mniejsze obwody. Taki podział zwiększa bezpieczeństwo w przypadku awarii jednego obwodu, pozostałe nadal działają, a także ułatwia lokalizację problemu. Szczególną uwagę należy zwrócić na pomieszczenia takie jak kuchnia i łazienka. W kuchni ze względu na dużą liczbę urządzeń o wysokiej mocy, a w łazience ze względu na wilgotne środowisko i zwiększone ryzyko porażenia, stosuje się często dedykowane obwody i dodatkowe zabezpieczenia, na przykład wyłączniki różnicowoprądowe o wysokiej czułości.
Podział na obwody – kręgosłup funkcjonalnej instalacji
Podział instalacji na poszczególne obwody to podstawa jej funkcjonalności i bezpieczeństwa. Każdy typ obwodu ma swoje specyficzne zastosowanie i znaczenie dla komfortu użytkowania.
Obwody oświetleniowe: Jak zapewnić ciągłość światła nawet podczas awarii
Obwody oświetleniowe dedykowane są wyłącznie do zasilania punktów świetlnych. Warto rozdzielić oświetlenie na kilka niezależnych obwodów, na przykład osobno dla parteru, osobno dla piętra, a także dla oświetlenia zewnętrznego. Dzięki temu, jeśli dojdzie do awarii jednego z obwodów, całe oświetlenie w domu nie zgaśnie. W nowoczesnych instalacjach coraz częściej stosuje się również rozwiązania zasilania awaryjnego.
Obwody gniazd wtykowych ogólnego przeznaczenia
Są to obwody, które zasilają większość standardowych gniazdek w domu. Podłączamy do nich urządzenia codziennego użytku, takie jak komputery, telewizory, odkurzacze czy ładowarki do telefonów. Kluczowe jest, aby na etapie projektowania przewidzieć odpowiednią liczbę takich obwodów i gniazdek w każdym pomieszczeniu, aby uniknąć przeciążeń i konieczności stosowania nadmiernej ilości przedłużaczy.
Obwody dedykowane: Dlaczego płyta indukcyjna, piekarnik i pralka potrzebują własnego zasilania
Urządzenia o dużej mocy, takie jak płyta indukcyjna, piekarnik elektryczny, pralka, zmywarka, a także niektóre typy bojlerów elektrycznych czy czajników o dużej mocy, powinny mieć swoje własne, niezależne obwody. Takie obwody dedykowane zapewniają odpowiednie zabezpieczenie i stabilność działania tych urządzeń. Zapobiegają one przeciążeniom pozostałych obwodów i gwarantują, że urządzenie będzie działać prawidłowo, bez ryzyka awarii.
Zasilanie trójfazowe („siła”): Kiedy jest niezbędne w domu jednorodzinnym
Zasilanie trójfazowe, potocznie nazywane "siłą", nie jest standardem w każdym domu jednorodzinnym, ale staje się coraz bardziej potrzebne. Jest ono niezbędne do zasilania urządzeń o bardzo dużej mocy, takich jak nowoczesne płyty indukcyjne, niektóre typy pomp ciepła, kotłów elektrycznych, czy też ładowarek do samochodów elektrycznych. Zasilanie trójfazowe pozwala na równomierne obciążenie poszczególnych faz sieci, co jest bardziej efektywne i bezpieczne przy dużych mocach.
Nowoczesna instalacja elektryczna – co warto uwzględnić w projekcie z myślą o przyszłości
Dobrej jakości instalacja elektryczna to taka, która jest przygotowana na przyszłe zmiany i rozwój technologiczny. Warto już na etapie projektowania pomyśleć o rozwiązaniach, które ułatwią życie w przyszłości.
Przygotowanie pod fotowoltaikę i magazyn energii
Coraz więcej domów wyposażanych jest w instalacje fotowoltaiczne. Projektując instalację elektryczną, warto już zawczasu przewidzieć miejsce na falownik, odpowiednie zabezpieczenia oraz okablowanie, które umożliwi łatwą integrację z systemem fotowoltaicznym i magazynem energii. Pozwoli to uniknąć kosztownych przeróbek w przyszłości.
Instalacja pod ładowarkę do samochodu elektrycznego (EV)
Posiadanie samochodu elektrycznego staje się coraz powszechniejsze. Dlatego warto już na etapie projektowania przewidzieć instalację pod ładowarkę EV. Oznacza to doprowadzenie odpowiednio grubego kabla, często trójfazowego, do miejsca, gdzie ładowarka będzie zainstalowana, oraz zapewnienie dedykowanego obwodu z odpowiednimi zabezpieczeniami.
Okablowanie dla systemu Smart Home: Jak zaplanować inteligentne sterowanie
Systemy inteligentnego domu (Smart Home) zyskują na popularności. Chociaż wiele z nich działa bezprzewodowo, rozwiązania przewodowe, takie jak magistrale KNX czy DALI, oferują większą niezawodność i możliwości. Warto przewidzieć odpowiednie okablowanie do sterowania oświetleniem, roletami, ogrzewaniem czy systemami multimedialnymi.
Instalacje niskoprądowe: Sieć komputerowa (LAN), alarm i monitoring
Oprócz instalacji elektrycznej, warto pomyśleć o instalacjach niskoprądowych. Okablowanie strukturalne (sieć komputerowa LAN) w każdym pomieszczeniu, przygotowanie pod systemy alarmowe, monitoring wizyjny (CCTV) czy domofony/wideodomofony to elementy, które znacząco podnoszą komfort i bezpieczeństwo. Zaplanowanie ich na etapie projektu pozwala uniknąć późniejszego kucia ścian i nieestetycznego prowadzenia kabli.
Proces tworzenia projektu i koszty: Od zlecenia do gotowego schematu
Zrozumienie procesu tworzenia projektu oraz związanych z nim kosztów jest kluczowe dla świadomego inwestowania w instalację elektryczną.
Jak wybrać wykwalifikowanego projektanta i zweryfikować jego uprawnienia
Wybór odpowiedniego projektanta to pierwszy i jeden z najważniejszych kroków. Koniecznie zweryfikuj jego uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci i urządzeń elektrycznych, na przykład poprzez sprawdzenie w rejestrze Polskiej Izby Inżynierów Budownictwa (PIIB). Poza uprawnieniami, zwróć uwagę na jego doświadczenie, referencje od poprzednich klientów oraz sposób komunikacji. Dobry projektant powinien słuchać Twoich potrzeb i potrafić je przełożyć na rozwiązania techniczne.
Etapy współpracy z projektantem: od wywiadu i koncepcji po finalną dokumentację
Współpraca z projektantem zazwyczaj przebiega etapami. Zaczyna się od wstępnego wywiadu, podczas którego zbierane są Twoje potrzeby i oczekiwania. Następnie opracowywana jest koncepcja rozmieszczenia punktów elektrycznych. Po jej akceptacji projektant przygotowuje projekt wstępny, który jest podstawą do dalszych prac. Ważne jest, abyś aktywnie uczestniczył w tym procesie i zgłaszał ewentualne uwagi. Na końcu powstaje finalna dokumentacja projektowa, opatrzona niezbędnymi uzgodnieniami i pieczęciami.
Ile kosztuje projekt instalacji elektrycznej dla domu jednorodzinnego? Czynniki wpływające na cenę
Koszt wykonania projektu instalacji elektrycznej dla domu jednorodzinnego może wahać się zazwyczaj od 1500 zł do 5000 zł. Na ostateczną cenę wpływa wiele czynników. Są to przede wszystkim wielkość i złożoność budynku, liczba punktów elektrycznych, zakres projektu (czy uwzględnia on np. systemy Smart Home, fotowoltaikę, ładowarki EV), a także doświadczenie i renoma samego projektanta oraz jego lokalizacja.
Od schematu do realizacji: Najczęstsze błędy i jak ich uniknąć
Nawet najlepszy projekt może zostać zniweczony przez błędy popełnione na etapie wykonawstwa. Oto najczęstsze z nich i sposoby, jak ich unikać.
Błąd nr 1: Zbyt mała liczba obwodów i gniazdek – jak myśleć przyszłościowo
Jednym z najczęstszych błędów jest zaprojektowanie zbyt małej liczby obwodów i gniazdek. Prowadzi to do przeciążeń, konieczności używania nadmiernej ilości przedłużaczy i ogólnego braku komfortu. Zawsze warto myśleć przyszłościowo i przewidzieć więcej punktów elektrycznych, niż wydaje się potrzebne w danym momencie. Pamiętaj o rozwoju technologii i rosnącej liczbie urządzeń elektrycznych.
Błąd nr 2: Niedowymiarowana rozdzielnica bez miejsca na rozbudowę
Kolejnym częstym błędem jest zaprojektowanie zbyt małej rozdzielnicy elektrycznej, która nie przewiduje miejsca na przyszłą rozbudowę. Czy to dodanie obwodów do fotowoltaiki, ładowarki EV, czy systemów Smart Home rozdzielnica powinna mieć zapas miejsca na dodatkowe moduły. Unikniesz w ten sposób kosztownych wymian w przyszłości.
Błąd nr 3: Ignorowanie ergonomii – gdzie najczęściej brakuje prądu
Brak ergonomii w rozmieszczeniu punktów elektrycznych to zmora wielu domów. Najczęściej brakuje gniazdek w kuchni na blacie, przy łóżkach, w salonie za telewizorem, na zewnątrz budynku czy w garażu. Dokładnie przemyśl układ mebli i urządzeń już na etapie projektowania, aby uniknąć późniejszych frustracji.
Przeczytaj również: Kanapa z funkcją spania nie tylko do kawalerki - poznaj jej potencjał aranżacyjny
Dlaczego warto trzymać się projektu podczas prac wykonawczych
Absolutnie kluczowe jest ścisłe trzymanie się zatwierdzonego projektu instalacji elektrycznej podczas prac wykonawczych. Wszelkie odstępstwa, bez konsultacji z projektantem, mogą prowadzić do utraty gwarancji, problemów z odbiorem technicznym, a co najważniejsze stwarzają realne zagrożenia bezpieczeństwa. Projekt jest podstawą do ewentualnych roszczeń i dokumentacją dla przyszłych serwisów, dlatego jego przestrzeganie jest niepodważalne.
