Prawidłowe wykonanie spadków w instalacji kanalizacyjnej to jeden z tych aspektów, które często są niedoceniane, a mają fundamentalne znaczenie dla jej bezawaryjnego działania. W tym artykule przeprowadzę Was przez kluczowe zasady, normy i praktyczne wskazówki, które pomogą Wam uniknąć kosztownych błędów. Zapoznanie się z tym przewodnikiem to inwestycja, która zaprocentuje spokojem na lata.
Prawidłowy spadek kanalizacji to fundament bezawaryjnego systemu
- Optymalny spadek rur kanalizacyjnych gwarantuje efektywne usuwanie ścieków i zapobiega zatorom.
- Norma PN-EN 12056-2 określa kluczowe wartości spadków dla instalacji w budynkach.
- Minimalny spadek rury zależy od jej średnicy, np. 2-3% dla fi 50 mm i 2% dla fi 110 mm.
- Zbyt mały spadek powoduje osadzanie się zanieczyszczeń, a zbyt duży pozostawianie frakcji stałych.
- Maksymalny dopuszczalny spadek nie powinien przekraczać 15%, aby uniknąć problemów.
- Precyzyjne obliczanie i wyznaczanie spadku za pomocą poziomicy lub niwelatora jest niezbędne.
Dlaczego poprawny spadek rury kanalizacyjnej to fundament bezawaryjnej instalacji
Grawitacyjny system kanalizacyjny opiera się w całości na sile ciężkości. To właśnie odpowiednio zaprojektowany i wykonany spadek rur sprawia, że ścieki są efektywnie odprowadzane z punktu poboru do punktu docelowego, najczęściej do pionu kanalizacyjnego lub szamba. Bez tego kluczowego elementu, cała instalacja traci sens. Jest to pierwszy i absolutnie najważniejszy krok, od którego zależy komfort użytkowania budynku i uniknięcie wielu potencjalnych problemów. Zaniedbanie tego etapu to prosta droga do przyszłych kłopotów.
Pułapka nr 1: Czym grozi zbyt mały spadek i dlaczego prowadzi do zatorów?
Zbyt mały spadek rury kanalizacyjnej to prosta recepta na kłopoty. Kiedy woda płynie zbyt wolno, jej siła nośna jest niewystarczająca, aby skutecznie transportować wszystkie zanieczyszczenia. Cięższe frakcje stałe, takie jak resztki jedzenia, papier toaletowy czy włosy, zaczynają osadzać się na dnie rury. Podobnie dzieje się z tłuszczami, które w niższej temperaturze krzepną i przywierają do ścianek. Z czasem te osady narastają, zwężając światło rury i prowadząc do powstawania uciążliwych zatorów. Skutkuje to nie tylko koniecznością wzywania hydraulika, ale także nieprzyjemnymi zapachami wydobywającymi się z odpływów, a w skrajnych przypadkach nawet cofaniem się ścieków do pomieszczeń.
Pułapka nr 2: Zaskakujący problem – kiedy spadek jest za duży i dlaczego to również błąd?
Intuicja podpowiada nam, że im większy spadek, tym lepiej woda szybciej spłynie i nic się nie zatrzyma. Niestety, w przypadku kanalizacji jest to błędne myślenie. Zbyt duży spadek, przekraczający zalecane wartości, prowadzi do sytuacji odwrotnej do zamierzonej. Woda, spływając z nadmierną prędkością, nie jest w stanie zabrać ze sobą frakcji stałych. Działa to podobnie jak rwący potok, który porywa drobny piasek, ale pozostawia większe kamienie. W efekcie stałe zanieczyszczenia również pozostają w rurze, tworząc osady i prowadząc do zatorów. Dlatego też, aby uniknąć tego problemu, maksymalny spadek rury kanalizacyjnej nie powinien przekraczać 15%.
Zasada samoczyszczenia: Jak grawitacja pracuje na Twoją korzyść?
Kluczem do prawidłowego działania kanalizacji grawitacyjnej jest utrzymanie optymalnej prędkości przepływu ścieków. Kiedy spadek jest odpowiednio dobrany ani za mały, ani za duży woda płynie z taką prędkością, która pozwala jej efektywnie transportować zarówno ciecze, jak i zawieszone w nich zanieczyszczenia stałe. Mówimy wtedy o tzw. zasadzie samoczyszczenia. Prawidłowy spadek zapewnia wystarczającą siłę do wypłukiwania osadów, zapobiegając ich gromadzeniu się na dnie i ściankach rury. To właśnie dzięki tej zasadzie grawitacja staje się naszym sprzymierzeńcem w utrzymaniu czystości instalacji.
Spadek rury kanalizacyjnej w świetle norm: Jakie wartości musisz znać
Projektowanie i wykonawstwo instalacji kanalizacyjnej nie może opierać się jedynie na intuicji czy "dobrych radach". Istnieją konkretne normy i przepisy, które precyzyjnie określają wymagane parametry. W Polsce kluczowym dokumentem, który reguluje te kwestie, jest norma PN-EN 12056-2. Jest to nie tylko zbiór zaleceń, ale często wymóg prawny, którego należy przestrzegać podczas budowy.
Kluczowa norma PN-EN 12056-2: Co mówi o spadkach w polskich domach?
Norma PN-EN 12056-2 stanowi podstawę prawną i techniczną dla projektowania systemów kanalizacji grawitacyjnej wewnątrz budynków na terenie Polski. Określa ona szczegółowo wymagania dotyczące między innymi spadków poszczególnych odcinków instalacji. Kluczowe jest to, że norma ta precyzuje, iż zalecane spadki są ściśle powiązane ze średnicą rury, którą stosujemy. To właśnie ta zależność jest fundamentalna dla prawidłowego wymiarowania systemu.
Minimalny spadek, który musisz zachować – praktyczne widełki procentowe
Ogólna zasada, która sprawdza się w większości przypadków dla poziomych przewodów kanalizacyjnych w budynkach, mówi o minimalnym spadku wynoszącym 2% do 3%. Co to oznacza w praktyce? To znaczy, że na każdy metr długości rury powinniśmy zapewnić obniżenie o 2 do 3 centymetrów. Taki spadek jest uznawany za bezpieczny i gwarantuje wystarczającą prędkość przepływu, aby zapobiegać osadzaniu się zanieczyszczeń stałych. Jest to wartość, którą warto zapamiętać jako punkt wyjścia przy planowaniu instalacji.
Czy istnieje maksymalny dopuszczalny spadek? Kiedy „więcej” znaczy „gorzej”
Jak już wcześniej wspominałem, nadmierny spadek jest równie szkodliwy, co jego brak. Norma PN-EN 12056-2 oraz dobre praktyki budowlane jasno określają, że maksymalny dopuszczalny spadek rury kanalizacyjnej nie powinien przekraczać 15%. Przekroczenie tej wartości prowadzi do zbyt szybkiego spływania wody, która nie jest w stanie efektywnie zabrać ze sobą cięższych zanieczyszczeń stałych. Mogą one wówczas pozostawać w rurze, tworząc osady i prowadząc do zatorów. Dlatego też, planując trasę rur, należy unikać sytuacji, w których spadek jest zbyt stromy.
Spadek a średnica rury: Jak dopasować nachylenie do konkretnego przewodu
Zależność między średnicą rury a wymaganym spadkiem jest kluczowa dla prawidłowego zaprojektowania instalacji kanalizacyjnej. Zasadniczo, im większa średnica rury, tym mniejszy spadek jest potrzebny do zapewnienia efektywnego przepływu. Wynika to z faktu, że większa rura ma większą pojemność, a woda ma większą powierzchnię kontaktu, co ułatwia jej transport. Dlatego też, przy planowaniu instalacji, należy zawsze uwzględniać zarówno średnicę rury, jak i obowiązujące normy dotyczące spadków.
Podejścia pod umywalkę i zlew (fi 50 mm) – jakie nachylenie jest optymalne?
Dla rur o średnicy 50 mm, które najczęściej stosowane są jako podejścia pod umywalki, zlewy kuchenne czy brodziki prysznicowe, zalecany minimalny spadek wynosi od 2% do 3%. Jest to standardowa wartość, która zapewnia skuteczne odprowadzanie wody i drobnych zanieczyszczeń, które mogą się w niej znaleźć. Warto pamiętać, że na tak krótkich odcinkach, gdzie przepływ jest zazwyczaj dość intensywny, utrzymanie tego spadku jest stosunkowo proste.
Rura do toalety i główne odpływy (fi 110 mm) – złoty standard 2%
Dla rur o średnicy 110 mm, które są powszechnie stosowane jako odpływy z toalet oraz jako główne przewody zbierające ścieki z różnych punktów budynku, minimalny wymagany spadek wynosi 2%, czyli 2 centymetry na każdy metr bieżący rury. Jest to często nazywane "złotym standardem" w instalacjach kanalizacyjnych ze względu na jego powszechność i udowodnioną efektywność w zapewnianiu bezawaryjnego działania. Ten spadek pozwala na swobodny przepływ wody wraz ze wszystkimi stałymi zanieczyszczeniami z toalety.
Przewody zewnętrzne i większe średnice (fi 160 mm i więcej) – kiedy można zmniejszyć spadek?
W przypadku przewodów kanalizacyjnych o większych średnicach, stosowanych na przykład do odprowadzania ścieków z całego budynku na zewnątrz lub w instalacjach przemysłowych, dopuszczalne jest zmniejszenie wymaganego minimalnego spadku. Dla rur o średnicy 160 mm minimalny spadek wynosi zazwyczaj 1,5%. Natomiast dla rur o średnicy 200 mm i większych, spadek może być jeszcze mniejszy, wynosząc 1%, a w niektórych przypadkach nawet 0,5%. Należy jednak pamiętać, że przy tak małych spadkach i dużych średnicach, często wymagane są dodatkowe, precyzyjne obliczenia hydrauliczne, aby upewnić się, że instalacja będzie działać poprawnie i nie dojdzie do zatorów.

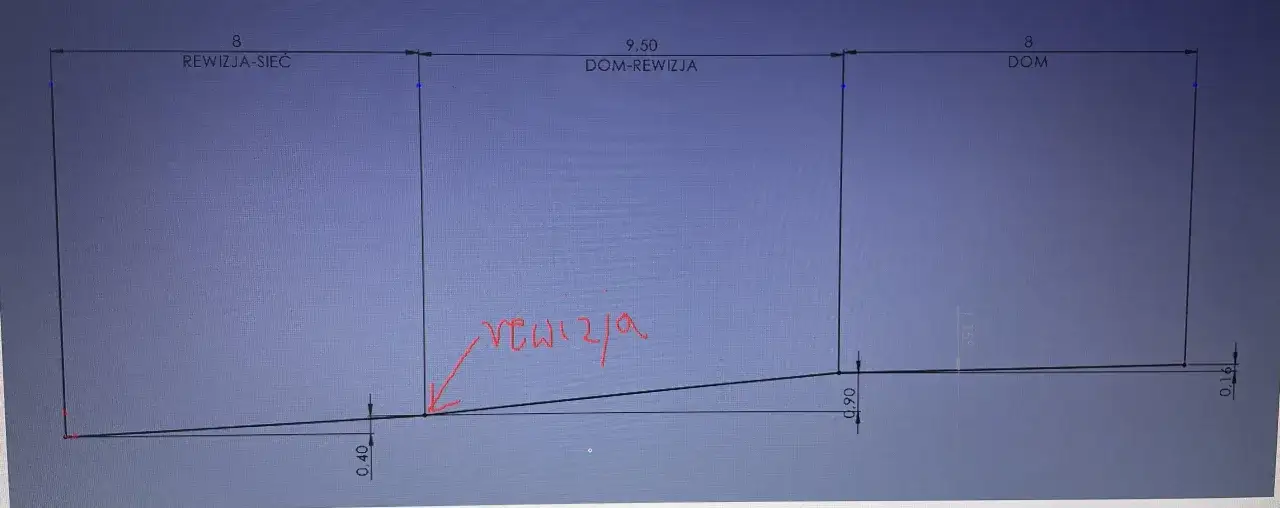

Jak obliczyć i wyznaczyć spadek kanalizacji w praktyce? Przewodnik krok po kroku
Znając teoretyczne podstawy i normy, czas przejść do praktyki. Prawidłowe obliczenie i precyzyjne wyznaczenie spadku rury kanalizacyjnej na budowie jest kluczowe dla sukcesu całej instalacji. Na szczęście nie jest to zadanie zarezerwowane wyłącznie dla inżynierów przy użyciu odpowiednich narzędzi i podstawowej wiedzy, każdy może sobie z tym poradzić.
Prosty wzór, który musisz znać: Obliczanie spadku w centymetrach na metr
Obliczenie wymaganego spadku jest proste. Wystarczy znać długość odcinka rury i procentowy spadek, który chcemy uzyskać. Na przykład, jeśli mamy odcinek rury o długości 5 metrów i chcemy zachować minimalny spadek 2%, obliczenie jest następujące: 5 metrów * 0,02 (czyli 2% zapisane jako ułamek dziesiętny) = 0,1 metra. Oznacza to, że różnica wysokości między początkiem a końcem tego 5-metrowego odcinka rury musi wynosić dokładnie 10 centymetrów. W ten sposób możemy precyzyjnie określić, o ile końcowy punkt rury musi być niżej niż punkt początkowy.
Narzędzia niezbędne na budowie: Od prostej poziomicy po niwelator laserowy
Do precyzyjnego wyznaczania spadków na budowie potrzebne są odpowiednie narzędzia. Najprostszym i najczęściej stosowanym jest poziomica, najlepiej o długości co najmniej 2 metrów, co ułatwia dokładny pomiar. Bardziej zaawansowane i precyzyjne są niwelatory optyczne, które pozwalają na dokładne wyznaczenie różnic wysokości na większych odległościach. Natomiast w nowoczesnym budownictwie coraz powszechniej stosuje się niwelatory laserowe, które dzięki wiązce lasera umożliwiają szybkie i bardzo dokładne wyznaczanie płaszczyzn i spadków, nawet na dużych budowach.
Praktyczna metoda z poziomicą i miarką – jak to zrobić dobrze?
Oto jak krok po kroku wyznaczyć spadek rury kanalizacyjnej za pomocą podstawowych narzędzi:
- Określ punkt początkowy i końcowy: Zidentyfikuj, gdzie zaczyna się i kończy odcinek rury, dla którego chcesz wyznaczyć spadek.
- Oblicz wymagane obniżenie: Używając wzoru, oblicz, o ile centymetrów końcowy punkt rury musi być niżej niż początkowy, biorąc pod uwagę jej długość i wymagany spadek (np. 2 cm na metr).
- Ustaw punkt początkowy: Zamocuj rurę lub element, od którego zaczynasz, upewniając się, że jest stabilny.
- Wyznacz punkt końcowy: Na końcu odcinka, w miejscu, gdzie rura ma się kończyć, zaznacz punkt, który będzie niższy o obliczoną wartość. Możesz to zrobić, przykładając miarkę do punktu początkowego i odejmując od niej obliczone obniżenie, a następnie zaznaczając ten poziom na elemencie konstrukcyjnym lub wsporniku.
- Połóż poziomicę: Połóż poziomicę na rurze lub na elemencie, który ma być równoległy do rury, i dopasuj jej położenie tak, aby uzyskać wymagany spadek między punktem początkowym a końcowym. Upewnij się, że poziomica jest ustawiona wzdłuż osi rury.
- Kontroluj spadek na bieżąco: W miarę postępu prac, regularnie sprawdzaj spadek za pomocą poziomicy lub niwelatora, aby upewnić się, że jest on zachowany na całej długości instalacji.
Najczęstsze błędy wykonawcze i jak ich unikać, by nie skuwać posadzek
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. W przypadku instalacji kanalizacyjnej, nawet drobne niedociągnięcia mogą prowadzić do poważnych problemów, które będą wymagały kosztownych napraw, często związanych z koniecznością skuwania posadzek. Oto kilka najczęściej popełnianych błędów i wskazówki, jak ich unikać.
Montaż „na oko” – najkrótsza droga do kosztownej awarii
Największym wrogiem prawidłowo wykonanej kanalizacji jest pośpiech i poleganie na tzw. "czuciu" czy montaż "na oko". Brak precyzyjnych pomiarów spadku, niedokładne połączenia rur czy ignorowanie zaleceń projektowych to najczęstsze przyczyny późniejszych awarii. Pamiętaj, że nawet niewielkie odchylenie od wymaganego spadku może z czasem doprowadzić do gromadzenia się osadów i zatorów. Zawsze używaj narzędzi pomiarowych i trzymaj się wytycznych to znacznie tańsze niż późniejsze remonty.
Problem ugięcia rury: Dlaczego prawidłowe podparcie jest tak ważne?
Rury kanalizacyjne, zwłaszcza te dłuższe, potrzebują odpowiedniego podparcia na całej swojej długości. Jeśli rura nie jest właściwie podparta, pod wpływem ciężaru własnego, a co gorsza ścieków, może zacząć się uginać, tworząc tzw. "brzuchy". W tych zagłębieniach woda i zanieczyszczenia naturalnie będą się gromadzić, nawet jeśli początkowy spadek był prawidłowy. Dlatego kluczowe jest stosowanie odpowiednich wsporników i uchwytów w zalecanych odstępach, aby zapewnić rurze stabilność i utrzymać jej jednolity spadek.
Przeczytaj również: Jak wyczyścić pożółkły brodzik akrylowy?
Zmiany kierunku i długie odcinki – jak zachować jednolity spadek na całej trasie?
Prowadzenie instalacji kanalizacyjnej często wiąże się z koniecznością wykonywania łuków i pokonywania długich dystansów. Każda zmiana kierunku rury oraz każdy długi, niepodparty odcinek to potencjalne miejsce, gdzie spadek może zostać utracony lub nieprawidłowo zachowany. Dlatego tak ważne jest, aby na całej trasie instalacji, od punktu poboru do punktu docelowego, spadek był jednolity i ciągły. Należy starannie planować przebieg rur, minimalizować liczbę niepotrzebnych zmian kierunku i zapewnić odpowiednie podparcie na całej długości, regularnie kontrolując spadek za pomocą narzędzi pomiarowych.
