Zrozumienie schematu instalacji elektrycznej w domu to nie tylko kwestia techniczna, ale przede wszystkim fundament bezpieczeństwa i funkcjonalności Twojego przyszłego lub obecnego lokum. Ten skomplikowany, ale niezbędny dokument jest mapą, która pozwala zrozumieć, jak energia elektryczna dociera do każdego zakątka budynku, jak jest chroniona i jak można ją bezpiecznie wykorzystywać. Bez jego poprawnej interpretacji, jakiekolwiek prace przy instalacji grożą poważnymi konsekwencjami.
Zrozumienie schematu instalacji elektrycznej to klucz do bezpiecznego i funkcjonalnego domu
- Schemat to techniczny rysunek układu przewodów, punktów odbioru i zabezpieczeń, niezbędny dla bezpieczeństwa.
- Kluczowe elementy instalacji to rozdzielnica, wyłączniki (RCD, nadprądowe), przewody (L, N, PE) i uziemienie.
- Instalacje muszą być zgodne z polskimi normami, takimi jak PN-HD 60364, Prawo Budowlane i Rozporządzenie Ministra Infrastruktury.
- Tylko osoby z uprawnieniami SEP G1 do 1 kV mogą projektować i wykonywać instalacje elektryczne.
- Znajomość symboli elektrycznych (PN-EN 60617) jest niezbędna do prawidłowego odczytania schematu.
- Warto przewidzieć przyszłe potrzeby, takie jak instalacja pod fotowoltaikę, ładowarki do aut elektrycznych czy systemy smart home.
Dlaczego schemat instalacji elektrycznej to fundament bezpieczeństwa Twojego domu?
Instalacja elektryczna to żyła systemu energetycznego każdego budynku. Bez niej nowoczesne życie byłoby niemożliwe. Jednak jej niewłaściwe zaprojektowanie lub wykonanie może stanowić śmiertelne zagrożenie. Dlatego właśnie schemat instalacji elektrycznej jest absolutnie niezbędny. To nie tylko formalność wymagana przez przepisy, ale przede wszystkim gwarancja, że Twoja rodzina jest bezpieczna, a sprzęty domowe działają prawidłowo i bez zakłóceń. Schemat jest kluczowym dokumentem, który zapewnia zgodność z obowiązującymi normami i przepisami, co jest podstawą do legalnego użytkowania budynku.
Czym jest schemat i dlaczego jest niezbędny przy każdej budowie i remoncie?
Schemat instalacji elektrycznej to szczegółowy, techniczny rysunek, który przedstawia całościowy układ przewodów, punkty odbioru energii (gniazdka, punkty oświetleniowe), zabezpieczenia (wyłączniki nadprądowe, różnicowoprądowe) oraz sposób ich połączenia. Można go porównać do mapy drogowej dla prądu w Twoim domu. Jest on fundamentem każdej budowy i remontu, ponieważ stanowi podstawę do prawidłowego wykonania prac przez elektryka oraz pozwala inwestorowi na zrozumienie, jak będzie wyglądać i funkcjonować instalacja. Bez niego trudno mówić o profesjonalnym podejściu do tematu.
Jako praktyk, widziałem nie raz, jak brak lub nieczytelny schemat prowadził do chaosu na budowie i późniejszych problemów. To absolutna podstawa, bez której nie powinno się zaczynać żadnych prac związanych z elektryką.
Rola schematu przy odbiorze technicznym budynku i przyszłych modernizacjach
Schemat instalacji elektrycznej odgrywa kluczową rolę nie tylko podczas jej powstawania, ale także po zakończeniu budowy. Jest on niezbędnym elementem przy odbiorze technicznym budynku stanowi podstawę do sporządzenia protokołu pomiarowego przez uprawnionego elektryka. Co więcej, jego znaczenie rośnie z czasem. Kiedy będziesz chciał dokonać napraw, rozbudowy lub modernizacji instalacji, schemat będzie nieocenionym narzędziem. Pozwoli szybko i precyzyjnie zidentyfikować poszczególne obwody, zabezpieczenia i punkty instalacyjne, co znacząco ułatwi pracę fachowcom i zminimalizuje ryzyko błędów.
Jak poprawnie odczytać schemat elektryczny? Kluczowe symbole, które musisz znać
Zrozumienie schematu elektrycznego może wydawać się skomplikowane, ale opiera się na systemie jasno zdefiniowanych symboli. Poznanie tych podstawowych znaków to klucz do rozszyfrowania rysunku technicznego i zrozumienia, co dzieje się z energią elektryczną w Twoim domu. To wiedza, która pozwoli Ci nie tylko lepiej komunikować się z elektrykiem, ale także świadomie podejmować decyzje dotyczące instalacji.

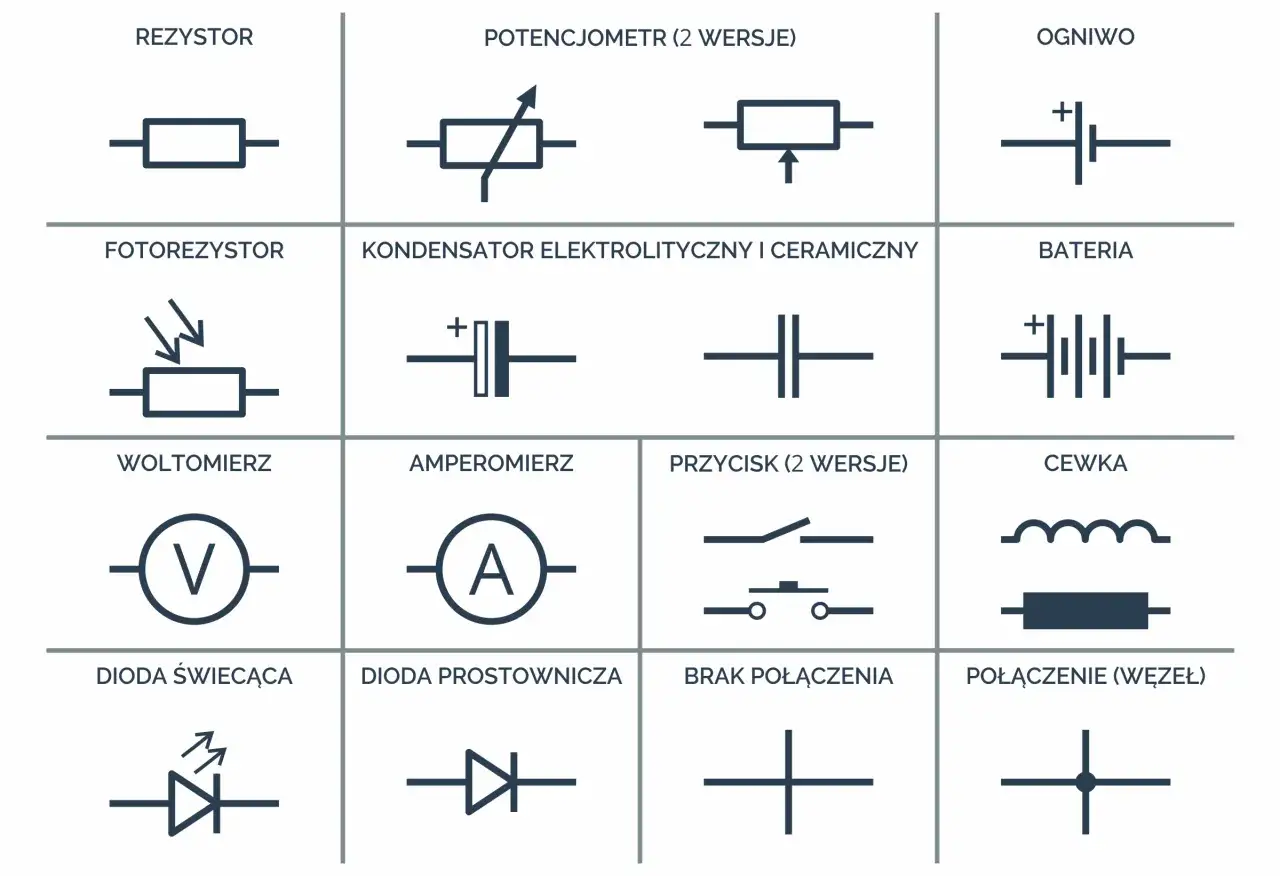

Legenda symboli zgodnych z normą PN-EN 60617: Od gniazdka po wyłącznik RCD
Podstawą odczytywania każdego schematu elektrycznego jest znajomość jego legendy, która wyjaśnia znaczenie poszczególnych symboli. Większość z nich jest ustandaryzowana zgodnie z normą PN-EN 60617. Oto kilka kluczowych symboli, które z pewnością napotkasz:
- Gniazdo wtykowe: Symbol przedstawiający kółko z pionowymi kreskami, oznaczające miejsce, w którym można podłączyć urządzenia do zasilania.
- Łącznik (włącznik): Zazwyczaj przedstawiany jako przerwana linia lub symbol przypominający przełącznik, służący do włączania i wyłączania obwodów, np. oświetlenia.
- Punkt oświetleniowy: Często oznaczany jako kółko z krzyżykiem w środku lub symbolem żarówki, wskazujący miejsce montażu lampy.
- Rozdzielnica: Symbol prostokąta, często z dodatkowymi oznaczeniami, reprezentujący centralny punkt dystrybucji i zabezpieczeń instalacji.
- Wyłącznik nadprądowy (MCB - Miniature Circuit Breaker): Symbol przedstawiający przełącznik z charakterystycznym łukiem, chroniący obwód przed przeciążeniem i zwarciem.
- Wyłącznik różnicowoprądowy (RCD - Residual Current Device): Symbol podobny do wyłącznika nadprądowego, ale z dodatkowym elementem wskazującym na detekcję prądu upływu, chroniący przed porażeniem prądem.
Znajomość tych symboli jest absolutnie kluczowa do prawidłowego odczytania rysunku technicznego. Bez niej schemat pozostaje niezrozumiałym zbiorem znaków.
Oznaczenia przewodów i ich kolory: Co oznaczają litery L, N, PE?
W instalacjach elektrycznych stosuje się trzy podstawowe rodzaje przewodów, które mają ściśle określone funkcje i kolory. Zrozumienie ich znaczenia jest fundamentalne dla bezpieczeństwa. Przewód L (fazowy), zazwyczaj w kolorze brązowym, czarnym lub szarym, jest nośnikiem napięcia, które zasila urządzenia. Przewód N (neutralny), najczęściej w kolorze niebieskim, stanowi powrotne połączenie dla prądu fazowego i zazwyczaj jest uziemiony w punkcie zasilania. Najważniejszy z punktu widzenia bezpieczeństwa jest przewód PE (ochronny), oznaczany kolorem żółto-zielonym. Jego zadaniem jest połączenie obudów metalowych urządzeń elektrycznych z uziemieniem, co w przypadku awarii zapobiega porażeniu prądem.
Rodzaje schematów w dokumentacji: Schemat jednokreskowy a plan instalacji
W dokumentacji technicznej instalacji elektrycznej zazwyczaj spotykamy dwa główne rodzaje schematów. Schemat jednokreskowy, nazywany również schematem ideowym, przedstawia ogólną zasadę działania instalacji, pokazując główne połączenia między elementami, zabezpieczeniami i obwodami. Jest to bardziej abstrakcyjne ujęcie, skupiające się na logice działania systemu. Z kolei plan instalacji jest rysunkiem nanoszonym na rzuty architektoniczne budynku. Precyzyjnie lokalizuje on wszystkie punkty elektryczne gniazdka, łączniki, punkty oświetleniowe w konkretnych pomieszczeniach i na ścianach. Plan instalacji jest narzędziem praktycznym, które elektryk wykorzystuje podczas faktycznego montażu.
Anatomia domowej instalacji elektrycznej – co dokładnie pokazuje schemat?
Schemat instalacji elektrycznej to nie tylko zbiór symboli, ale przede wszystkim precyzyjny opis poszczególnych komponentów, które tworzą cały system. Pozwala on inwestorowi zrozumieć, jakie elementy są kluczowe dla jego bezpieczeństwa i funkcjonalności, oraz jak są one ze sobą połączone. Przyjrzyjmy się bliżej tym najważniejszym elementom.
Serce instalacji: Rola i budowa rozdzielnicy głównej
Rozdzielnica główna, często nazywana "sercem" instalacji elektrycznej, jest centralnym punktem, z którego zasilanie jest dystrybuowane do poszczególnych obwodów w całym domu. Znajduje się w niej główny wyłącznik oraz aparatura zabezpieczająca, taka jak wyłączniki nadprądowe i różnicowoprądowe. Rozdzielnica zapewnia nie tylko bezpieczne rozdzielenie energii, ale także umożliwia łatwe odłączanie poszczególnych części instalacji w razie potrzeby konserwacji lub awarii. Jej prawidłowe zaprojektowanie i wykonanie jest kluczowe dla stabilności i bezpieczeństwa całego systemu.
Niezbędne zabezpieczenia: Wyłączniki nadprądowe (MCB) i różnicowoprądowe (RCD)
Nowoczesne instalacje elektryczne są wyposażone w szereg zabezpieczeń, z których dwa najważniejsze to wyłączniki nadprądowe (MCB) i różnicowoprądowe (RCD). Wyłączniki nadprądowe chronią obwody przed przeciążeniem, które może prowadzić do przegrzania przewodów i pożaru, oraz przed zwarciem, czyli nagłym przepływem bardzo dużego prądu. Z kolei wyłączniki różnicowoprądowe (RCD) pełnią funkcję ochrony dodatkowej przed porażeniem prądem elektrycznym. Wykrywają one niebezpieczne prądy upływu, które mogą wystąpić na przykład w wyniku dotknięcia uszkodzonego urządzenia, i błyskawicznie odłączają zasilanie. Według danych instalacjebudowlane.pl, stosowanie wyłączników RCD jest obligatoryjne w większości obwodów domowych zgodnie z normą PN-HD 60364.
Planowanie obwodów: Jak prawidłowo rozdzielić zasilanie na gniazdka, oświetlenie i AGD?
Kluczową zasadą prawidłowo zaprojektowanej instalacji jest jej podział na odpowiednią liczbę obwodów. Zapobiega to przeciążeniom i zapewnia stabilność zasilania. Osobne obwody tworzy się zazwyczaj dla oświetlenia, dla gniazd ogólnego przeznaczenia w poszczególnych pomieszczeniach, a także dla urządzeń o dużej mocy, takich jak płyta indukcyjna, piekarnik, pralka czy bojler. Taki podział nie tylko zwiększa bezpieczeństwo, ale także ułatwia lokalizację i usuwanie ewentualnych awarii. Zbyt mała liczba obwodów to częsty błąd, który znacząco obniża komfort użytkowania i bezpieczeństwo.
Uziemienie i połączenia wyrównawcze – cichy strażnik Twojego bezpieczeństwa
Uziemienie oraz połączenia wyrównawcze to elementy instalacji, które często pozostają niedoceniane, a są absolutnie kluczowe dla bezpieczeństwa. System uziemienia zapewnia odprowadzenie niebezpiecznych przepięć (np. od uderzenia pioruna) do ziemi. Połączenia wyrównawcze natomiast wyrównują potencjały elektryczne między różnymi metalowymi elementami w budynku (np. rury wodne, gazowe, elementy konstrukcyjne), zapobiegając powstawaniu niebezpiecznych różnic potencjałów, które mogłyby doprowadzić do porażenia prądem. To właśnie przewód PE (ochronny) jest kluczowym elementem tego systemu bezpieczeństwa.
Przykładowy schemat instalacji elektrycznej dla domu jednorodzinnego – analiza krok po kroku
Analiza przykładowego schematu instalacji elektrycznej może wydawać się skomplikowana, ale przy odpowiednim podejściu staje się zrozumiała. Kluczem jest systematyczne przechodzenie przez poszczególne jego elementy, od punktu wejścia energii do domu, aż po ostatnie gniazdko czy punkt świetlny.
Analiza schematu ideowego (jednokreskowego): Od przyłącza do ostatniego obwodu
Rozpoczynając analizę schematu jednokreskowego, należy zwrócić uwagę na jego początek, czyli przyłącze i złącze, które wprowadzają energię elektryczną do budynku. Następnie przechodzimy do rozdzielnicy głównej, gdzie znajduje się główny wyłącznik oraz aparatura zabezpieczająca. Schemat pokazuje, jak poszczególne linie (przewody) wychodzą z rozdzielnicy, przechodząc przez wyłączniki nadprądowe i różnicowoprądowe, które chronią poszczególne obwody. Każdy obwód jest zazwyczaj oznaczony numerem i opisem (np. "Obwód oświetlenia parteru", "Obwód gniazd kuchnia"). Analizując linie, możemy śledzić, do jakich punktów odbioru (gniazdek, lamp) prowadzą, oraz jakie zabezpieczenia znajdują się na ich drodze. To swoista podróż prądu przez dom, od źródła do odbiornika.
Interpretacja planu instalacji na rzucie architektonicznym: Gdzie umieścić punkty elektryczne?
Plan instalacji elektrycznej, naniesiony na rzut architektoniczny budynku, jest narzędziem praktycznym, które pokazuje fizyczne rozmieszczenie wszystkich elementów instalacji. Analizując taki plan, możemy zobaczyć, gdzie dokładnie na ścianach znajdą się gniazdka elektryczne, łączniki światła, punkty oświetleniowe, a także gdzie przebiegać będą przewody w ścianach i sufitach. Kluczowe jest tutaj zwrócenie uwagi na funkcjonalność pomieszczeń czy liczba gniazdek jest wystarczająca, czy ich rozmieszczenie jest ergonomiczne i odpowiada przeznaczeniu danego pomieszczenia. Na przykład, w kuchni plan powinien przewidywać więcej gniazdek, w tym dedykowane dla urządzeń AGD, a w salonie dla sprzętu RTV i lamp.
Kwestie prawne i bezpieczeństwo: Kto może wykonać instalację i co mówią przepisy?
W kontekście instalacji elektrycznej, kwestie prawne i bezpieczeństwo są nierozerwalnie związane. Samodzielne próby projektowania czy wykonywania instalacji elektrycznych są nie tylko skrajnie niebezpieczne, ale także niezgodne z prawem i mogą prowadzić do poważnych konsekwencji prawnych i finansowych.
Uprawnienia SEP G1 – dlaczego tylko wykwalifikowany elektryk może tworzyć i realizować schemat?
Projektowanie, wykonywanie, a także odbiór instalacji elektrycznych to zadania zarezerwowane wyłącznie dla osób posiadających odpowiednie kwalifikacje, potwierdzone świadectwem kwalifikacyjnym, najczęściej tzw. uprawnieniami SEP grupy G1 do 1 kV. Prawo Budowlane oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, jasno określają wymogi dotyczące instalacji elektrycznych. Tylko wykwalifikowany elektryk posiada niezbędną wiedzę teoretyczną i praktyczną, aby zaprojektować bezpieczną i zgodną z normami instalację, a następnie ją prawidłowo wykonać. Próby obejścia tych przepisów narażają życie i zdrowie, a także mogą skutkować brakiem możliwości legalnego użytkowania budynku.
Odbiór instalacji i protokół pomiarowy – formalność, która ratuje życie i jest prawnym wymogiem
Po zakończeniu prac instalacyjnych, kluczowym etapem jest odbiór instalacji przez uprawnionego elektryka. W ramach tego procesu przeprowadzane są szczegółowe pomiary odbiorcze, które mają na celu sprawdzenie poprawności wykonania instalacji, jej zgodności z projektem oraz normami bezpieczeństwa. Wyniki tych pomiarów są dokumentowane w protokole pomiarowym. Jest to dokument niezbędny do legalnego oddania budynku do użytku i stanowi formalne potwierdzenie, że instalacja jest bezpieczna. Ignorowanie tego etapu jest lekkomyślnością, która może mieć tragiczne skutki.
Najczęstsze błędy w projektach instalacji i jak ich unikać z perspektywy inwestora
Z perspektywy inwestora, kluczowe jest świadome podejście do procesu projektowania i wykonania instalacji. Do najczęstszych błędów, które można uniknąć, należą: zbyt mała liczba obwodów, co prowadzi do przeciążeń; niewystarczająca liczba gniazdek, co skutkuje stosowaniem przedłużaczy i rozgałęziaczy; pomijanie zabezpieczeń RCD, które są kluczowe dla ochrony przed porażeniem; brak odpowiedniego uziemienia; czy niedostateczne uwzględnienie przyszłych potrzeb. Aby tego uniknąć, należy współpracować z doświadczonym projektantem i elektrykiem, zadawać pytania i upewnić się, że projekt jest kompleksowy i uwzględnia wszystkie aspekty bezpieczeństwa i funkcjonalności.
Twój schemat elektryczny jako inwestycja w przyszłość – co warto przewidzieć na etapie projektu?
Projektowanie instalacji elektrycznej to nie tylko spełnienie obecnych potrzeb, ale także świadoma inwestycja w przyszłość Twojego domu. Warto już na etapie planowania przewidzieć rozwiązania, które ułatwią adaptację do zmieniających się technologii i potrzeb.
Przygotowanie instalacji pod nowoczesne technologie: Fotowoltaika i ładowarki do aut
W dzisiejszych czasach coraz więcej domów wyposażanych jest w panele fotowoltaiczne lub stacje ładowania samochodów elektrycznych. Aby uniknąć kosztownych przeróbek w przyszłości, warto już na etapie projektowania instalacji przewidzieć odpowiednie miejsce na rozdzielnicy na dodatkowe zabezpieczenia, a także poprowadzić dodatkowe, grubsze przewody zasilające tam, gdzie planujemy montaż tych urządzeń. Nawet jeśli nie planujesz ich instalacji od razu, takie przygotowanie znacząco obniży koszty i skomplikowanie późniejszych prac.
Przeczytaj również: Jak wyczyścić pożółkły brodzik akrylowy?
Planowanie zasilania dla systemów "smart home" i automatyki budynkowej
Systemy inteligentnego domu (smart home) i automatyki budynkowej stają się coraz bardziej popularne. Aby instalacja była gotowa na integrację z tymi technologiami, warto przewidzieć dodatkowe punkty zasilania, puszki instalacyjne oraz poprowadzić dodatkowe przewody sygnałowe. Umożliwi to późniejszą łatwą instalację inteligentnych gniazdek, oświetlenia, systemów sterowania ogrzewaniem czy roletami, bez konieczności kucia ścian. Dobrze zaplanowana instalacja to podstawa dla funkcjonalnego i nowoczesnego domu.
Podsumowanie: Dlaczego warto inwestować w profesjonalny projekt i wykonanie instalacji elektrycznej?
Podsumowując, profesjonalny projekt i wykonanie instalacji elektrycznej to nie koszt, lecz inwestycja w bezpieczeństwo, komfort i wartość Twojego domu. Schemat instalacji elektrycznej jest kluczowym dokumentem, który zapewnia prawidłowe funkcjonowanie systemu, zgodność z przepisami i normami, a przede wszystkim chroni Ciebie i Twoją rodzinę przed niebezpieczeństwami związanymi z prądem. Tylko wykwalifikowany elektryk z odpowiednimi uprawnieniami może zagwarantować, że instalacja zostanie wykonana zgodnie z najwyższymi standardami. Pamiętaj, że bezpieczeństwo elektryczne to priorytet, którego nie można lekceważyć.
