Uziemienie domu jest kluczowym elementem instalacji elektrycznej, którego głównym zadaniem jest ochrona przed porażeniem prądem, zabezpieczenie urządzeń przed przepięciami oraz zapewnienie prawidłowego działania wyłączników różnicowoprądowych. Jego wykonanie jest wymagane przez polskie przepisy i określone w normach, takich jak seria PN-HD 60364 oraz PN-EN 62305 dotycząca ochrony odgromowej.
Instalacja uziemiająca składa się z kilku podstawowych elementów: * Uziom: Metalowy element (lub zespół elementów) umieszczony w gruncie lub fundamencie, mający bezpośredni kontakt z ziemią. * Przewód uziemiający: Łączy uziom z główną szyną wyrównawczą. * Główna szyna wyrównawcza (GSW/GSU): Element, do którego podłącza się przewód uziemiający, przewody ochronne (PE) instalacji oraz przewody połączeń wyrównawczych. * Połączenia wyrównawcze: Przewody łączące GSW z metalowymi elementami, takimi jak rury wodociągowe, gazowe czy elementy konstrukcyjne budynku, w celu wyrównania ich potencjału.
W budownictwie jednorodzinnym stosuje się głównie dwa rodzaje uziomów: 1. Uziom fundamentowy: Uważany za najskuteczniejsze i najtrwalsze rozwiązanie dla nowo budowanych domów. Wykonuje się go poprzez umieszczenie w ławach fundamentowych (przed zalaniem betonem) zamkniętego pierścienia z bednarki lub pręta stalowego, który łączy się ze zbrojeniem. Beton zapewnia ochronę przed korozją i stabilny kontakt z gruntem. 2. Uziom otokowy: Najpopularniejsze rozwiązanie dla istniejących budynków. Polega na zakopaniu wokół domu, w odległości około 1 m od ścian i na głębokości co najmniej 0, 5 m, zamkniętej pętli z bednarki (najczęściej stalowej ocynkowanej).
Po wykonaniu instalacji uziemiającej uprawniony elektryk musi przeprowadzić pomiary jej rezystancji. Chociaż wymagania mogą się różnić, w praktyce dąży się do uzyskania wartości poniżej 10 Ω, zwłaszcza jeśli uziom jest częścią instalacji odgromowej.
Uziemienie domu – klucz do bezpieczeństwa i zgodności z normami
- Uziemienie chroni przed porażeniem prądem, zabezpiecza urządzenia przed przepięciami i zapewnia prawidłowe działanie wyłączników różnicowoprądowych.
- Wyróżnia się głównie uziom fundamentowy (dla nowych budynków) i otokowy (dla istniejących).
- Kluczowe elementy instalacji to uziom, przewód uziemiający, Główna Szyna Wyrównawcza (GSW) oraz połączenia wyrównawcze.
- Instalacja musi być zgodna z polskimi normami, takimi jak PN-HD 60364 i PN-EN 62305.
- Po wykonaniu instalacji niezbędny jest pomiar rezystancji uziemienia przez uprawnionego elektryka.
Dlaczego poprawny schemat uziemienia to fundament bezpieczeństwa Twojego domu?
W dzisiejszych czasach bezpieczeństwo instalacji elektrycznej w domu jednorodzinnym to priorytet. Ten artykuł dostarczy Ci kompleksowej wiedzy na temat schematów uziemienia, wyjaśniając ich kluczową rolę w ochronie przed porażeniem prądem i uszkodzeniem sprzętu, a także przedstawiając praktyczne wskazówki dotyczące ich wykonania zgodnie z obowiązującymi normami. Uziemienie to nie tylko wymóg prawny, ale przede wszystkim system ochrony życia i zdrowia domowników oraz zabezpieczenie mienia. Bez niego instalacja elektryczna jest jak budynek bez fundamentów niepewna i narażona na poważne zagrożenia.
Ochrona przed porażeniem prądem – jak uziom ratuje życie i zdrowie?
Podstawową funkcją uziemienia jest ochrona przed porażeniem prądem elektrycznym. W przypadku awarii izolacji, gdy niebezpieczny prąd zaczyna płynąć po obudowie metalowego urządzenia, uziom stanowi dla niego bezpieczną ścieżkę do ziemi. Działa to jak zawór bezpieczeństwa, odprowadzając nadmiarowy ładunek elektryczny. Co więcej, uziemienie współpracuje z wyłącznikami różnicowoprądowymi (RCD). Gdy prąd płynie przez uziemienie, RCD natychmiast to wykrywa i odłącza zasilanie, co w ułamku sekundy chroni użytkownika przed porażeniem. Jest to pierwsza i najważniejsza linia obrony.
Zabezpieczenie sprzętu AGD/RTV przed kosztownymi uszkodzeniami na skutek przepięć.
Poza ochroną ludzi, uziemienie odgrywa kluczową rolę w zabezpieczaniu Twojego cennego sprzętu elektronicznego i AGD. Przepięcia, czyli nagłe, krótkotrwałe wzrosty napięcia w sieci, mogą być spowodowane różnymi czynnikami od uderzeń pioruna w pobliżu linii energetycznych, po awarie w sieci elektroenergetycznej czy nawet wewnątrz domowej instalacji. Uziemienie stanowi drogę ucieczki dla tego nadmiarowego prądu, odprowadzając go bezpiecznie do ziemi. Dzięki temu, nawet jeśli dojdzie do przepięcia, ryzyko uszkodzenia drogiego telewizora, komputera czy lodówki jest znacznie zminimalizowane. To inwestycja, która chroni inne inwestycje.
Uziemienie a polskie prawo budowlane: Jakie normy (PN-HD 60364) musisz spełnić?
Wykonanie instalacji uziemiającej w budynku jednorodzinnym nie jest kwestią wyboru, lecz obowiązkiem prawnym. Jest ono ściśle regulowane przez polskie prawo budowlane oraz szereg norm technicznych. Kluczowe znaczenie mają tu normy z serii PN-HD 60364, które określają wymagania dotyczące instalacji elektrycznych niskiego napięcia, w tym uziemienia. Ponadto, w przypadku budynków wyposażonych w instalację odgromową, zastosowanie ma norma PN-EN 62305 (Ochrona odgromowa). Zgodność z tymi przepisami to nie tylko gwarancja bezpieczeństwa, ale także warunek konieczny do pozytywnego odbioru instalacji elektrycznej przez inspektorów.
Fundamentowe czy otokowe? Wybierz i zrozum schemat uziemienia dla swojego domu
Wybór odpowiedniego typu uziemienia to kluczowa decyzja, która zależy od etapu budowy domu. Istnieją dwa główne systemy, które dominują w budownictwie jednorodzinnym: uziom fundamentowy i uziom otokowy. Każdy z nich ma swój specyficzny schemat wykonania i zastosowanie, a zrozumienie tych różnic pomoże Ci podjąć najlepszą decyzję dla Twojej nieruchomości.
Uziom fundamentowy: Złoty standard w nowym budownictwie – analiza schematu.
Dla domów, które dopiero powstają, uziom fundamentowy jest zdecydowanie najlepszym i najbardziej ekonomicznym rozwiązaniem. Jego schemat jest prosty, ale niezwykle skuteczny. Polega na ułożeniu zamkniętej pętli wykonanej z bednarki stalowej (najczęściej ocynkowanej) lub specjalnego pręta stalowego, bezpośrednio w ławach fundamentowych, przed zalaniem ich betonem. Ta pętla jest następnie łączona ze zbrojeniem budynku. Beton, który otacza uziom, stanowi doskonałą ochronę przed korozją i zapewnia stabilny, trwały kontakt z gruntem przez cały rok, niezależnie od jego wilgotności. To rozwiązanie, które integruje się z konstrukcją budynku od samego początku, zapewniając długotrwałe i niezawodne uziemienie.
Uziom otokowy: Skuteczna modernizacja w istniejącym domu – jak wygląda jego schemat?
Gdy budujesz dom od podstaw, uziom fundamentowy jest oczywistym wyborem. Ale co w przypadku, gdy chcesz uziemić istniejący budynek? Wtedy z pomocą przychodzi uziom otokowy. Jego schemat jest nieco bardziej pracochłonny, ale równie skuteczny. Polega na zakopaniu wokół całego obwodu domu, w odległości około jednego metra od ścian zewnętrznych i na głębokości co najmniej 0,5 metra, zamkniętej pętli z bednarki. Najczęściej stosuje się bednarkę stalową ocynkowaną, która jest odporna na warunki gruntowe. Choć wymaga to wykonania prac ziemnych, uziom otokowy stanowi skuteczne rozwiązanie, które można zastosować w praktycznie każdym istniejącym budynku, zapewniając mu niezbędną ochronę.

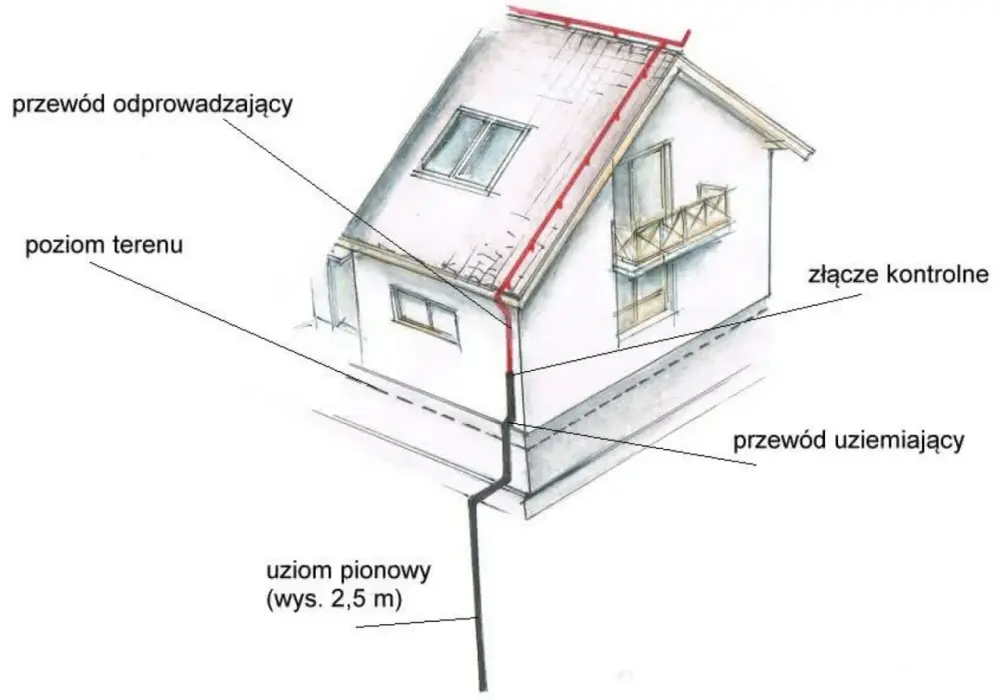

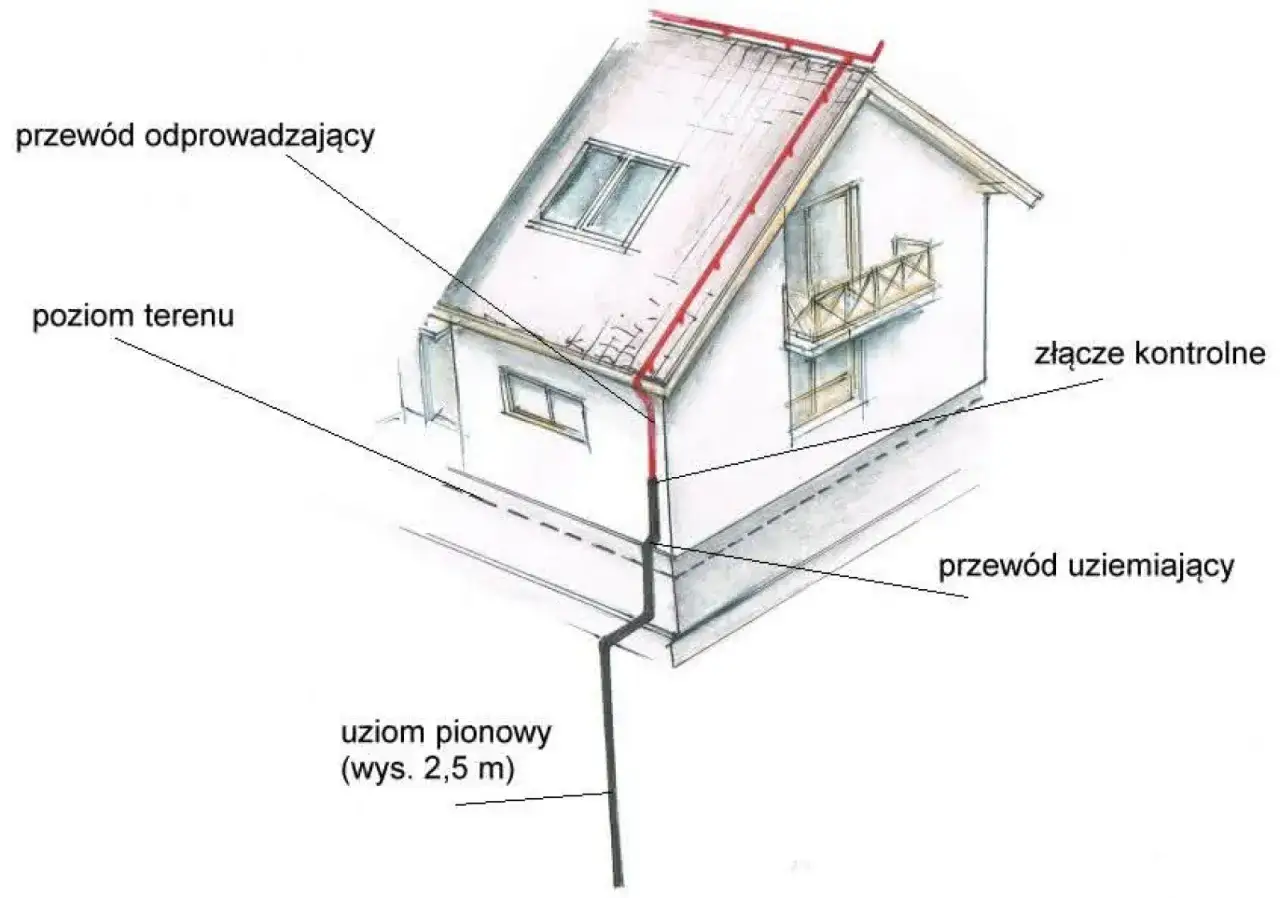

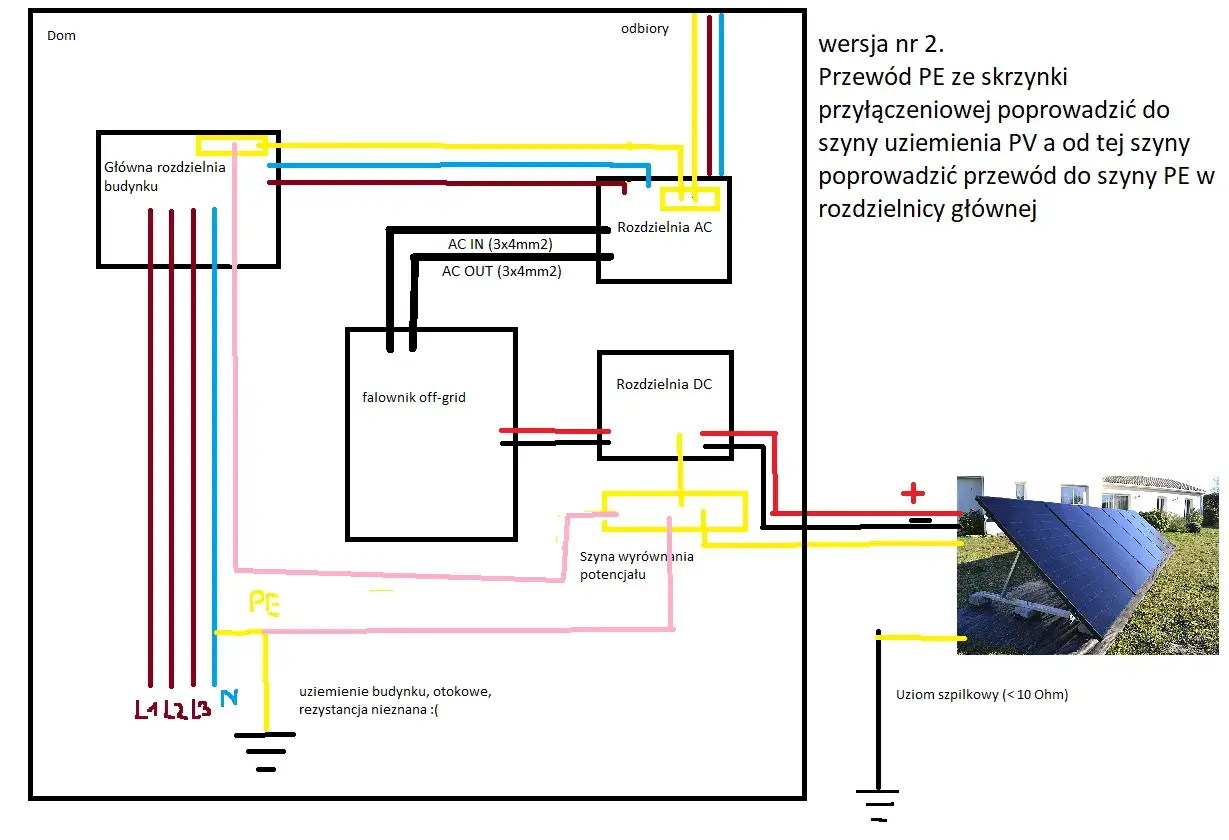

Uziomy pionowe (szpilkowe): Kiedy takie rozwiązanie ma sens?
Istnieje jeszcze trzecia opcja uziemienie pionowe, często realizowane za pomocą tzw. szpilek. Są to stalowe pręty, które wbija się pionowo w ziemię. Choć nie są one tak powszechne jak uziomy fundamentowe czy otokowe w domach jednorodzinnych, mają swoje zastosowanie. Uziomy szpilkowe mogą być dobrym rozwiązaniem w sytuacjach, gdy przestrzeń wokół budynku jest mocno ograniczona, co uniemożliwia wykonanie uziomu otokowego. Mogą być również stosowane w trudnych warunkach gruntowych, gdzie tradycyjne metody mogą okazać się mniej efektywne. Czasami stosuje się je także jako uzupełnienie istniejących uziemień, aby uzyskać jeszcze niższą rezystancję połączenia z ziemią, co jest szczególnie ważne w przypadku instalacji odgromowych.
Anatomia instalacji uziemiającej – kluczowe elementy na każdym schemacie
Każdy schemat instalacji uziemiającej, niezależnie od jej typu, przedstawia pewien zestaw kluczowych elementów. Zrozumienie ich roli i wzajemnych powiązań jest niezbędne do pełnego pojęcia działania całego systemu ochrony. Przyjrzyjmy się im bliżej.
Serce systemu: Uziom (bednarka, pręt, zbrojenie) i jego rola.
Uziom to fundamentalny element systemu, który ma bezpośredni kontakt z ziemią. To właśnie on stanowi główny punkt odprowadzania niebezpiecznych prądów do gruntu. W zależności od zastosowanego typu uziemienia, uziomem może być: ułożona w gruncie lub fundamencie bednarka (płaskownik stalowy), pionowo wbity pręt (np. stalowy ocynkowany lub miedziany), albo też zbrojenie fundamentów, jeśli zostało ono odpowiednio połączone i przygotowane do tej roli. Główną rolą uziomu jest utrzymanie potencjału całego systemu na poziomie potencjału ziemi, co jest kluczowe dla bezpieczeństwa.

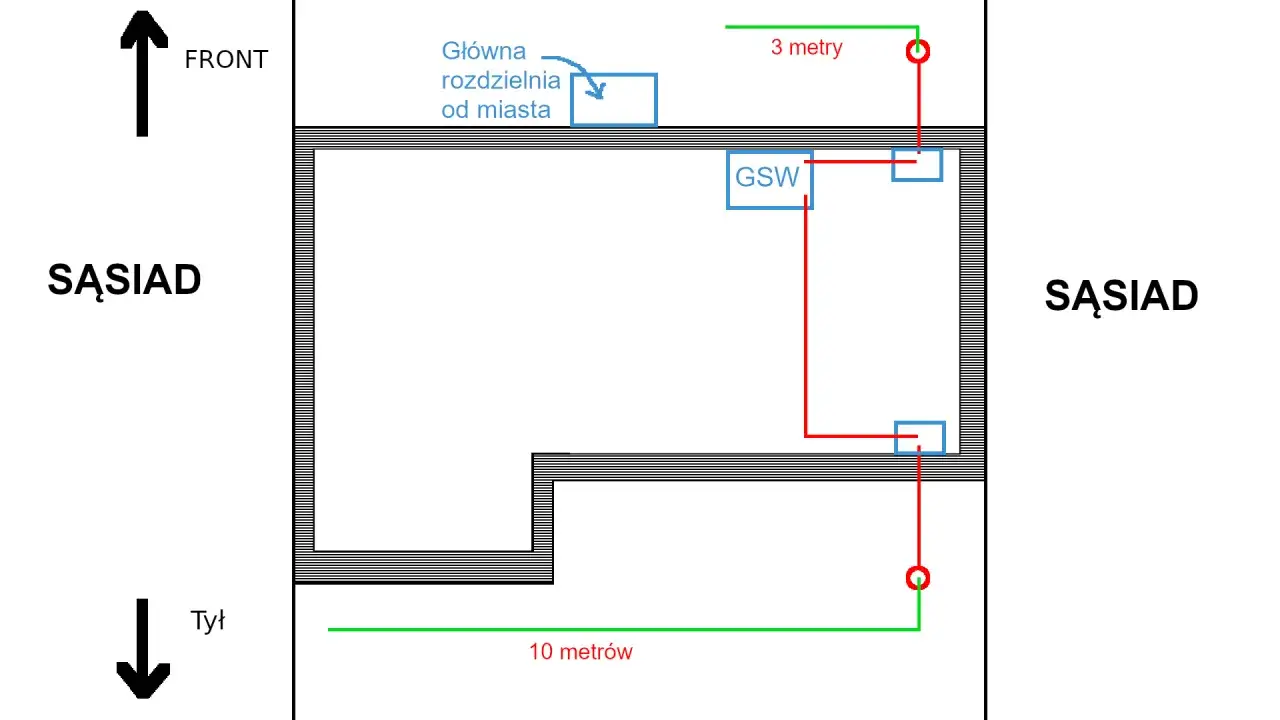

Główna Szyna Wyrównawcza (GSW): Centralny punkt połączeniowy instalacji.
Główna Szyna Wyrównawcza (w skrócie GSW, czasem oznaczana też jako GSU Główna Szyna Uziemiająca) jest niczym centrum dowodzenia instalacji uziemiającej. To do tego jednego, centralnego punktu doprowadza się wszystkie najważniejsze połączenia. Na schematach zobaczysz, że do GSW podłączony jest przewód uziemiający biegnący od uziomu, przewody ochronne (PE) wychodzące z rozdzielnicy głównej, a także przewody połączeń wyrównawczych. Jej zadaniem jest zapewnienie jednorodnego potencjału w całym systemie i stworzenie bezpiecznej ścieżki dla prądu.
Przewód uziemiający i przewody ochronne (PE): Jak zapewnić ciągłość połączeń?
Rozróżnienie między przewodem uziemiającym a przewodami ochronnymi (PE) jest ważne dla zrozumienia schematu. Przewód uziemiający to ten, który bezpośrednio łączy uziom z Główną Szyną Wyrównawczą. Z kolei przewody ochronne (PE) to te, które biegną od GSW, przechodzą przez rozdzielnicę główną, a następnie rozchodzą się do wszystkich gniazdek, puszek połączeniowych i obudów urządzeń w całym domu. Ich ciągłość i nienaganne połączenie na każdym etapie są absolutnie krytyczne. Jakakolwiek przerwa w tym obwodzie czyni całą instalację uziemiającą nieskuteczną i niebezpieczną.
Połączenia wyrównawcze: Dlaczego podłączenie metalowych rur jest tak ważne?
Połączenia wyrównawcze to często niedoceniany, a przecież niezwykle ważny element systemu uziemienia. Ich zadaniem jest połączenie GSW z wszystkimi większymi metalowymi elementami znajdującymi się w budynku, które nie są częścią instalacji elektrycznej. Mówimy tu o rurach wodociągowych, gazowych, centralnego ogrzewania, a nawet metalowych konstrukcjach czy balustradach. Połączenie tych elementów z GSW wyrównuje ich potencjał z potencjałem ziemi. Zapobiega to powstawaniu niebezpiecznych różnic napięć między, na przykład, kranem a metalową wanną w przypadku awarii instalacji elektrycznej. Pominięcie tych połączeń to prosta droga do stworzenia ukrytego zagrożenia.
Jak czytać schemat uziemienia domu? Wizualizacja krok po kroku
Schematy elektryczne mogą wydawać się skomplikowane, ale w rzeczywistości są to precyzyjne mapy, które pokazują, jak wszystko jest ze sobą połączone. Zrozumienie ich jest kluczem do świadomego podejścia do bezpieczeństwa w Twoim domu. Przyjrzyjmy się, jak krok po kroku odczytać taki schemat.
Droga prądu do ziemi: Od gniazdka, przez rozdzielnicę i GSW, aż do uziomu.
Wyobraźmy sobie hipotetyczną sytuację awaryjną. Prąd, który powinien płynąć do urządzenia podłączonego do gniazdka, z jakiegoś powodu wydostaje się poza przewód fazowy i zaczyna płynąć po metalowej obudowie. W tym momencie kluczową rolę odgrywa przewód ochronny (PE), który jest podłączony do tej obudowy. Biegnie on przez instalację, trafia do rozdzielnicy, a następnie do Głównej Szyny Wyrównawczej (GSW). Tam łączy się z przewodem uziemiającym, który prowadzi prosto do uziomu umieszczonego w ziemi. Cały ten obwód działa jak droga ewakuacyjna dla prądu, odprowadzając go bezpiecznie do gruntu i minimalizując ryzyko porażenia.
Symbole i oznaczenia na schematach elektrycznych, które musisz znać.
Aby móc swobodnie czytać schematy, warto poznać kilka podstawowych symboli i oznaczeń. Najczęściej spotkasz:
- Symbol uziomu: Zazwyczaj przedstawiany jako linia pionowa lub kilka równoległych linii schodzących w dół, symbolizujących połączenie z ziemią.
- GSW/GSU: Często oznaczana jako szyna lub punkt zbiorczy, do którego zbiegają się linie PE.
- PE: Litery oznaczające przewód ochronny.
- N: Litery oznaczające przewód neutralny (zerowy).
- L: Litery oznaczające przewód fazowy.
- RCD: Symbol wyłącznika różnicowoprądowego, często przedstawiany jako prostokąt z dodatkowymi elementami.
Znajomość tych podstawowych oznaczeń pozwoli Ci zorientować się w większości schematów.
Przykładowy, kompletny schemat uziemienia dla domu jednorodzinnego z omówieniem.
Wyobraźmy sobie schemat dla domu z uziomem fundamentowym. Na samym dole widzimy pierścień z bednarki umieszczony w ławach fundamentowych, połączony ze zbrojeniem. Od tego pierścienia biegnie pionowo w górę przewód uziemiający, który doprowadzony jest do Głównej Szyny Wyrównawczej (GSW) zlokalizowanej w piwnicy lub przy rozdzielnicy głównej. Do tej samej GSW podłączony jest również przewód ochronny (PE) wychodzący z rozdzielnicy, który następnie rozgałęzia się do wszystkich obwodów elektrycznych w domu do gniazdek, oświetlenia, a także do metalowych obudów urządzeń. Dodatkowo, od GSW odchodzą przewody połączeń wyrównawczych, które łączą ją z metalowymi rurami wodnymi i grzewczymi. Taki schemat pokazuje, jak wszystkie elementy tworzą spójny system ochrony.
Montaż uziemienia w praktyce – co musisz wiedzieć?
Teoria jest ważna, ale równie istotne jest praktyczne wykonanie instalacji uziemiającej. Prawidłowy montaż to gwarancja, że system będzie działał skutecznie przez lata. Oto kluczowe aspekty, na które należy zwrócić uwagę.
Kluczowe etapy wykonania uziomu fundamentowego podczas budowy.
Wykonanie uziomu fundamentowego wymaga precyzji już na etapie budowy fundamentów. Po pierwsze, należy dokładnie zaplanować przebieg bednarki lub pręta stalowego w ławach fundamentowych. Następnie, jeszcze przed zalaniem betonem, układa się przygotowany materiał, dbając o jego ciągłość i prawidłowe połączenia. Bardzo ważne jest również połączenie uziomu ze zbrojeniem fundamentów, co zapewnia dodatkowe bezpieczeństwo i stabilność. W odpowiednich miejscach wyprowadza się przewody, które połączą uziom z przyszłą Główną Szyną Wyrównawczą. Dopiero po tych czynnościach następuje zalanie fundamentów betonem, który skutecznie zabezpieczy uziom przed czynnikami zewnętrznymi.
Instalacja uziomu otokowego wokół istniejącego budynku.
Montaż uziomu otokowego w istniejącym domu wymaga prac ziemnych. Należy wykopać rów o odpowiedniej głębokości (minimum 0,5 metra) i szerokości, biegnący wokół całego budynku, w odległości około metra od ścian. Następnie w wykopie układa się bednarkę, tworząc zamkniętą pętlę. Kluczowe jest tutaj zapewnienie trwałych i odpornych na korozję połączeń, a także zabezpieczenie samej bednarki, jeśli nie jest ona wykonana z materiałów w pełni odpornych na działanie gruntu. Przewód od uziomu jest następnie wyprowadzany do miejsca, gdzie znajdować się będzie GSW. Po zakończeniu prac ziemnych, rów jest zasypywany.
Rola elektryka: Dlaczego pomiar rezystancji uziemienia i protokół są niezbędne?
Nawet najlepiej wykonana instalacja uziemiająca wymaga weryfikacji. Tutaj wkracza uprawniony elektryk. Po zakończeniu montażu, jego zadaniem jest przeprowadzenie profesjonalnego pomiaru rezystancji uziemienia. Celem jest uzyskanie wartości jak najniższej, w praktyce dążymy do wartości poniżej 10 Ω. Jest to kluczowe dla skuteczności systemu, zwłaszcza gdy uziom jest częścią instalacji odgromowej. Po wykonaniu pomiarów elektryk wystawia protokół z pomiarów. Jest to formalny dokument, który potwierdza prawidłowość wykonania instalacji i jest niezbędny do odbioru technicznego budynku, a także stanowi dowód spełnienia wymogów bezpieczeństwa.
Tych błędów na schemacie i w wykonaniu unikaj jak ognia!
Nawet najlepsze intencje i staranne wykonanie mogą zostać pokrzyżowane przez drobne błędy, które jednak mają ogromny wpływ na bezpieczeństwo. Oto najczęstsze pułapki, na które należy uważać, zarówno na etapie projektowania, jak i wykonania instalacji uziemiającej.
Problem korozji: Niewłaściwy materiał lub brak zabezpieczenia połączeń.
Korozja to cichy zabójca instalacji uziemiającej. Jeśli do wykonania uziomu użyjemy materiałów nieodpornych na działanie gruntu, takich jak zwykła stal, z czasem ulegnie ona zniszczeniu. Podobnie, jeśli połączenia między elementami uziomu lub między uziomem a przewodem nie zostaną odpowiednio zabezpieczone przed wilgocią i czynnikami chemicznymi, korozja szybko je zniszczy. Skutkuje to utratą ciągłości uziemienia i jego całkowitą nieskutecznością. Dlatego tak ważne jest stosowanie materiałów przeznaczonych do pracy w ziemi (stal ocynkowana, miedź) oraz trwałych, szczelnych połączeń.
Brak ciągłości bednarki lub niepoprawne połączenia ze zbrojeniem.
Każde przerwanie ciągłości uziemienia, na przykład przez źle wykonane spawy, uszkodzenia mechaniczne podczas prac ziemnych, czy po prostu nieuwagę przy układaniu bednarki, dyskwalifikuje cały system. Dotyczy to również uziemienia fundamentowego jeśli połączenie uziomu ze zbrojeniem jest luźne, wykonane z niewłaściwego materiału lub w ogóle go brakuje, uziemienie nie będzie spełniać swojej funkcji. Uziom musi stanowić jeden, nieprzerwany obwód od ziemi aż do GSW.
Przeczytaj również: Najpopularniejsze kolory farb do sypialni na sezon 2025/2026
Pominięcie połączeń wyrównawczych – cichy sabotażysta Twojego bezpieczeństwa.
To jeden z najpoważniejszych i najczęściej popełnianych błędów. Pominięcie połączeń wyrównawczych, czyli niepodłączenie metalowych rur wodnych, gazowych, grzewczych czy innych dużych elementów metalowych do GSW, jest jak zapraszanie niebezpieczeństwa do domu. Nawet jeśli główny uziom jest wykonany prawidłowo, brak wyrównania potencjałów tych elementów z potencjałem ziemi może prowadzić do niebezpiecznych różnic napięć. W przypadku awarii, dotknięcie metalowej baterii i jednocześnie metalowej obudowy urządzenia podłączonego do gniazdka może skończyć się porażeniem prądem, nawet jeśli instalacja elektryczna wydaje się być „uziemiona”.
