Schemat instalacji elektrycznej – klucz do bezpieczeństwa i funkcjonalności Twojego domu
- Prawidłowy schemat instalacji elektrycznej jest wymogiem Prawa budowlanego i podstawą odbioru technicznego.
- Musi zawierać rzuty kondygnacji z punktami elektrycznymi, schemat rozdzielnicy, opis techniczny i trasy przewodów.
- Projekt może wykonać wyłącznie osoba z uprawnieniami budowlanymi w specjalności instalacyjnej elektrycznej.
- Koszt projektu dla domu jednorodzinnego w 2026 roku waha się od 1500 zł do 5000 zł, zależnie od złożoności.
- Projektowanie regulują Ustawa Prawo budowlane, Rozporządzenie Ministra Infrastruktury i Polskie Normy (PN-HD 60364).
Dlaczego schemat instalacji elektrycznej to fundament bezpiecznego domu
Niezależnie od tego, czy budujesz nowy dom, czy przeprowadzasz gruntowny remont, schemat instalacji elektrycznej jest absolutnie kluczowy. To nie tylko formalny wymóg, ale przede wszystkim gwarancja bezpieczeństwa Twojej rodziny i mienia. Bez precyzyjnego planu, jak ten dokument stanowi, wykonanie instalacji jest jak budowanie domu bez projektu architektonicznego chaotyczne, ryzykowne i pełne potencjalnych problemów. Prawidłowo wykonany schemat chroni przed porażeniem prądem, pożarami i zapewnia, że Twoja instalacja będzie działać bez zarzutu przez długie lata.
Schemat a Prawo Budowlane: Co musisz wiedzieć przed rozpoczęciem budowy?
W Polsce, zgodnie z Ustawą Prawo budowlane z dnia 7 lipca 1994 r., każdy budynek mieszkalny musi posiadać projekt instalacji elektrycznej. Jest to dokument niezbędny do uzyskania pozwolenia na budowę, a jego brak uniemożliwi odbiór techniczny gotowej instalacji. Dodatkowo, przepisy takie jak Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz Polskie Normy, w szczególności seria PN-HD 60364 dotycząca instalacji elektrycznych w obiektach budowlanych, precyzują wymagania, jakim musi sprostać każdy projekt. Ignorowanie tych przepisów to prosta droga do problemów prawnych i technicznych.
Bezpieczeństwo przede wszystkim: Jak projekt chroni Ciebie i Twoją rodzinę przed porażeniem i pożarem?
Bezpieczeństwo jest najważniejszym argumentem przemawiającym za posiadaniem profesjonalnego projektu instalacji elektrycznej. Dobrze zaprojektowana instalacja uwzględnia odpowiednie zabezpieczenia, takie jak wyłączniki nadprądowe i różnicowoprądowe, które chronią przed skutkami zwarć, przeciążeń i bezpośredniego kontaktu z napięciem. Odpowiedni dobór przewodów o właściwych przekrojach oraz zastosowanie systemów ochrony przeciwporażeniowej minimalizuje ryzyko porażenia prądem, które może mieć tragiczne skutki. Projekt jest fundamentem, który zapobiega powstawaniu iskrzeń, przegrzewaniu się przewodów i w konsekwencji pożarom.
Schemat jako mapa dla wykonawcy i gwarancja na przyszłość – dlaczego warto go mieć?
Dla ekipy budowlanej, schemat instalacji elektrycznej jest niczym mapa drogowa. Umożliwia precyzyjne ułożenie przewodów, montaż gniazdek, włączników i innych elementów zgodnie z założeniami projektowymi, co przekłada się na jakość wykonania i estetykę. Ale to nie wszystko. Schemat jest nieocenionym dokumentem przy wszelkich przyszłych pracach modernizacjach, naprawach czy diagnostyce ewentualnych problemów. Posiadając go, oszczędzasz czas i pieniądze, unikając zgadywania, gdzie biegną przewody czy jakie zabezpieczenia zostały zastosowane. To inwestycja w spokój i niezawodność na lata.
Co musi zawierać profesjonalny projekt instalacji elektrycznej? Rozszyfrowujemy dokumentację
Profesjonalny projekt instalacji elektrycznej to dokumentacja techniczna, która musi być kompletna i precyzyjna. Pozwala ona na prawidłowe wykonanie instalacji, a także stanowi podstawę do jej późniejszej eksploatacji i ewentualnych modyfikacji. Przyjrzyjmy się bliżej, co taki projekt powinien zawierać.
Część opisowa: Moc przyłączeniowa, dobór przewodów i systemy ochronne
Część opisowa projektu to jego merytoryczne serce. Znajdziemy tu kluczowe informacje techniczne, takie jak określenie mocy przyłączeniowej, czyli maksymalnej mocy, jaką instalacja może pobierać z sieci. Precyzuje ona również, czy instalacja będzie jedno- czy trójfazowa. Kolejnym ważnym elementem jest dobór odpowiednich rodzajów i przekrojów przewodów, co ma bezpośredni wpływ na bezpieczeństwo i efektywność przesyłu energii. Nieodzownym elementem jest także szczegółowy opis zastosowanych systemów ochrony przeciwporażeniowej, które są fundamentem bezpieczeństwa użytkowników.

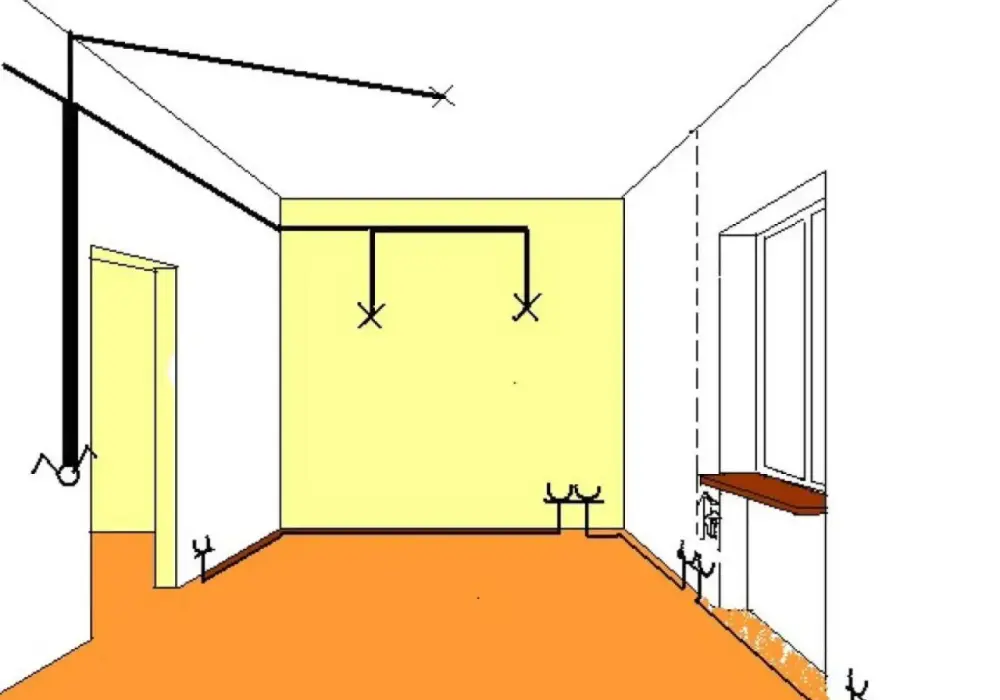

Część graficzna: Rzuty pomieszczeń z rozmieszczeniem gniazdek i oświetlenia
Część graficzna projektu to wizualna reprezentacja instalacji na planach budynku. Znajdują się na niej rzuty wszystkich kondygnacji z precyzyjnie naniesionym rozmieszczeniem punktów elektrycznych. Obejmuje to lokalizację gniazd wtykowych, punktów oświetleniowych, włączników światła, a także trasy prowadzenia przewodów oraz miejsca montażu puszek instalacyjnych. Dokładne umiejscowienie tych elementów jest kluczowe nie tylko dla funkcjonalności, ale również dla estetyki wnętrz, pozwalając na ergonomiczną aranżację przestrzeni.

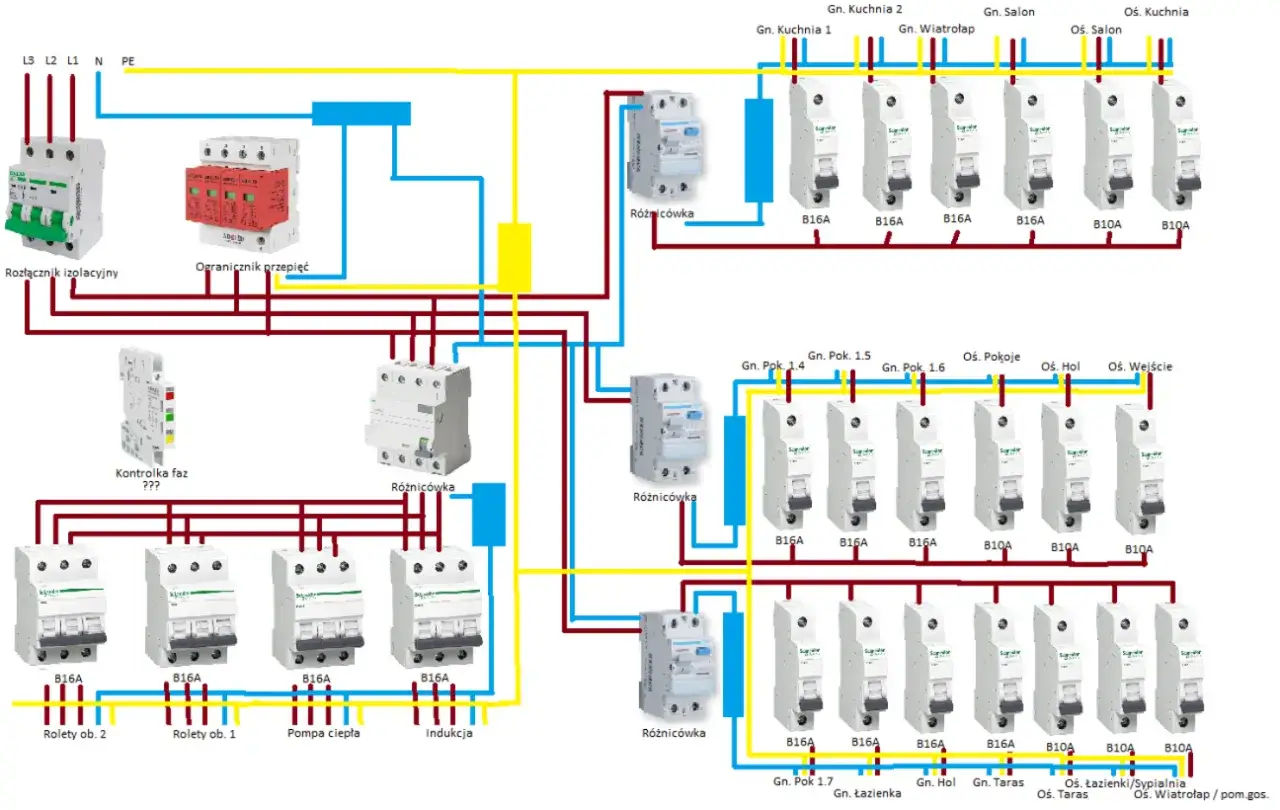

Serce instalacji: Szczegółowy schemat jednokreskowy rozdzielnicy domowej
Rozdzielnica główna to centrum dowodzenia całej instalacji elektrycznej w domu. Schemat jednokreskowy rozdzielnicy przedstawia jej szczegółową budowę i sposób działania. Zawiera on kluczowe informacje o wszystkich zastosowanych zabezpieczeniach wyłącznikach nadprądowych, chroniących przed przeciążeniem i zwarciem, oraz wyłącznikach różnicowoprądowych, które zabezpieczają przed porażeniem prądem. Schemat ten pokazuje również, jak instalacja jest podzielona na poszczególne obwody, co jest niezbędne do prawidłowego zarządzania energią i szybkiego lokalizowania ewentualnych problemów.
Legenda symboli: Jak czytać oznaczenia na planie elektrycznym?
Aby każdy mógł zrozumieć projekt, musi on zawierać przejrzystą legendę symboli. Jest to niezbędny element ułatwiający odczytanie oznaczeń na planach elektrycznych zarówno dla wykonawców, jak i dla przyszłych użytkowników czy serwisantów. Legenda wyjaśnia znaczenie poszczególnych piktogramów, np. symbol gniazdka wtykowego, punktu świetlnego, włącznika światła czy puszki instalacyjnej. Dzięki niej, nawet osoba bez specjalistycznej wiedzy technicznej może zorientować się w podstawowych elementach instalacji.
Kto może legalnie zaprojektować instalację w Twoim domu? Kluczowe uprawnienia
Wybór osoby odpowiedzialnej za projekt instalacji elektrycznej to decyzja o kluczowym znaczeniu dla bezpieczeństwa i zgodności z prawem. Nie każdy, kto potrafi podłączyć żarówkę, może legalnie stworzyć projekt budowlany.
Projektant z uprawnieniami budowlanymi a elektryk ze świadectwem SEP – poznaj różnicę
Zgodnie z polskim prawem, projekt instalacji elektrycznej może wykonać wyłącznie osoba posiadająca odpowiednie uprawnienia budowlane. Mowa tu o uprawnieniach do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych. Elektryk posiadający jedynie uprawnienia kwalifikacyjne wydane przez SEP (Stowarzyszenie Elektryków Polskich) jest uprawniony do wykonania prac instalacyjnych na podstawie gotowego projektu, ale nie może go samodzielnie sporządzić. To fundamentalna różnica, która chroni inwestorów przed nielegalnymi i potencjalnie niebezpiecznymi realizacjami.
Jakie konsekwencje grożą za wykonanie instalacji bez wymaganego projektu?
Decyzja o pominięciu wymaganego projektu lub zleceniu jego wykonania osobie bez odpowiednich kwalifikacji niesie ze sobą poważne konsekwencje. Po pierwsze, nie będziesz w stanie uzyskać pozwolenia na użytkowanie budynku lub będziesz miał problemy z jego odbiorem technicznym przez nadzór budowlany. Po drugie, dostawca energii elektrycznej może odmówić przyłączenia budynku do sieci. Co więcej, w przypadku awarii lub pożaru, ubezpieczyciel może odmówić wypłaty odszkodowania, a Ty narazisz siebie i swoją rodzinę na bezpośrednie niebezpieczeństwo. To ryzyko, którego zdecydowanie warto unikać.
Na co zwrócić uwagę, wybierając projektanta instalacji elektrycznej?
Wybór odpowiedniego projektanta to proces, który wymaga staranności. Koniecznie zweryfikuj posiadane przez niego uprawnienia budowlane poproś o okazanie stosownych dokumentów. Sprawdź, czy biuro projektowe ma doświadczenie w projektowaniu instalacji dla domów jednorodzinnych o podobnym charakterze do Twojego. Warto również poprosić o referencje od poprzednich klientów. Dobra komunikacja z projektantem jest kluczowa upewnij się, że rozumie Twoje potrzeby i potrafi doradzić najlepsze rozwiązania, a także jasno określa zakres oferowanych usług i związane z tym koszty.
Planowanie obwodów elektrycznych krok po kroku – praktyczny przewodnik
Prawidłowe zaplanowanie obwodów elektrycznych to podstawa funkcjonalnej i bezpiecznej instalacji. Chodzi o to, aby obciążenia były równomiernie rozłożone, a poszczególne urządzenia miały zapewnione stabilne zasilanie. Oto jak podejść do tego zadania.
Obwody oświetleniowe: Ile ich potrzebujesz i jak je zabezpieczyć?
Obwody oświetleniowe zazwyczaj nie są silnie obciążone. W mniejszych domach czy mieszkaniach często wystarczy jeden obwód obsługujący oświetlenie w kilku pomieszczeniach. Jednak w większych domach, szczególnie tam, gdzie planujemy więcej punktów świetlnych (np. oświetlenie schodowe, dekoracyjne), warto rozważyć podział oświetlenia na kilka niezależnych obwodów. Pozwoli to uniknąć sytuacji, w której awaria jednego obwodu pozbawi prądu całe oświetlenie w domu. Standardowym zabezpieczeniem dla obwodów oświetleniowych są wyłączniki nadprądowe o wartości 10A.
Obwody gniazd wtykowych: Jak zaplanować zasilanie dla pokoi, salonu i gabinetu?
Gniazda wtykowe to punkty, które najczęściej są eksploatowane. Kluczowe jest, aby nie przeciążać jednego obwodu zbyt wieloma gniazdkami, zwłaszcza tymi, do których podłączamy urządzenia o większym poborze mocy. Zaleca się, aby każde pomieszczenie miało przynajmniej jeden dedykowany obwód gniazd. Warto również zaplanować ich większą liczbę, uwzględniając przyszłe rozmieszczenie mebli i urządzeń. Typowym zabezpieczeniem dla obwodów gniazd wtykowych są wyłączniki nadprądowe 16A.
Obwody specjalnego przeznaczenia: Kuchnia i łazienka pod szczególnym nadzorem
Kuchnia i łazienka to pomieszczenia, w których znajduje się wiele urządzeń o dużym poborze mocy, a także występuje podwyższone ryzyko kontaktu z wodą. Dlatego też wymagają one wydzielonych obwodów. Piekarnik, płyta indukcyjna, zmywarka, pralka, bojler każde z tych urządzeń powinno mieć swój własny obwód, zabezpieczony odpowiednim wyłącznikiem nadprądowym. W łazience, ze względu na bliskość wody, absolutnie kluczowe jest stosowanie wyłączników różnicowoprądowych, które zapewniają dodatkową ochronę przed porażeniem.
Zasilanie trójfazowe („siła”): Kiedy jest niezbędne dla płyty indukcyjnej, pompy ciepła lub warsztatu?
W niektórych przypadkach standardowe zasilanie jednofazowe może okazać się niewystarczające. Zasilanie trójfazowe, potocznie nazywane „siłą”, jest niezbędne przy urządzeniach o bardzo dużym poborze mocy. Dotyczy to przede wszystkim nowoczesnych płyt indukcyjnych o dużej mocy, pomp ciepła, pieców akumulacyjnych, a także niektórych maszyn używanych w warsztatach domowych. Decyzja o zastosowaniu zasilania trójfazowego musi być podjęta na etapie projektowania przyłącza i uwzględniona w całym projekcie instalacji elektrycznej.
Ile kosztuje projekt instalacji elektrycznej w 2026 roku i od czego zależy cena?
Koszty wykonania projektu instalacji elektrycznej mogą być zróżnicowane, ale warto traktować je jako inwestycję, a nie wydatek. Dobrze zaprojektowana instalacja to bezpieczeństwo i funkcjonalność na lata.
Standardowy dom jednorodzinny: Co wchodzi w skład podstawowej wyceny?
W 2026 roku, za projekt instalacji elektrycznej dla standardowego domu jednorodzinnego, zapłacimy zazwyczaj od 1500 zł do 5000 zł. Cena ta obejmuje zazwyczaj kompleksowe opracowanie dokumentacji, w tym rzuty kondygnacji z punktami elektrycznymi, schemat rozdzielnicy głównej z opisem zabezpieczeń i obwodów, opis techniczny zawierający m.in. dobór przewodów i systemy ochrony, a także trasy prowadzenia instalacji. Jest to podstawa, która pozwala na bezpieczne i zgodne z przepisami wykonanie instalacji.
Czynniki podnoszące koszt: Dom inteligentny, fotowoltaika i inne nowoczesne rozwiązania
Na ostateczną cenę projektu wpływa wiele czynników, a stopień skomplikowania instalacji jest jednym z kluczowych. Wprowadzenie systemów domu inteligentnego (smart home), instalacji fotowoltaicznej, systemu zarządzania energią, pompy ciepła czy zaawansowanych systemów alarmowych znacząco podnosi zakres prac projektowych i tym samym koszt. Również wielkość budynku, liczba kondygnacji oraz specyficzne wymagania inwestora mogą wpłynąć na wycenę. Nie bez znaczenia jest także lokalizacja biura projektowego.
Czy oszczędzanie na projekcie to dobry pomysł? Ukryte koszty błędnych decyzji
Próba oszczędzenia na projekcie instalacji elektrycznej to często pozorna oszczędność, która może generować znacznie większe koszty w przyszłości. Brak profesjonalnego projektu lub jego wykonanie przez osobę bez uprawnień może prowadzić do kosztownych poprawek w trakcie budowy, problemów z odbiorem technicznym, a nawet konieczności przerabiania części instalacji. Niewłaściwy dobór zabezpieczeń czy przewodów zwiększa ryzyko awarii, skraca żywotność urządzeń i może prowadzić do wyższych rachunków za energię. Co najważniejsze, naraża domowników na niebezpieczeństwo. Dlatego warto zainwestować w solidny projekt od samego początku.
Najczęstsze błędy w projektowaniu instalacji domowej i jak ich uniknąć?
Nawet najlepiej zapowiadająca się budowa może napotkać problemy, jeśli instalacja elektryczna nie zostanie prawidłowo zaprojektowana. Oto najczęściej popełniane błędy i sposoby, jak ich uniknąć.
Zbyt mała liczba gniazdek i punktów oświetleniowych – problem, który wraca latami
To jeden z najczęstszych i najbardziej frustrujących błędów, który objawia się latami. Zbyt mała liczba gniazdek zmusza do stosowania przedłużaczy i rozgałęźników, co jest nie tylko nieestetyczne, ale przede wszystkim niebezpieczne. Podobnie jest z punktami oświetleniowymi. Planując instalację, myśl przyszłościowo. Zastanów się, gdzie staną meble, jakie urządzenia planujesz używać, gdzie będą stały lampki nocne czy biurko. Lepiej zaplanować kilka gniazdek więcej niż później żałować.
Brak podziału na wystarczającą liczbę obwodów – dlaczego to niebezpieczne?
Przeciążenie jednego obwodu elektrycznego to prosta droga do problemów. Niewystarczający podział instalacji na obwody sprawia, że bezpieczniki często „wybijają”, co jest sygnałem, że instalacja nie radzi sobie z obciążeniem. W skrajnych przypadkach może to prowadzić do przegrzewania się przewodów i, co najgorsze, do pożaru. Każde pomieszczenie, a zwłaszcza kuchnia i łazienka, powinno mieć odpowiednią liczbę niezależnych obwodów, dopasowanych do planowanego obciążenia.
Przeczytaj również: Najpopularniejsze kolory farb do sypialni na sezon 2025/2026
Ignorowanie przyszłych potrzeb: Planowanie z myślą o samochodzie elektrycznym i rozbudowie domu
Współczesne domy ewoluują, a wraz z nimi nasze potrzeby. Planowanie instalacji elektrycznej powinno uwzględniać przyszłe technologie i rozwój. Czy w przyszłości planujesz zakup samochodu elektrycznego i potrzebę ładowarki? Czy myślisz o instalacji fotowoltaicznej? A może o systemie inteligentnego domu? Nawet jeśli nie dziś, to za kilka lat te rozwiązania mogą stać się standardem. Przewidzenie tych potrzeb na etapie projektu jest znacznie tańsze i prostsze niż późniejsze, kosztowne modyfikacje istniejącej instalacji.
