W świecie budownictwa, gdzie precyzja jest kluczowa, projekty budowlane posługują się uniwersalnym językiem symboli. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć i prawidłowo interpretować graficzne oznaczenia stosowane w polskiej dokumentacji technicznej, od symboli architektonicznych po instalacyjne. Dowiedz się, jak czytać plany budowlane i uniknąć kosztownych błędów.
Klucz do zrozumienia projektu budowlanego
- Symbole to ustandaryzowany język wizualny, niezbędny do precyzyjnej komunikacji w budownictwie.
- Polskie Normy (PN) regulują oznaczenia graficzne, zapewniając spójność i jednoznaczność.
- Projekty budowlane zawierają legendę, która jest kluczem do interpretacji użytych symboli.
- Symbole dzielą się na architektoniczno-budowlane, konstrukcyjne i instalacyjne.
- Prawidłowe odczytanie symboli pozwala uniknąć błędów wykonawczych i przyspiesza realizację projektu.
Dlaczego bez znajomości symboli ani rusz? Wprowadzenie do języka projektu budowlanego
Symbole na projekcie budowlanym to ustandaryzowany język wizualny, który umożliwia precyzyjną komunikację między wszystkimi uczestnikami procesu inwestycyjnego. Ich stosowanie jest kluczowe dla prawidłowej interpretacji dokumentacji technicznej i uniknięcia błędów wykonawczych. Bez tej wiedzy, odczytanie planów budowlanych staje się niemożliwe, a potencjalne pomyłki mogą prowadzić do znaczących konsekwencji finansowych i opóźnień w budowie.
Co to jest projekt budowlany i dlaczego symbole są jego alfabetem?
Projekt budowlany to zbiór dokumentów technicznych, który stanowi podstawę do uzyskania pozwolenia na budowę. Można powiedzieć, że symbole graficzne są jego "alfabetem". Umożliwiają one przedstawienie złożonych informacji o kształcie, wymiarach, materiałach i sposobie wykonania budynku w skondensowanej, graficznej formie. Ten "alfabet" musi być zrozumiały dla wszystkich, od architektów i konstruktorów, przez instalatorów, aż po samych wykonawców na budowie. Bez znajomości tego języka, nawet najlepiej przygotowany projekt pozostaje niezrozumiały.

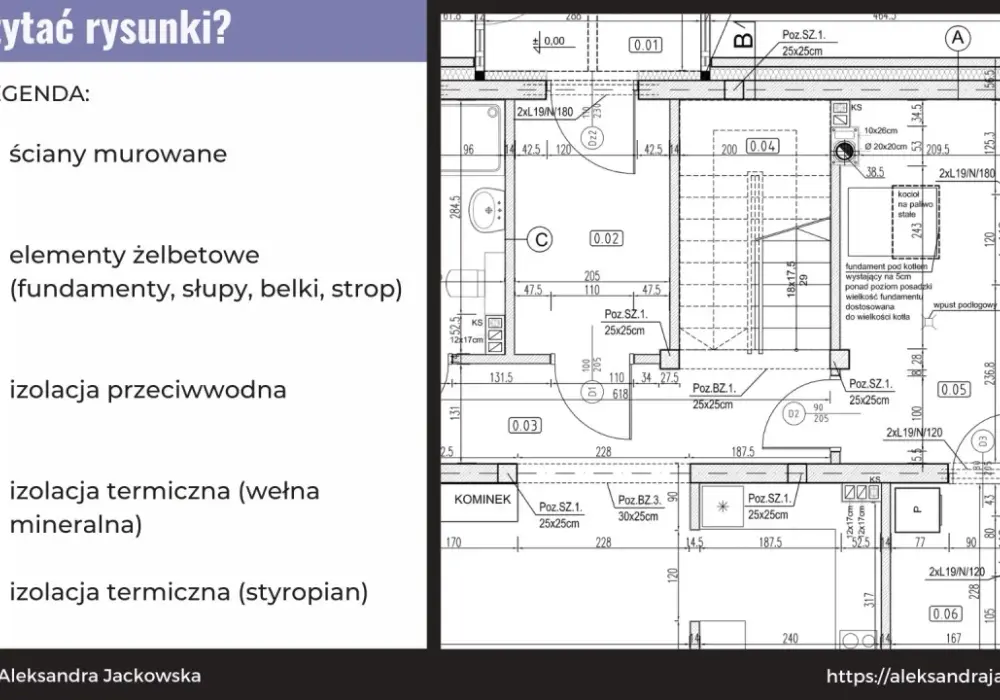

Rola legendy na projekcie – Twój osobisty słownik i klucz do zrozumienia rysunków
Każdy profesjonalny projekt budowlany musi zawierać legendę. Jest to nieodzowny element, który pełni rolę osobistego słownika i klucza do zrozumienia wszystkich rysunków. Legenda to zestawienie wszystkich symboli użytych na poszczególnych rysunkach wraz z ich dokładnym objaśnieniem. Gwarantuje to jednoznaczność i spójność interpretacji dokumentacji, eliminując ryzyko nieporozumień między różnymi specjalistami pracującymi przy inwestycji.
Polskie Normy (PN) – Kto i dlaczego standaryzuje oznaczenia budowlane?
Podstawą dla oznaczeń graficznych stosowanych w Polsce są Polskie Normy (PN). Są one regularnie aktualizowane, aby odpowiadać międzynarodowym standardom, w tym normom europejskim (PN-EN). Kluczowe normy regulujące symbole w rysunku budowlanym to między innymi PN-B-01025:2004, dotycząca oznaczeń graficznych na rysunkach architektoniczno-budowlanych, oraz PN-B-01027:2002, określająca oznaczenia w projektach zagospodarowania działki lub terenu. Istnieje również szereg norm branżowych dla poszczególnych instalacji. Cel standaryzacji jest prosty: zapewnienie powszechnego zrozumienia i jednolitego stosowania oznaczeń w całej branży budowlanej.
Symbole architektoniczno-budowlane – czyli jak czytać rzuty i przekroje
Symbole architektoniczno-budowlane stanowią podstawową grupę oznaczeń, z którą spotykamy się analizując plany kondygnacji, rzuty czy przekroje budynku. Określają one kluczowe elementy geometryczne i materiałowe obiektu, takie jak ściany, stropy, otwory okienne i drzwiowe, schody czy materiały, z których zostały wykonane poszczególne komponenty. Ich prawidłowe odczytanie jest fundamentalne dla zrozumienia bryły i układu funkcjonalnego budynku.
Ściany nośne a działowe – jak je odróżnić na pierwszy rzut oka?
Rozróżnienie ścian nośnych od działowych jest kluczowe dla bezpieczeństwa konstrukcji. Na rysunkach technicznych ściany nośne, przenoszące obciążenia pionowe, zazwyczaj oznaczane są grubszymi liniami lub specyficznym kreskowaniem, które może sugerować ich materiał (np. beton, cegła ceramiczna). Ściany działowe, których główną funkcją jest podział przestrzeni, często przedstawiane są cieńszymi liniami. Dokładne oznaczenie typu ściany zawsze znajduje się w legendzie projektu.
Okna i drzwi – jak odczytać ich wymiary, typ i kierunek otwierania?
Symbole okien i drzwi na rzutach są bardzo czytelne i zazwyczaj zawierają kluczowe informacje. Linie przedstawiające ościeżnicę i skrzydło okna lub drzwi pozwalają zidentyfikować ich typ (np. okno jednoskrzydłowe, dwuskrzydłowe, drzwi zewnętrzne, wewnętrzne). Strzałka narysowana na skrzydle drzwiowym lub oknie określa kierunek ich otwierania, co jest ważne z punktu widzenia ergonomii i funkcjonalności pomieszczeń. Często pod symbolem lub obok niego podawane są wymiary (szerokość x wysokość) oraz typ przeszklenia.
Symbole materiałów budowlanych – od betonu po wełnę mineralną
Na rysunkach technicznych materiały budowlane przedstawiane są za pomocą charakterystycznego kreskowania lub specjalnych symboli. Na przykład, beton często oznaczany jest drobnymi kropkami lub kwadracikami, cegła ceramiczna specyficznym układem prostokątów, a drewno równoległymi liniami. Izolacje termiczne, takie jak wełna mineralna czy styropian, również mają swoje dedykowane symbole graficzne. Znajomość tych oznaczeń jest kluczowa dla zrozumienia technologii wykonania i parametrów cieplnych przegród budowlanych.
Schody, kominy i wentylacja grawitacyjna – oznaczenia kluczowych elementów pionowych
Na rzutach i przekrojach łatwo zidentyfikować również schody, kominy oraz systemy wentylacyjne. Schody zazwyczaj przedstawiane są z zaznaczonym kierunkiem biegu (strzałką) i liczbą stopni. Kominy, w zależności od ich przeznaczenia, mogą być oznaczone jako przewody dymowe, spalinowe lub wentylacyjne. Wentylacja grawitacyjna jest często symbolizowana przez linie reprezentujące kanały wentylacyjne, zakończone kratkami w pomieszczeniach. Te elementy są niezwykle ważne dla funkcjonalności, komfortu i bezpieczeństwa użytkowania budynku.
Oznaczenia instalacji sanitarnych – wszystko o wodzie, kanalizacji i ogrzewaniu
Instalacje sanitarne to systemy odpowiedzialne za dostarczanie mediów i odprowadzanie nieczystości, a ich prawidłowe zaprojektowanie i wykonanie jest kluczowe dla komfortu i bezpieczeństwa mieszkańców. Symbole instalacyjne obejmują szeroki zakres systemów w budynku, takich jak instalacje wodno-kanalizacyjne, centralnego ogrzewania, gazowe, a także wentylacyjne i klimatyzacyjne. Precyzyjne odczytanie tych oznaczeń pozwala zrozumieć skomplikowaną "sieć życia" budynku.
Instalacja wodociągowa (zimna i ciepła woda) – jak śledzić przebieg rur?
Instalacja wodociągowa, dostarczająca zimną i ciepłą wodę, jest oznaczana za pomocą linii symbolizujących rurociągi. Zazwyczaj linia ciągła reprezentuje rury z zimną wodą, podczas gdy linia przerywana lub oznaczona literą "C" lub "CWU" (Ciepła Woda Użytkowa) wskazuje na ciepłą wodę. Symbole zaworów, wodomierzy, punktów poboru wody (kranów) oraz innych elementów instalacji są precyzyjnie określone w legendzie. Norma PN-B-01701 stanowi podstawę dla tych oznaczeń.
Instalacja kanalizacyjna – symbole rur, podejść i pionów kanalizacyjnych
Instalacja kanalizacyjna służy do odprowadzania ścieków. Symbole rur kanalizacyjnych są zazwyczaj przedstawiane jako grubsze linie niż rury wodociągowe, często z oznaczeniem spadku, który jest kluczowy dla prawidłowego przepływu ścieków. Oznaczenia te pozwalają zlokalizować podejścia do urządzeń sanitarnych (umywalki, WC, prysznice), piony kanalizacyjne oraz miejsca montażu syfonów. Zrozumienie tych symboli jest niezbędne do prawidłowego wykonania systemu odprowadzania ścieków.
Centralne ogrzewanie (C.O.) – jak zlokalizować grzejniki, podłogówkę i kocioł?
System centralnego ogrzewania zapewnia komfort cieplny w budynku. Symbole na projektach C.O. pozwalają zlokalizować grzejniki (różne typy, np. płytowe, żeberkowe), kotły (źródła ciepła, np. gazowe, na paliwo stałe), pompy obiegowe oraz rury zasilające i powrotne. Instalacja ogrzewania podłogowego jest często przedstawiana jako siatka rur ułożonych pod posadzką. Norma PN-B-01400 reguluje te oznaczenia, zapewniając czytelność schematów.
Instalacja gazowa – kluczowe symbole, na które musisz zwrócić uwagę
Instalacja gazowa, ze względu na swoje potencjalne zagrożenie, wymaga szczególnej uwagi przy interpretacji symboli. Rurociągi gazowe są oznaczane specyficznymi liniami, często z dodatkowymi oznaczeniami wskazującymi na ciśnienie gazu. Symbole zaworów odcinających, reduktorów ciśnienia oraz urządzeń gazowych (np. kuchenki, podgrzewacze wody) muszą być odczytane z najwyższą precyzją. Bezpieczeństwo użytkowania instalacji gazowej zależy od prawidłowego wykonania zgodnego z projektem.
Symbole instalacji elektrycznej – przewodnik po kablach, gniazdkach i oświetleniu
Instalacja elektryczna jest kręgosłupem każdego nowoczesnego budynku, zapewniając zasilanie dla wszystkich urządzeń i systemów. Symbole elektryczne na projektach obejmują oznaczenia gniazdek, włączników, punktów oświetleniowych, rozdzielnic oraz tras przebiegu przewodów. Ich znajomość jest niezbędna do bezpiecznego i funkcjonalnego zaprojektowania oraz wykonania instalacji elektrycznej.
Gniazda wtykowe – jak rozpoznać gniazdka 230V, siłowe i specjalistyczne?
Na projektach elektrycznych można spotkać różne rodzaje gniazd wtykowych. Standardowe gniazda 230V (jednofazowe) są zazwyczaj oznaczane jako okrąg z trzema stykami. Gniazda siłowe (trójfazowe), stosowane do zasilania urządzeń o większej mocy, mają bardziej rozbudowane symbole, często z większą liczbą styków. Oprócz nich występują symbole gniazd specjalistycznych, takich jak gniazda RTV (telewizyjne, radiowe), internetowe (sieciowe) czy telefoniczne. Rozróżnienie gniazd pojedynczych i podwójnych jest zazwyczaj intuicyjne.
Punkty oświetleniowe – oznaczenia lamp sufitowych, kinkietów i oświetlenia zewnętrznego
Symbole punktów oświetleniowych wskazują lokalizację i rodzaj opraw oświetleniowych. Lampy sufitowe mogą być przedstawiane jako okręgi, kwadraty lub inne figury geometryczne, często z dodatkowymi oznaczeniami. Kinkiety, montowane na ścianach, mają swoje charakterystyczne symbole. Oświetlenie zewnętrzne, takie jak lampy ogrodowe czy elewacyjne, również jest odpowiednio oznaczone. Te symbole pomagają w zaplanowaniu rozmieszczenia źródeł światła w pomieszczeniach i na zewnątrz budynku.
Włączniki i łączniki – symbole włączników pojedynczych, podwójnych i schodowych
Włączniki i łączniki elektryczne służą do sterowania obwodami oświetleniowymi i innymi urządzeniami. Włączniki pojedyncze, sterujące jednym obwodem, są zazwyczaj oznaczane prostym symbolem. Podwójne włączniki, umożliwiające sterowanie dwoma niezależnymi obwodami, mają bardziej złożoną budowę graficzną. Symbole włączników schodowych i krzyżowych wskazują na możliwość sterowania jednym punktem świetlnym z dwóch lub więcej miejsc, co jest kluczowe dla funkcjonalności instalacji w korytarzach czy na klatkach schodowych.
Rozdzielnica elektryczna i trasy przewodów – serce i układ nerwowy Twojego domu
Rozdzielnica elektryczna, potocznie zwana tablicą bezpiecznikową, jest centralnym punktem każdej instalacji elektrycznej. Jej symbol na schemacie przedstawia miejsce, gdzie zasilanie jest rozdzielane na poszczególne obwody i zabezpieczane. Trasy przewodów elektrycznych są zazwyczaj przedstawiane jako linie na rzutach, z oznaczeniami wskazującymi liczbę żył w kablu oraz typ obwodu (np. oświetleniowy, gniazdkowy). Norma PN-E-01200-11 określa zasady ich oznaczania.
Elementy konstrukcyjne i wymiarowanie – co mówią linie, strzałki i liczby?
Oprócz symboli graficznych, kluczowe dla precyzyjnego określenia geometrii i położenia poszczególnych elementów budynku są linie, strzałki i liczby stosowane w procesie wymiarowania. Te elementy tworzą razem spójny system informacji, który pozwala na dokładne odwzorowanie projektu w rzeczywistości. Bez prawidłowego odczytania wymiarów i wysokości, nawet najlepiej narysowany plan staje się bezużyteczny.
Jak czytać wymiarowanie na projekcie? Zrozumieć linie i łańcuchy wymiarowe
Wymiarowanie na rysunkach technicznych opiera się na kilku podstawowych zasadach. Linie wymiarowe, zazwyczaj cienkie linie ciągłe, wskazują wymiarowany odcinek. Linie pomocnicze, prostopadłe do linii wymiarowej, wyznaczają granice wymiaru. Groty strzałek na końcach linii wymiarowej wskazują, do których elementów odnosi się dany wymiar. Liczby wymiarowe, umieszczone nad lub obok linii wymiarowej, podają rzeczywistą długość w określonej jednostce (zazwyczaj w milimetrach). Łańcuchy wymiarowe to seria wymiarów cząstkowych sumujących się do wymiaru całkowitego.
Koty wysokościowe – co oznaczają poziomy "zero" i rzędne wysokości?
Koty wysokościowe, zwane również rzędnymi wysokości, są niezwykle ważne dla określenia poziomu poszczególnych elementów budynku względem ustalonego punktu odniesienia. Najczęściej poziom "zero" (0.00) przyjmuje się na poziomie wykończonej posadzki parteru lub istniejącego terenu. Rzędne wysokości podawane są dla poszczególnych elementów, takich jak posadzki innych kondygnacji, stropy, dachy, parapety okienne czy górne krawędzie fundamentów. Pozwalają one na precyzyjne określenie wysokościowych relacji między elementami konstrukcji.
Oznaczenia na planie zagospodarowania terenu – symbole granic działki, przyłączy i uzbrojenia
Plan zagospodarowania terenu (PZT) przedstawia usytuowanie budynku na działce oraz jego otoczenie. Symbole stosowane na PZT obejmują granice działki, linie zabudowy, a także lokalizację istniejących i projektowanych przyłączy mediów, takich jak woda, kanalizacja, prąd czy gaz. Oznaczane są również elementy uzbrojenia terenu, na przykład drogi dojazdowe, chodniki, parkingi, a także elementy zieleni. Norma PN-B-01027:2002 stanowi podstawę dla tych oznaczeń.
Najczęstsze błędy przy czytaniu projektu – na co zwrócić szczególną uwagę?
Nawet najbardziej doświadczeni budowlańcy mogą popełniać błędy przy interpretacji projektów budowlanych. Świadomość najczęstszych pułapek pozwala na bardziej uważne i efektywne analizowanie dokumentacji technicznej. Zwrócenie uwagi na te aspekty może zapobiec kosztownym pomyłkom i zapewnić zgodność wykonania z zamierzeniem projektanta.
Mylenie skali rysunku – dlaczego 1:50 to nie to samo co 1:100?
Skala rysunku określa stosunek wielkości przedstawionego obiektu do jego rzeczywistych wymiarów. Skala 1:50 oznacza, że jeden centymetr na rysunku odpowiada 50 centymetrom w rzeczywistości, czyli 0,5 metra. Natomiast skala 1:100 oznacza, że 1 cm na rysunku to 1 metr w rzeczywistości. Błędne odczytanie lub zignorowanie skali może prowadzić do drastycznych pomyłek w wymiarowaniu i wykonaniu elementów, na przykład w przypadku zamawiania okien czy określania długości ścian.
Ignorowanie opisu technicznego – gdzie szukać informacji, których nie ma na rysunkach?
Rysunki techniczne to tylko część projektu budowlanego. Opis techniczny jest równie ważny i zawiera kluczowe informacje, których nie da się w pełni przedstawić graficznie. Znajdują się tam szczegółowe dane dotyczące zastosowanych materiałów, technologii wykonania, parametrów technicznych (np. współczynników przenikania ciepła), sposobu montażu poszczególnych elementów, a także wytyczne dotyczące bezpieczeństwa i ochrony środowiska. Zawsze należy zapoznać się z opisem technicznym, aby uzyskać pełny obraz projektu.
