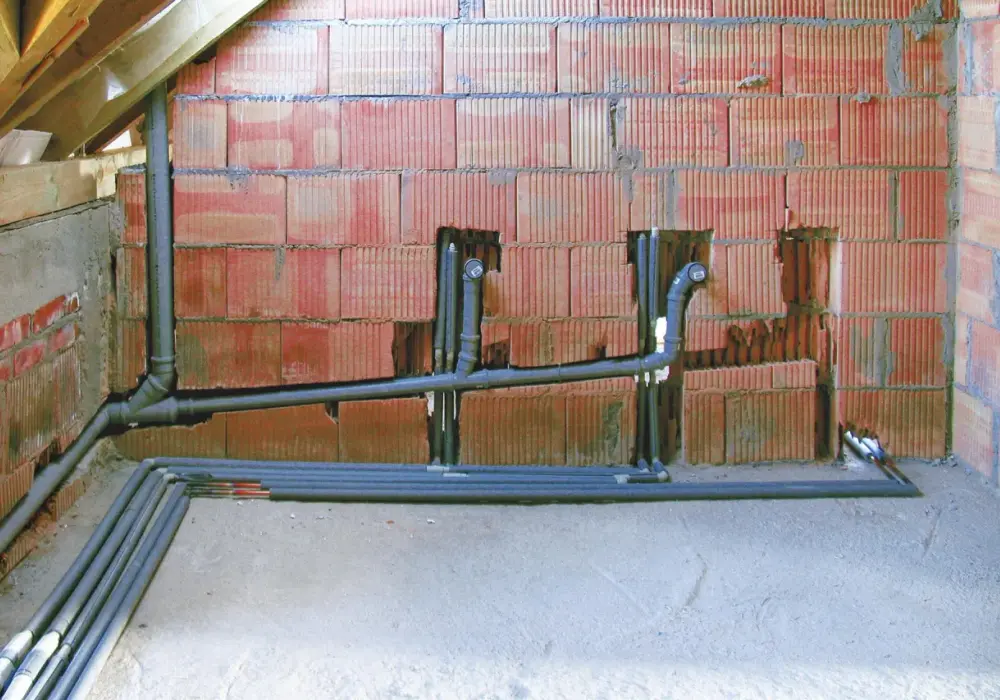

Prawidłowy spadek grawitacyjnej instalacji kanalizacyjnej to fundament jej bezproblemowego działania. W tym artykule przeprowadzimy Cię przez wszystkie kluczowe aspekty tego zagadnienia, od podstawowych zasad, przez wymagania normatywne, aż po praktyczne wskazówki, jak uniknąć kosztownych błędów. Zrozumienie, dlaczego każdy milimetr nachylenia ma znaczenie, pomoże Ci zapewnić, że Twoja kanalizacja będzie służyć Ci przez lata bez awarii.
Kluczowe zasady prawidłowego spadku kanalizacji grawitacyjnej
- Prawidłowy spadek zapewnia efekt samooczyszczania rur, zapobiegając zatorom.
- Minimalne spadki są regulowane przez Rozporządzenie Ministra Infrastruktury oraz normę PN-EN 12056-2:2002.
- Dla rur 50 mm zaleca się spadek 2,5-3,5%, dla 110 mm 2%, a dla 160 mm 1,5%.
- Zarówno zbyt mały, jak i zbyt duży spadek prowadzi do poważnych problemów z instalacją.
- Dokładne obliczenie i precyzyjne wyznaczenie spadku na budowie jest kluczowe dla trwałości systemu.
Dlaczego każdy milimetr spadku kanalizacji ma znaczenie dla Twojego domu
W systemach kanalizacyjnych działających w oparciu o grawitację, spadek jest absolutnie kluczowy. To właśnie odpowiednie nachylenie rur sprawia, że ścieki, wraz ze wszystkimi zawartymi w nich zanieczyszczeniami, są skutecznie transportowane od punktu powstania do miejsca docelowego, na przykład do szamba lub oczyszczalni ścieków. Grawitacja, choć potężna, nie wybacza błędów w projektowaniu i wykonaniu instalacji. Jeśli spadek nie jest odpowiedni, siła grawitacji nie wystarczy, aby zapewnić płynny i ciągły przepływ.
Czym jest spadek i dlaczego grawitacja nie wybacza błędów? Spadek w kontekście kanalizacji grawitacyjnej to nic innego jak nachylenie rury w kierunku przepływu ścieków. Jest to pionowa różnica wysokości na jednostkę długości rury. W instalacji grawitacyjnej, gdzie nie stosuje się pomp, to właśnie grawitacja jest jedyną siłą napędową, która przesuwa płynne i stałe elementy ścieków. Bez odpowiedniego spadku, ścieki po prostu nie będą płynąć, tworząc zastoiska i potencjalne problemy. To fundamentalne, aby spadek był właściwie zaprojektowany i wykonany, ponieważ grawitacja działa tylko w jednym kierunku i nie ma możliwości "naprawienia" błędu poprzez dodatkową siłę.
Samooczyszczanie rur poznaj sekret bezawaryjnej instalacji Prawidłowy spadek zapewnia zjawisko samooczyszczania rur. Co to oznacza w praktyce? Chodzi o to, że ścieki muszą płynąć z odpowiednią prędkością. Ta prędkość jest wystarczająca, aby unieść i przetransportować zanieczyszczenia stałe, takie jak papier, resztki jedzenia czy włosy. Zapobiega to ich osadzaniu się na dnie rury. Osady te z czasem mogą tworzyć coraz większe złogi, prowadząc do stopniowego zwężania się światła rury, a w końcu do całkowitego zatkania. Efekt samooczyszczania jest więc kluczowym elementem, który decyduje o długoterminowej bezawaryjności systemu kanalizacyjnego.
Ile dokładnie powinien wynosić spadek? Konkretne liczby zgodne z polskimi normami
Precyzyjne określenie wymaganego spadku jest kluczowe dla prawidłowego działania instalacji. W Polsce kwestie te regulują szczegółowe przepisy i normy, które należy bezwzględnie przestrzegać. Warto zapoznać się z nimi, aby mieć pewność, że wykonawca prawidłowo realizuje projekt.
Spadek dla najpopularniejszych średnic: rury 50, 110 i 160 mm w praktyce W zależności od średnicy rury, zalecane spadki są różne. Oto najbardziej typowe wartości:
- Rury o średnicy 50 mm, które zazwyczaj stosuje się do podejść od umywalek, wanien czy pryszniców, wymagają spadku w zakresie od 2,5% do 3,5%. Oznacza to, że na każdy metr długości rury, różnica wysokości między jej początkiem a końcem powinna wynosić od 2,5 do 3,5 centymetra.
- Dla rur o średnicy 110 mm, które są powszechnie używane jako główne przewody odpływowe oraz do podłączenia misek WC, minimalny zalecany spadek wynosi 2%. Czyli na każdy metr rury, różnica wysokości powinna wynosić co najmniej 2 centymetry.
- W przypadku rur o większej średnicy, 160 mm, stosowanych zazwyczaj do odprowadzania ścieków na zewnątrz budynku, minimalny spadek wynosi 1,5%. Oznacza to 1,5 cm różnicy wysokości na każdy metr długości rury.
Odniesienie do normy PN-EN 12056-2: co mówią przepisy? Podstawowym dokumentem, który precyzuje wymagania dotyczące wewnętrznych systemów kanalizacyjnych, jest norma PN-EN 12056-2:2002. Zgodnie z nią, instalacje kanalizacyjne powinny być projektowane i wykonane w taki sposób, aby zapewnić odpowiednią prędkość przepływu ścieków. Dodatkowo, Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, również zawiera wytyczne dotyczące instalacji sanitarnych, w tym kanalizacyjnych. Przestrzeganie tych przepisów jest nie tylko kwestią prawną, ale przede wszystkim gwarancją bezpieczeństwa i funkcjonalności.
Czy spadek 1 cm na metr to zawsze za mało? Wyjątki od reguły Choć dla rur o średnicy 110 mm minimalny spadek wynosi 2 cm na metr, a dla 160 mm 1,5 cm na metr, norma PN-EN 12056-2 dopuszcza w pewnych, ściśle określonych sytuacjach, zastosowanie spadku minimalnego na poziomie 0,5% (czyli 0,5 cm na metr). Jest to jednak dopuszczalne tylko wtedy, gdy obliczenia hydrauliczne potwierdzą, że taki spadek jest wystarczający do zapewnienia samooczyszczania rur. Takie sytuacje są jednak rzadkie, szczególnie w budownictwie jednorodzinnym, i zazwyczaj wymagają specjalnego uzasadnienia. W praktyce, dla większości zastosowań domowych, lepiej trzymać się wyższych, zalecanych wartości spadku.
Dwa oblicza błędu: dlaczego zarówno zbyt mały, jak i zbyt duży spadek prowadzi do katastrofy
Wydawać by się mogło, że im większy spadek, tym lepiej. Nic bardziej mylnego. Zarówno zbyt małe, jak i zbyt duże nachylenie rur kanalizacyjnych prowadzi do poważnych problemów, które mogą skutkować kosztownymi naprawami i uciążliwościami.
Zbyt mały spadek: prosta droga do zatorów i nieprzyjemnego zapachu Gdy spadek jest niewystarczający, na przykład poniżej 1,5-2%, woda spływa przez rury zbyt wolno. Siła grawitacji nie jest wtedy wystarczająca, aby skutecznie porwać i unieść cięższe frakcje zawarte w ściekach, takie jak odpady stałe czy tłuszcze. W efekcie, te zanieczyszczenia zaczynają osadzać się na dnie rury. Z czasem tworzą się coraz większe złogi, które stopniowo zwężają światło rury. Prowadzi to do częstych zatorów, które wymagają interwencji hydraulika. Dodatkowo, zalegające w rurach resztki organiczne zaczynają fermentować, wydzielając bardzo nieprzyjemne zapachy, które mogą przenikać do wnętrza budynku.
Zbyt duży spadek: pułapka, w której woda ucieka, a problemy zostają Z drugiej strony, nadmierny spadek, często przekraczający 15%, również stwarza problemy. W takiej sytuacji woda pędzi przez rurę z bardzo dużą prędkością. Niestety, ta prędkość może być tak wysoka, że woda "wyprzedza" płynące z nią zanieczyszczenia stałe. Zamiast zostać spłukane, te cięższe cząstki osiadają na dnie rury, tworząc podobne problemy z zatorami, jak w przypadku zbyt małego spadku. Dodatkowo, bardzo szybki przepływ wody może generować nadmierny hałas w instalacji, co jest po prostu uciążliwe. Według danych Vertex AI Search, zbyt duży spadek może również prowadzić do problemów z osadzaniem się zanieczyszczeń, co potwierdza, że optymalny spadek jest kluczowy.
Jak w prosty sposób obliczyć i wyznaczyć prawidłowy spadek na budowie
Obliczenie i precyzyjne wyznaczenie spadku na budowie nie musi być skomplikowane, jeśli znamy podstawowe zasady i użyjemy odpowiednich narzędzi. Kluczem jest dokładność na każdym etapie.
Wzór na idealny spadek matematyka w służbie hydrauliki Podstawowy wzór na obliczenie wymaganego spadku jest bardzo prosty. Aby go zastosować, potrzebujemy dwóch wartości: różnicy wysokości między początkiem a końcem rury (spadek pionowy) oraz długości rury (spadek poziomy). Wzór wygląda następująco: spadek (%) = (różnica wysokości [w metrach] / długość rury [w metrach]) * 100%. Na przykład, jeśli chcemy ułożyć rurę o długości 5 metrów i wymagamy spadku 2%, to różnica wysokości między jej początkiem a końcem powinna wynosić 0,1 metra, czyli 10 centymetrów (5 m * 0,02 = 0,1 m).

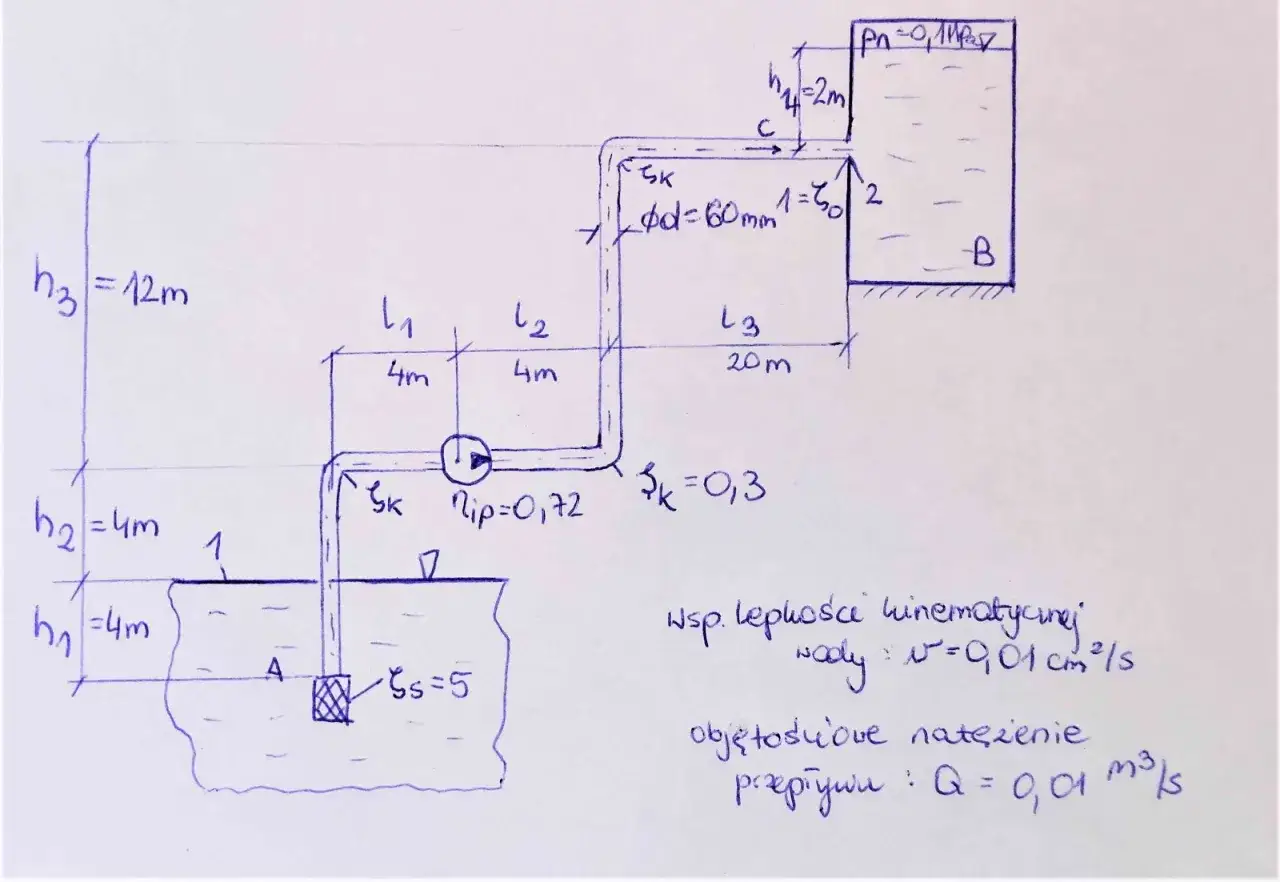

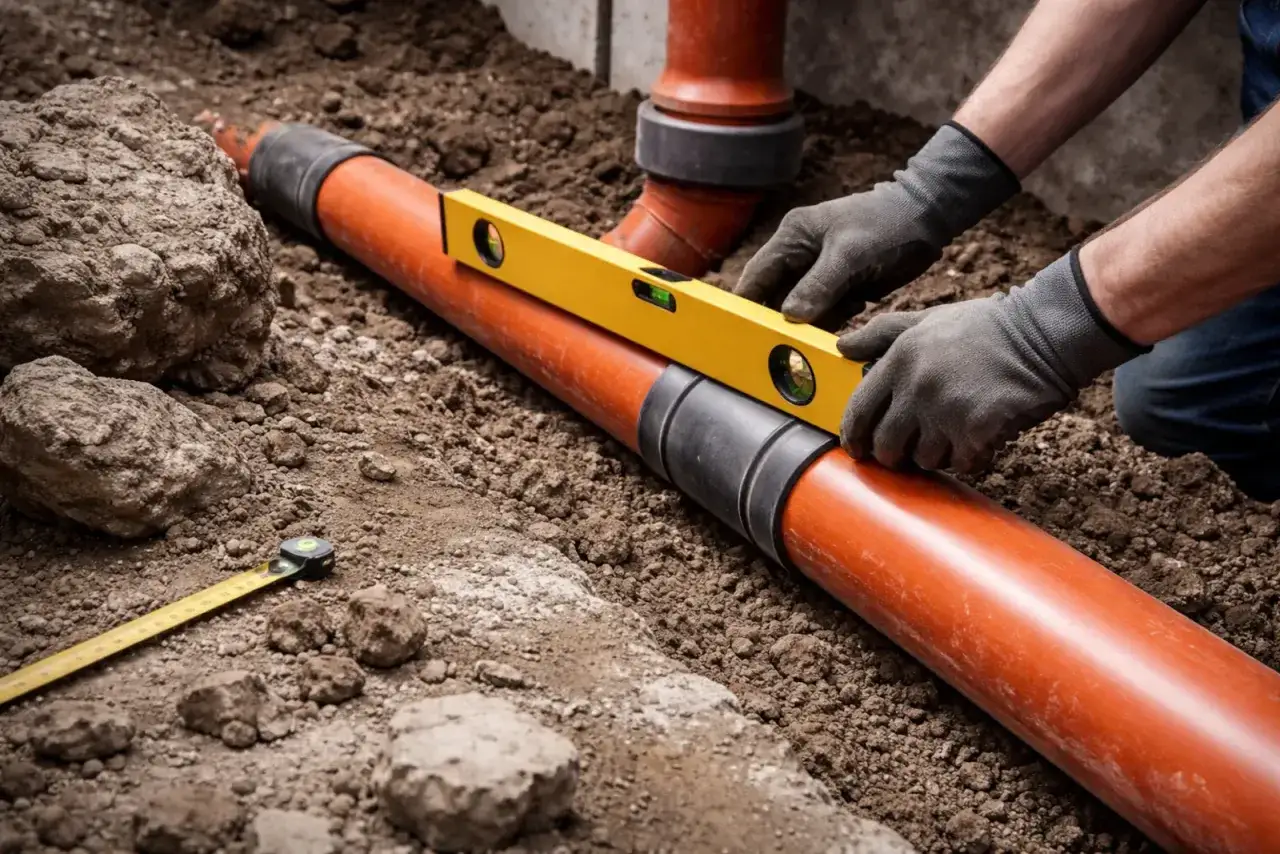

Niezbędne narzędzia: od prostej poziomicy po laserową precyzję Do wyznaczenia spadku na budowie możemy użyć różnych narzędzi. Tradycyjnie stosuje się długą poziomicę, najlepiej o długości co najmniej 1,5-2 metrów. Pozwala ona na sprawdzenie nachylenia na krótszych odcinkach. Jednak dla większej precyzji, szczególnie na dłuższych trasach instalacji, zaleca się użycie niwelatora optycznego lub laserowego. Te nowoczesne urządzenia pozwalają na bardzo dokładne wyznaczenie poziomu i spadku, minimalizując ryzyko błędów wykonawczych.
Praktyczny przykład krok po kroku: obliczamy spadek dla odpływu z toalety Załóżmy, że projektujemy odpływ z toalety, używając rury o średnicy 110 mm. Zgodnie z normą, wymagany minimalny spadek to 2%. Długość tej rury od miski WC do głównego pionu wynosi 3 metry. Aby obliczyć wymaganą różnicę wysokości, mnożymy długość rury przez wymagany spadek: 3 metry * 0,02 = 0,06 metra. Oznacza to, że wylot rury z toalety musi być o 6 centymetrów wyżej niż punkt jej połączenia z pionem. Na budowie, używając niwelatora lub długiej poziomicy, należy tak ułożyć rurę, aby uzyskać dokładnie taką różnicę wysokości na całej jej długości.
Najczęstsze błędy wykonawcze, których musisz uniknąć
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. W przypadku kanalizacji, niektóre z nich są szczególnie powszechne i mogą prowadzić do długotrwałych problemów.
Złe podparcie rur jak powstają "brzuchy" blokujące odpływ? Jednym z najczęstszych błędów jest niewystarczające lub nierównomierne podparcie rur kanalizacyjnych. Rury, szczególnie te dłuższe, pod wpływem ciężaru własnego oraz ścieków, mogą ulec ugięciu. Prowadzi to do powstania tzw. "brzuchów" lokalnych zagłębień w rurze. W tych miejscach ścieki gromadzą się i nie są w stanie swobodnie przepłynąć dalej, nawet jeśli ogólny spadek instalacji jest prawidłowy. Aby temu zapobiec, należy stosować odpowiednie obejmy montażowe w zalecanych przez producenta odstępach i dbać o równomierne podparcie na całej długości rury.
Używanie zbyt krótkiej poziomicy błąd, który fałszuje pomiar Jak już wspominałem, precyzja jest kluczowa. Używanie zbyt krótkiej poziomicy do pomiaru spadku na długich odcinkach rur jest częstym błędem. Krótka poziomica może wskazać, że lokalnie spadek jest prawidłowy, ale nie odzwierciedla ona ogólnego nachylenia całej rury. Na przestrzeni kilku czy kilkunastu metrów, nawet niewielkie odchylenia mogą skumulować się, prowadząc do powstania "brzuchów" lub zbyt dużego spadku. Zawsze należy używać długich poziomic lub niwelatorów.
Brak kontroli po wylaniu "chudziaka" co zrobić, gdy jest już za późno? Bardzo ważnym etapem jest kontrola ułożenia rur i spadków przed wykonaniem tzw. "chudziaka", czyli warstwy wyrównawczej z betonu, a następnie wylewek podłogowych. Jeśli błędy zostaną popełnione na tym etapie i nie zostaną skorygowane przed zasypaniem lub zalaniem instalacji, ich późniejsze naprawienie staje się niezwykle kosztowne i pracochłonne. Wymaga bowiem skucia części posadzki, poprawienia ułożenia rur i ponownego wykonania wylewek. Dlatego tak ważne jest, aby dokładnie sprawdzić wszystkie spadki i połączenia rur, zanim przykryjemy je warstwami wykończeniowymi.
Spadek w kanalizacji deszczowej a sanitarnej – czy obowiązują te same zasady?
Choć obie instalacje opierają się na grawitacji, istnieją pewne różnice w wymaganiach dotyczących spadków, które wynikają ze specyfiki transportowanych płynów.
Specyfika wód opadowych i ich wpływ na wymagane nachylenie Kanalizacja deszczowa służy do odprowadzania wody z dachów i innych powierzchni zewnętrznych. Wody opadowe, zwłaszcza podczas intensywnych ulew, mogą przenosić duże ilości zanieczyszczeń stałych, takich jak liście, piasek, ziemia czy drobne kamienie. Chociaż zasady grawitacyjnego przepływu są te same, to ze względu na potencjalnie większe ilości wody i obecność zanieczyszczeń stałych, często stosuje się nieco inne spadki niż w kanalizacji sanitarnej. Zazwyczaj są one nieco mniejsze, ale muszą być wystarczające, aby zapobiec osadzaniu się piasku i liści. Ważne jest, aby projektant uwzględnił te czynniki.
Dlaczego łączenie obu systemów jest zabronione i niebezpieczne? W Polsce, zgodnie z obowiązującymi przepisami, łączenie systemów kanalizacji deszczowej i sanitarnej jest surowo zabronione. Jest to nie tylko kwestia prawna, ale przede wszystkim bezpieczeństwa i ochrony środowiska. Połączenie tych dwóch systemów mogłoby prowadzić do przeciążenia oczyszczalni ścieków podczas intensywnych opadów deszczu, ponieważ do systemu sanitarnego trafiałaby znacznie większa ilość wody. Może to skutkować cofaniem się ścieków i zalewaniem posesji. Ponadto, nieoczyszczone wody opadowe, zawierające zanieczyszczenia z dachów i powierzchni utwardzonych, nie powinny trafiać do systemu sanitarnego ani bezpośrednio do środowiska bez odpowiedniego oczyszczenia.
