Prawidłowe zbrojenie słupa żelbetowego to fundament bezpieczeństwa i stabilności każdej konstrukcji budowlanej. Ten artykuł stanowi kompleksowy przewodnik, który krok po kroku wyjaśni proces wykonania zbrojenia, od przygotowania prętów startowych po połączenie z kolejną kondygnacją, dostarczając niezbędnej wiedzy do uniknięcia kosztownych błędów.
Kluczowe aspekty prawidłowego zbrojenia słupa żelbetowego
- Zbrojenie słupa składa się z prętów podłużnych (głównych) i poprzecznych (strzemion), które zapewniają stabilność i nośność konstrukcji.
- Minimalna średnica prętów podłużnych to 8 mm, a strzemion 6 mm, zależy od projektu i średnicy prętów głównych.
- Prawidłowe zakotwienie prętów startowych w fundamencie jest kluczowe dla ciągłości konstrukcji.
- Otulina betonowa chroni zbrojenie przed korozją i ogniem, jej grubość to zazwyczaj 20-25 mm.
- Rozstaw strzemion musi być zagęszczony w strefach przypodporowych i na zakładach prętów.
- Wszystkie parametry zbrojenia muszą być zgodne z projektem budowlanym i normą Eurokod 2.
Dlaczego prawidłowe zbrojenie słupa jest kręgosłupem Twojego domu?
Słup żelbetowy to jeden z najważniejszych elementów konstrukcyjnych budynku. Jego główną rolą jest przenoszenie obciążeń z wyższych kondygnacji takich jak ciężar stropów, ścian czy dachu bezpośrednio na fundamenty. Jest to element kluczowy dla stabilności i bezpieczeństwa całej konstrukcji, a jego prawidłowe wykonanie to absolutna podstawa.
Rola słupa w konstrukcji budynku: więcej niż tylko podpora
Myśląc o słupie, łatwo przychodzi na myśl prosta pionowa podpora. Jednak w rzeczywistości jest on znacznie bardziej skomplikowany. Słup żelbetowy to integralna część systemu konstrukcyjnego, która aktywnie współpracuje z innymi elementami belkami, płytami, a także fundamentami. Przenosi nie tylko siły ściskające, ale również zginające i ścinające, działające wzdłuż i w poprzek jego osi. Można go porównać do kręgosłupa w ludzkim ciele to centralny element, który zapewnia integralność i pozwala na przenoszenie obciążeń. Bez niego cała konstrukcja straciłaby stabilność.
Konsekwencje błędów wykonawczych: od pęknięć po katastrofę budowlaną
Błędy popełnione na etapie zbrojenia słupa mogą mieć katastrofalne skutki. Niewłaściwie wykonane zbrojenie prowadzi do powstawania pęknięć w betonie, nadmiernych ugięć, a w najgorszym przypadku do utraty nośności i zawalenia się konstrukcji. Naprawa wadliwego zbrojenia słupa jest niezwykle trudna, kosztowna i często niemożliwa bez znaczącej ingerencji w całą budowlę. Zaniedbanie tego etapu to igranie z ogniem, które może zagrażać życiu i zdrowiu użytkowników budynku.
Anatomia szkieletu zbrojeniowego: z czego składa się zbrojenie słupa?
Zanim zagłębimy się w szczegóły wykonania, przyjrzyjmy się podstawowym elementom, z których składa się szkielet zbrojeniowy słupa. Są to przede wszystkim pręty główne, zwane też podłużnymi, oraz strzemiona, czyli zbrojenie poprzeczne. Do tego dochodzą jeszcze pręty startowe, które łączą słup z fundamentem, oraz otulina betonowa, która jest kluczowa dla ochrony całego systemu.
Pręty główne (podłużne): siłacze przenoszący główne obciążenia
Pręty główne to stalowe "kości" słupa, które biegną wzdłuż jego osi. Ich głównym zadaniem jest przenoszenie sił ściskających i rozciągających, które działają wzdłuż słupa. Zgodnie z normą Eurokod 2, minimalna średnica tych prętów w słupach monolitycznych wynosi 8 mm. W praktyce jednak, ze względu na obciążenia i wymogi projektowe, często stosuje się pręty o średnicy 12 mm, a nawet większe. W słupach o przekroju kwadratowym lub prostokątnym potrzebujemy minimum czterech takich prętów po jednym w każdym narożniku. W słupach okrągłych minimalna liczba to sześć. Ważne jest również, aby całkowite pole przekroju zbrojenia podłużnego nie przekraczało 4% pola przekroju betonu (Ac). W miejscach, gdzie pręty się zazębiają (na zakładach), dopuszczalny stopień zbrojenia może wzrosnąć do 8% Ac.
Strzemiona (zbrojenie poprzeczne): strażnicy stabilności prętów głównych
Strzemiona pełnią rolę "żeberek" oplatających pręty główne. Ich zadanie jest dwojakie: po pierwsze, stabilizują pręty podłużne, zapobiegając ich wyboczeniu pod wpływem obciążeń. Po drugie, znacząco zwiększają nośność słupa na ścinanie, czyli siły działające prostopadle do osi słupa. Minimalna średnica strzemion to 6 mm, ale musi ona być również nie mniejsza niż 25% średnicy największego pręta podłużnego. Kluczowy jest ich rozstaw. W środkowej części słupa nie powinien on przekraczać 20-krotności średnicy prętów podłużnych, mniejszego wymiaru boku słupa, ani 400 mm. Jednak w miejscach najbardziej obciążonych na dole i na górze słupa (strefy przypodporowe) oraz tam, gdzie łączymy pręty na zakład rozstaw strzemion musi być znacznie zagęszczony, zmniejszony do około 60% wartości podstawowej. To właśnie te strefy wymagają szczególnej uwagi.
Pręty startowe: klucz do monolitycznego połączenia z fundamentem
Aby słup był monolitycznie połączony z fundamentem, niezbędne są tzw. pręty startowe. Są to pręty zbrojeniowe, które wypuszcza się z fundamentu na odpowiednią wysokość. Następnie łączy się je ze zbrojeniem słupa na tzw. długość zakładu. Prawidłowe zakotwienie tych prętów w siatce zbrojeniowej stopy fundamentowej jest absolutnie kluczowe dla zapewnienia ciągłości konstrukcji i przenoszenia obciążeń.
Otulina betonowa: niewidoczna tarcza chroniąca stal przed korozją i ogniem
Otulina betonowa to warstwa betonu między powierzchnią zbrojenia a zewnętrzną powierzchnią elementu. Jej rola jest nie do przecenienia. Chroni ona stal zbrojeniową przed korozją, która może być spowodowana wilgocią, czynnikami atmosferycznymi czy agresywnym środowiskiem. Dodatkowo, otulina zwiększa odporność ogniową słupa. W typowych domach jednorodzinnych minimalna grubość otuliny wynosi zazwyczaj od 20 do 25 mm. Warto jednak pamiętać, że jej dokładna grubość zależy od wielu czynników, takich jak klasa ekspozycji środowiska, klasa betonu i wymagania dotyczące odporności ogniowej, które są precyzyjnie określone w projekcie.

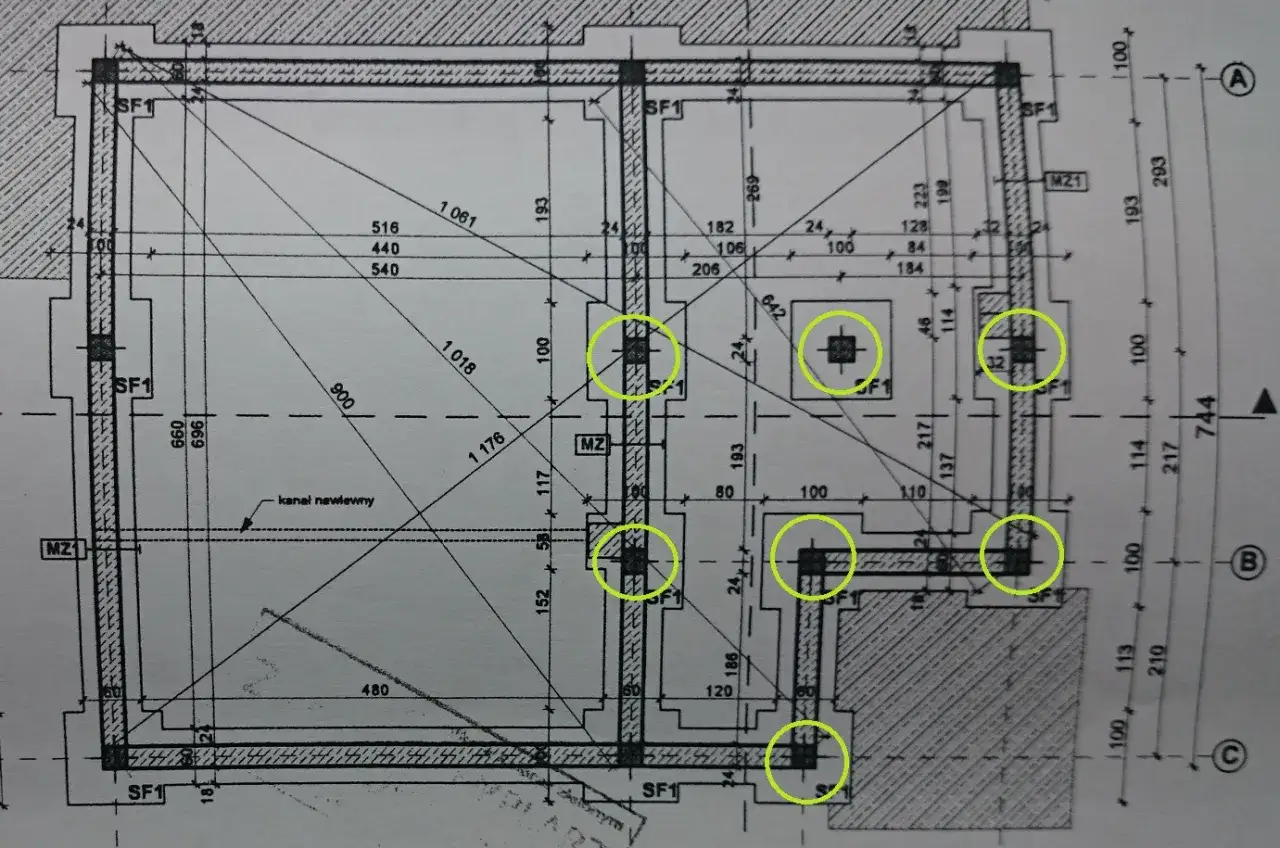

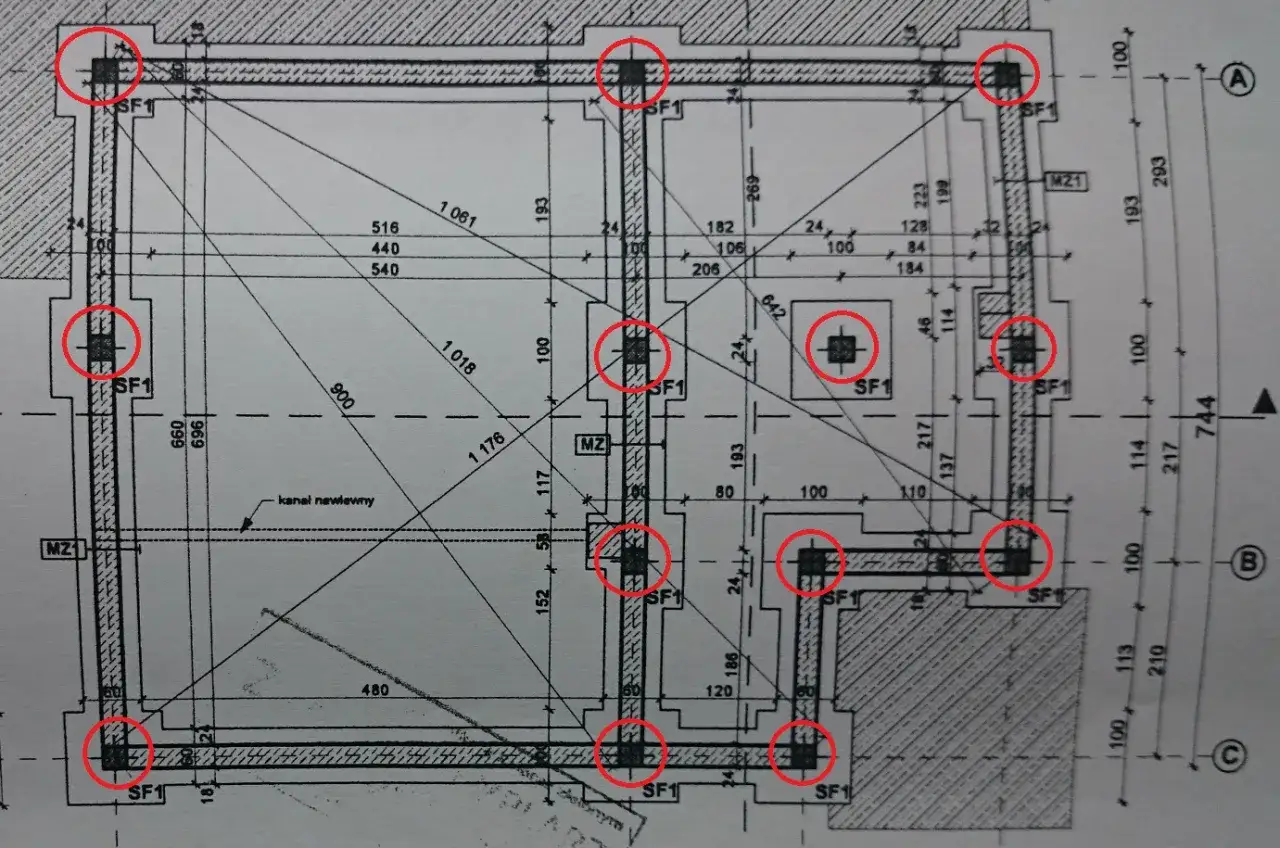

Projekt to Twoja mapa: jak odczytać i zrozumieć wymagania dotyczące zbrojenia?
W świecie budownictwa projekt budowlany jest niczym mapa dla podróżnika. Bez niego łatwo się zgubić i popełnić kosztowne błędy. W przypadku zbrojenia słupa, projekt jest absolutnie niezbędnym dokumentem, który zawiera wszystkie kluczowe informacje wynikające z obliczeń statycznych. Musimy się do niego bezwzględnie stosować.
Gdzie szukać kluczowych informacji? Rola projektu budowlanego i normy Eurokod 2
Podstawowym źródłem informacji jest oczywiście projekt budowlany. Znajdziemy w nim szczegółowe rysunki zbrojeniowe, które precyzyjnie określają rozmieszczenie, średnice i ilość prętów, a także specyfikacje techniczne. Całość opiera się na normach, z których najważniejszą jest PN-EN 1992-1-1, czyli Eurokod 2, dotyczący projektowania konstrukcji z betonu. Projektant bazuje na tych normach, tworząc projekt, a my, wykonawcy, musimy się do niego stosować, aby zapewnić bezpieczeństwo konstrukcji.
Jaka stal na zbrojenie? Wybór odpowiedniej klasy i średnicy prętów
Wybór odpowiedniej klasy stali zbrojeniowej na przykład B500SP lub B500B oraz właściwej średnicy prętów jest kluczowy. Użycie stali o niższej wytrzymałości lub prętów o mniejszej średnicy niż przewidziano w projekcie może drastycznie obniżyć nośność słupa. To tak, jakbyśmy celowo osłabili fundamenty naszego domu. Projekt zawsze precyzyjnie określa te parametry, a my musimy ich przestrzegać.
Minimalne zbrojenie słupa: co mówią przepisy, a co podpowiada praktyka?
Przepisy, zawarte w normach, określają minimalne wymagania dotyczące zbrojenia słupów. Dotyczą one na przykład minimalnej średnicy prętów czy minimalnego stopnia zbrojenia. Jednak w praktyce budowlanej często stosuje się nieco większe średnice prętów i nieco więcej zbrojenia niż absolutne minimum. Daje to większy margines bezpieczeństwa, a także ułatwia wykonawstwo. Pamiętajmy jednak, że zawsze najważniejsze są wymagania projektowe, które uwzględniają te normy i są dopasowane do konkretnego obciążenia i warunków.
Zbrojenie słupa krok po kroku: praktyczny poradnik wykonawcy
Teraz przejdźmy do praktyki. Wykonanie zbrojenia słupa wymaga precyzji i dokładności na każdym etapie. Oto, jak to zrobić krok po kroku, pamiętając o bezwzględnym stosowaniu się do projektu.
Krok 1: Przygotowanie i poprawne zakotwienie prętów startowych w fundamencie
Zaczynamy od fundamentów. Należy sprawdzić, czy pręty startowe są odpowiednio przygotowane i czy ich długość zakotwienia w fundamencie jest zgodna z projektem. Muszą być one prawidłowo ułożone w siatce zbrojeniowej stopy fundamentowej i zabezpieczone przed przesunięciem podczas betonowania fundamentu. Kluczowe jest, aby wystawały na odpowiednią wysokość, umożliwiając późniejsze połączenie na zakład ze zbrojeniem słupa.
Krok 2: Wiązanie szkieletu – jak prawidłowo połączyć pręty główne ze strzemionami?
Gdy fundament jest gotowy, przechodzimy do wiązania szkieletu. Strzemiona układamy w odpowiednich odstępach i mocujemy do prętów podłużnych za pomocą drutu wiązałkowego. Wiązania muszą być mocne, ale nie mogą uszkodzić powierzchni stali. Zgodnie z projektem, każde przecięcie pręta podłużnego ze strzemieniem powinno być związane, lub co drugie, w zależności od wymagań.
Krok 3: Zasady rozmieszczania strzemion – dlaczego zagęszczenie na końcach słupa jest krytyczne?
Rozstaw strzemion to nie jest dowolna kwestia. Musimy pamiętać o konieczności ich zagęszczenia w strefach przypodporowych, czyli na dole i na górze słupa, a także w miejscach łączeń na zakład. To właśnie te obszary są najbardziej narażone na naprężenia ścinające i wyboczenie prętów podłużnych. Dlatego tak ważne jest zmniejszenie rozstawu strzemion w tych krytycznych miejscach, zgodnie z wytycznymi projektu.
Krok 4: Zapewnienie idealnej otuliny – jak używać podkładek dystansowych?
Aby zapewnić wymaganą grubość otuliny betonowej, stosujemy podkładki dystansowe betonowe lub plastikowe. Rozmieszczamy je równomiernie na całej długości słupa. Podkładki te utrzymują zbrojenie w odpowiedniej odległości od deskowania, gwarantując równomierną otulinę ze wszystkich stron. Pamiętajmy, że brak otuliny lub jej niewystarczająca grubość to prosta droga do korozji zbrojenia.
Krok 5: Łączenie na zakład – jak zapewnić ciągłość zbrojenia na kolejnej kondygnacji?
Gdy budujemy kolejne kondygnacje, kluczowe jest prawidłowe połączenie zbrojenia. Pręty zbrojeniowe z niższej kondygnacji muszą wystawać na odpowiednią długość, aby można było je połączyć na zakład z prętami zbrojenia słupa wyższej kondygnacji. Długość tego zakładu jest zawsze precyzyjnie określona w projekcie i zależy od średnicy prętów oraz klasy stali. Tylko prawidłowe połączenie na zakład zapewnia ciągłość przenoszenia obciążeń przez cały budynek.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy zbrojeniu słupów
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Oto lista najczęściej popełnianych pomyłek przy zbrojeniu słupów, których należy unikać za wszelką cenę.
Niewłaściwa grubość otuliny: dlaczego zarówno za mała, jak i za duża jest groźna?
Zbyt mała otulina to niemal pewna korozja zbrojenia i obniżona odporność ogniowa. Z kolei zbyt duża otulina, choć rzadziej spotykana, może zmniejszyć efektywną wysokość przekroju betonu, co wpływa na jego nośność. Zwiększa też masę konstrukcji i zużycie materiału. Kluczem jest precyzyjne stosowanie się do wymogów projektowych.
Zły rozstaw strzemion: ukryta wada, która osłabia całą konstrukcję
Nieprawidłowy rozstaw strzemion, a zwłaszcza brak ich zagęszczenia w strefach krytycznych, prowadzi do wyboczenia prętów podłużnych pod obciążeniem. To znacząco obniża nośność słupa na ścinanie. Jest to wada trudna do wykrycia po zabetonowaniu, a jej konsekwencje mogą być tragiczne.
Brak ciągłości zbrojenia między fundamentem a słupem – czym grozi?
Brak lub nieprawidłowe wykonanie prętów startowych i łączeń na zakład to przerwanie ciągłości konstrukcji. Słup nie jest wtedy monolitycznie połączony z fundamentem, co może prowadzić do jego uszkodzenia, a nawet zawalenia pod obciążeniem. To fundamentalny błąd, którego nie można popełnić.
Przeczytaj również: Kanapa z funkcją spania nie tylko do kawalerki - poznaj jej potencjał aranżacyjny
Stosowanie prętów o złej średnicy lub niewłaściwej klasy stali
Użycie prętów o mniejszej średnicy niż projektowana lub o niższej klasie wytrzymałości stali to celowe osłabienie konstrukcji. Nośność słupa drastycznie spada, co jest niedopuszczalne i może prowadzić do katastrofy budowlanej.
Dobrze wykonane zbrojenie: gwarancja bezpieczeństwa i spokoju na dziesięciolecia
Staranne i zgodne z projektem wykonanie zbrojenia słupów to nie tylko wymóg techniczny, ale przede wszystkim inwestycja w bezpieczeństwo i trwałość całego budynku. Tylko profesjonalne podejście do tego etapu budowy zapewni spokój i pewność, że konstrukcja będzie służyć przez dziesięciolecia, chroniąc jej użytkowników.
